申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种生活污水处理装置，包括底板、处理罐和清理门，所述底板下端四角处设置有万向轮，所述底板上端中部设置有所述处理罐，所述处理罐一侧壁中部设置有所述清理门，所述清理门上设置有控制板，所述控制板上设置有显示屏、开关一、开关二，所述处理罐上另一侧壁上端设置有推柄，所述处理罐远离所述推柄侧壁下端中部设置有排水管，所述处理罐内设置有过滤盒、过滤球、测量条、转轴、搅拌叶片、沉降剂。有益效果在于：本实用新型结构新颖，通过设置推柄和万向轮，可根据需要调整处理罐的位置，通过设置测量头和显示屏，可时刻检测并显示排水量，通过设置过滤盒、搅拌叶片和沉降剂，可实现双重过滤作用，有利于提高污水的处理效果。
权利要求书

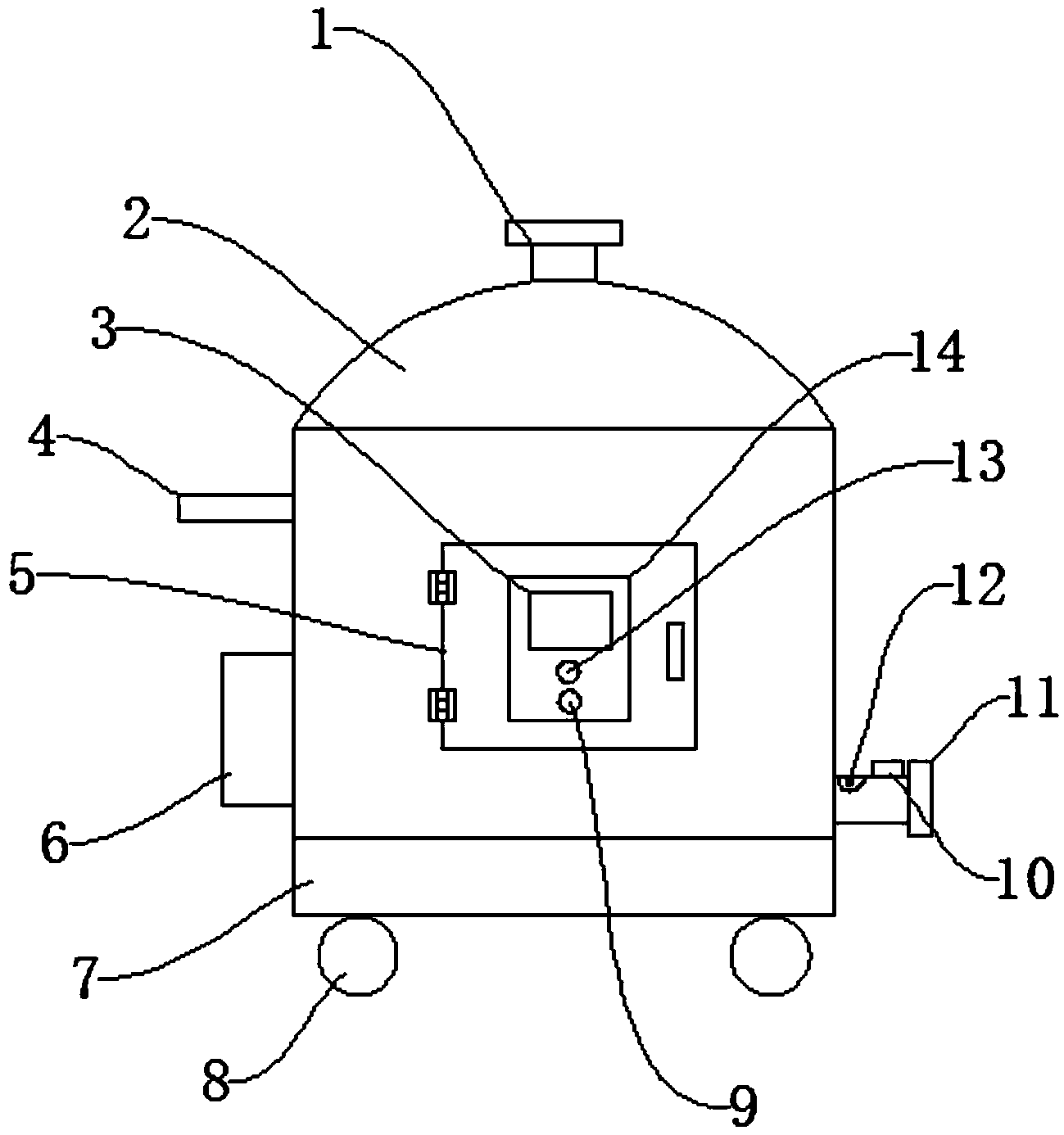

1.一种生活污水处理装置，其特征在于：包括底板(7)、处理罐(2)和清理门(5)，所述底板(7)下端四角处设置有万向轮(8)，所述底板(7)上端中部设置有所述处理罐(2)，所述处理罐(2)一侧壁中部设置有所述清理门(5)，所述清理门(5)上设置有控制板(14)，所述控制板(14)上设置有显示屏(3)、开关一(13)、开关二(9)，所述处理罐(2)上另一侧壁上端设置有推柄(4)，所述推柄(4)正下方设置有驱动块(6)，所述处理罐(2)远离所述推柄(4)侧壁下端中部设置有排水管(11)，所述排水管(11)上端中部设置有控制阀(10)，所述排水管(11)内设置有测量头(12)，所述处理罐(2)上端中部设置有进水管(1)，所述处理罐(2)内上端设置有过滤盒(20)，所述过滤盒(20)内设置有过滤球(15)，所述处理罐(2)内中部设置有测量条(16)，所述处理罐(2)内一侧壁下端设置有转轴(17)，所述转轴(17)外围设置有搅拌叶片(19)，所述处理罐(2)内底端设置有沉降剂(18)。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述万向轮(8)铰接在所述底板(7)上，所述处理罐(2)焊接在所述底板(7)上。
3.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述清理门(5)通过合页连接固定在所述处理罐(2)上，所述控制板(14)内嵌在所述清理门(5)上。
4.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述显示屏(3)通过卡槽固定在所述控制板(14)上端中部，所述开关一(13)铰接在所述显示屏(3)正下方，所述开关二(9)通过卡槽固定在所述开关一(13)正下方。
5.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述进水管(1)成型于所述处理罐(2)上，所述推柄(4)铰接在所述处理罐(2)上，所述驱动块(6)通过螺栓连接固定在所述处理罐(2)上，所述排水管(11)成型于所述处理罐(2)上，所述测量头(12)铰接在所述排水管(11)上，所述控制阀(10)旋接在所述排水管(11)上。
6.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述过滤盒(20)通过卡槽固定在所述处理罐(2)内壁上，所述过滤球(15)采用多孔结构，所述测量条(16)粘接在所述处理罐(2)内壁上。
7.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述转轴(17)铰接在所述驱动块(6)的传动输出端，所述搅拌叶片(19)焊接在所述转轴(17)上。
说明书
一种生活污水处理装置
技术领域
本实用新型涉及生活污水处理设备技术领域，具体涉及一种生活污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。在对生活污水进行处理时常会用到生活污水处理装置，一般的生活污水处理装置结构复杂，操作繁琐，其多采用落地式结构，移动不便，其主要是通过过滤的方式来对生活污水进行处理，污水的处理方式单一，处理效果差，且其在处理污水的过程中的排水量不可测得，常会发生堵塞现象。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种生活污水处理装置。
本实用新型通过以下技术方案来实现上述目的：
一种生活污水处理装置，包括底板、处理罐和清理门，所述底板下端四角处设置有万向轮，所述底板上端中部设置有所述处理罐，所述处理罐一侧壁中部设置有所述清理门，所述清理门上设置有控制板，所述控制板上设置有显示屏、开关一、开关二，所述处理罐上另一侧壁上端设置有推柄，所述推柄正下方设置有驱动块，所述处理罐远离所述推柄侧壁下端中部设置有排水管，所述排水管上端中部设置有控制阀，所述排水管内设置有测量头，所述处理罐上端中部设置有进水管，所述处理罐内上端设置有过滤盒，所述过滤盒内设置有过滤球，所述处理罐内中部设置有测量条，所述处理罐内一侧壁下端设置有转轴，所述转轴外围设置有搅拌叶片，所述处理罐内底端设置有沉降剂。
上述结构中，首先通过所述推柄和所述万向轮将所述处理罐移动到合适的位置，然后通过所述进水管向所述处理罐内加入污水，接着按下所述开关一使所述显示屏亮起，污水进入所述处理罐内后先经所述过滤盒过滤掉其内的大颗粒杂质，过滤后的污水会落入到所述处理罐内底端进行沉积，当所述测量条测得所述处理罐内的液位到达一定高度时，可按下所述开关二使所述驱动块启动，所述驱动块通过所述转轴带动所述搅拌叶片转动，所述搅拌叶片转动的同时将污水与所述沉降剂进行充分的搅拌，以便使污水中的有害物质进行沉降，当污水经过沉降处理后，可打开所述控制阀使处理后的污水通过所述排水管排出，所述测量头可时在排水时刻检测出水量并在所述显示屏上显示。
为了进一步提高污水处理的效果，所述万向轮铰接在所述底板上，所述处理罐焊接在所述底板上。
为了进一步提高污水处理的效果，所述清理门通过合页连接固定在所述处理罐上，所述控制板内嵌在所述清理门上。
为了进一步提高污水处理的效果，所述显示屏通过卡槽固定在所述控制板上端中部，所述开关一铰接在所述显示屏正下方，所述开关二通过卡槽固定在所述开关一正下方。
为了进一步提高污水处理的效果，所述进水管成型于所述处理罐上，所述推柄铰接在所述处理罐上，所述驱动块通过螺栓连接固定在所述处理罐上，所述排水管成型于所述处理罐上，所述测量头铰接在所述排水管上，所述控制阀旋接在所述排水管上。
为了进一步提高污水处理的效果，所述过滤盒通过卡槽固定在所述处理罐内壁上，所述过滤球采用多孔结构，所述测量条粘接在所述处理罐内壁上。
为了进一步提高污水处理的效果，所述转轴铰接在所述驱动块的传动输出端，所述搅拌叶片焊接在所述转轴上。
有益效果在于：
1、本实用新型结构新颖，通过设置推柄和万向轮，可根据需要调整处理罐的位置;
2、通过设置测量头和显示屏，可时刻检测并显示排水量;
3、通过设置过滤盒、搅拌叶片和沉降剂，可实现双重过滤作用，有利于提高污水的处理效果。
