申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F1/00; B01F7/20
摘要
本实用新型公开了一种珠光颜料生产废水处理系统，包括废水处理箱，所述废水处理箱为空腔结构，废水处理箱的顶部中间位置安装有马达和位于马达一侧的放置斗，废水处理箱的内部设有转动轴，且转动轴的一端与马达的输出轴连接，转动轴的两侧均焊接有与转动轴垂直的搅拌杆，放置斗的底部连接有导流管，且导流管位于废水处理箱的内部，导流管的内部上方固定安装有支撑横板，支撑横板的两侧均开设有通孔，支撑横板的底部中间位置焊接有竖支杆，其中竖支杆为中空结构，竖支杆的顶部内壁上固定连接有弹簧。本实用新型设计布局合理，成本低，能够一边间歇性加料一边搅拌废水溶液，混合均匀，省时省力，有效提高废水处理质量和效率，适合推广。
权利要求书

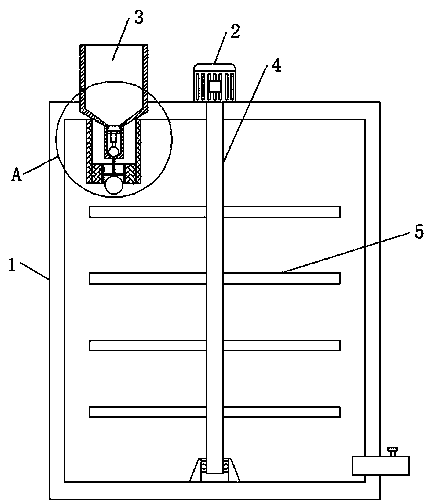

1.一种珠光颜料生产废水处理系统，包括废水处理箱(1)，其特征在于，所述废水处理箱(1)为空腔结构，废水处理箱(1)的顶部中间位置安装有马达(2)和位于马达(2)一侧的放置斗(3)，废水处理箱(1)的内部设有竖直设置的转动轴(4)，且转动轴(4)的一端与马达(2)的输出轴连接，转动轴(4)的两侧均焊接有与转动轴(4)垂直的搅拌杆(5)，放置斗(3)的底部连接有导流管(6)，且导流管(6)位于废水处理箱(1)的内部，导流管(6)的内部上方固定安装有支撑横板(7)，支撑横板(7)的两侧均开设有通孔(8)，支撑横板(7)的底部中间位置焊接有竖支杆(9)，其中竖支杆(9)为中空结构，竖支杆(9)的顶部内壁上固定连接有弹簧(10)，竖支杆(9)的下方设有竖压杆(11)，且竖压杆(11)的一端与弹簧(10)的一端固定连接，竖压杆(11)的另一端安装有封堵球(12)，所述导流管(6)的正下方设有固定横框(13)，固定横框(13)的两侧均焊接有竖直设置的固定杆(14)，且固定杆(14)的一端焊接在废水处理箱(1)的顶部内壁上，固定横框(13)的内部设有浮球(15)，浮球(15)的顶部连接有竖撑杆(16)，且竖撑杆(16)的一端与封堵球(12)的底部接触。
2.根据权利要求1所述的一种珠光颜料生产废水处理系统，其特征在于，所述导流管(6)的顶部管口直径大于导流管(6)的底部管口直径，且导流管(6)的底部内壁为U形结构，封堵球(12)覆盖导流管(6)的底部管口。
3.根据权利要求1所述的一种珠光颜料生产废水处理系统，其特征在于，所述竖支杆(9)的底部两侧内壁上均设有限位凸块，其中竖压杆(11)的一端通过两个限位凸块之间的间隙延伸至竖支杆(9)的内部，且竖压杆(11)与限位凸块滑动连接。
4.根据权利要求3所述的一种珠光颜料生产废水处理系统，其特征在于，所述竖压杆(11)为T形结构，竖压杆(11)的水平杆体与竖支杆(9)的内壁滑动连接，竖压杆(11)的水平杆体宽度大于两个限位凸块之间的间隙宽度。
5.根据权利要求1所述的一种珠光颜料生产废水处理系统，其特征在于，所述浮球(15)的一部分延伸至固定横框(13)的下方，固定横框(13)的两侧内壁上均开设有滑槽，两个滑槽之间滑动连接有限位横杆，且限位横杆与竖撑杆(16)垂直固定连接。
说明书
一种珠光颜料生产废水处理系统
技术领域
本实用新型涉及珠光颜料生产技术领域，尤其涉及一种珠光颜料生产废水处理系统。
背景技术
珠光颜料，是由数种金属氧化物薄层包覆云母构成的。改变金属氧化物薄层，就能产生不同的珠光效果。珠光颜料与其它颜料相比，其特有的柔和的珍珠光泽有着无可比拟的效果。特殊的表面结构，高折光指数和良好的透明度使其在透明的介质中，创造出与珍珠光泽相同的效果。目前在珠光颜料生产过程中，需要对其生产的废水进行再加工处理，而在废水处理过程中需要添加处理溶剂，传统的添加方式是利用人工手动添加，不仅耗时耗力，影响废水的处理效率，同时处理溶剂的添加频率较高，传统的一次性添加方法也导致废水处理不均匀，耗时较长，影响后期的废水处理质量，存在一定的局限性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种珠光颜料生产废水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种珠光颜料生产废水处理系统，包括废水处理箱，所述废水处理箱为空腔结构，废水处理箱的顶部中间位置安装有马达和位于马达一侧的放置斗，废水处理箱的内部设有竖直设置的转动轴，且转动轴的一端与马达的输出轴连接，转动轴的两侧均焊接有与转动轴垂直的搅拌杆，放置斗的底部连接有导流管，且导流管位于废水处理箱的内部，导流管的内部上方固定安装有支撑横板，支撑横板的两侧均开设有通孔，支撑横板的底部中间位置焊接有竖支杆，其中竖支杆为中空结构，竖支杆的顶部内壁上固定连接有弹簧，竖支杆的下方设有竖压杆，且竖压杆的一端与弹簧的一端固定连接，竖压杆的另一端安装有封堵球，所述导流管的正下方设有固定横框，固定横框的两侧均焊接有竖直设置的固定杆，且固定杆的一端焊接在废水处理箱的顶部内壁上，固定横框的内部设有浮球，浮球的顶部连接有竖撑杆，且竖撑杆的一端与封堵球的底部接触。
优选的，所述导流管的顶部管口直径大于导流管的底部管口直径，且导流管的底部内壁为U形结构，封堵球覆盖导流管的底部管口。
优选的，所述竖支杆的底部两侧内壁上均设有限位凸块，其中竖压杆的一端通过两个限位凸块之间的间隙延伸至竖支杆的内部，且竖压杆与限位凸块滑动连接。
优选的，所述竖压杆为T形结构，竖压杆的水平杆体与竖支杆的内壁滑动连接，竖压杆的水平杆体宽度大于两个限位凸块之间的间隙宽度。
优选的，所述浮球的一部分延伸至固定横框的下方，固定横框的两侧内壁上均开设有滑槽，两个滑槽之间滑动连接有限位横杆，且限位横杆与竖撑杆垂直固定连接。
本实用新型的有益效果是：通过竖压杆在弹性的效果下可以下压封堵球，利用封堵球封堵导流管的底部开口，保证放置斗内部的废水处理溶剂在正常不工作时不会漏出，同时在珠光颜料生产废水处理过程中，利用废水搅拌时产生流动来带动浮球上下活动，进而可以通过竖撑杆顶起封堵球，实现间歇性添加废水处理溶剂的目的，使得废水处理搅拌均匀，省时省力，有效提高废水处理质量和效率。本实用新型设计布局合理，成本低，能够一边间歇性加料一边搅拌废水溶液，混合均匀，省时省力，有效提高废水处理质量和效率，适合推广。
