申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F3/12
摘要
本实用新型公开了一种工厂用污水处理装置，包括箱体，所述箱体两侧的顶部均固定连接有支撑杆，所述支撑杆的顶部固定连接有支撑板，所述支撑板顶部的左侧开设有通口，所述支撑板顶部的右侧固定连接有固定块。本实用新型通过通口、电机、转盘、活动杆、连接块、横杆、拉杆、曝气管、通孔、气泵和气管的设置，不仅能够对污水中充入大量空气，增大活性污泥与空气的接触面积，还能够对曝气管进行深度的调节，提升曝气效果，解决了现在曝气器的曝气管均固定在一个位置，高度不可调节，影响了曝气效果，降低了污水处理速率的问题，该工厂用污水处理装置，具备曝气管可深浅调节，曝气效果好的优点，值得推广。
权利要求书

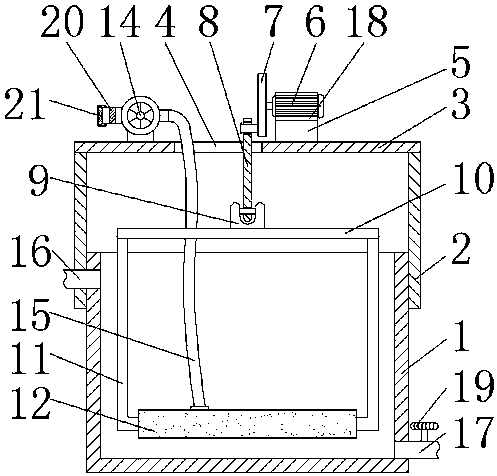

1.一种工厂用污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)两侧的顶部均固定连接有支撑杆(2)，所述支撑杆(2)的顶部固定连接有支撑板(3)，所述支撑板(3)顶部的左侧开设有通口(4)，所述支撑板(3)顶部的右侧固定连接有固定块(5)，所述固定块(5)的顶部固定连接有电机(6)，所述电机(6)的输出轴固定连接有转盘(7)，所述转盘(7)左侧的底部通过连接杆活动连接有活动杆(8)，所述活动杆(8)远离转盘(7)的一端贯穿通口(4)并延伸至通口(4)的外部活动连接有连接块(9)，所述连接块(9)的底部固定连接有横杆(10)，且连接块(9)位于横杆(10)顶部的中心处，所述横杆(10)底部的两侧均固定连接有拉杆(11)，所述拉杆(11)内侧的底部横向固定连接有曝气管(12)，所述曝气管(12)的表面开设有通孔(13)，所述支撑板(3)顶部的左侧固定连接有气泵(14)，且气泵(14)位于通口(4)的左侧，所述气泵(14)的出气端连通有气管(15)，所述气管(15)远离气泵(14)的一端与曝气管(12)顶部的左侧连通，所述箱体(1)左侧的顶部连通有进污管(16)，所述箱体(1)右侧的底部连通有排污管(17)。
2.根据权利要求1所述的一种工厂用污水处理装置，其特征在于：所述电机(6)的底部固定连接有减震垫(18)，且减震垫(18)的底部与固定块(5)的顶部固定连接。
3.根据权利要求1所述的一种工厂用污水处理装置，其特征在于：所述排污管(17)的顶部设置有调节阀(19)，所述通孔(13)的直径不大于三十微米。
4.根据权利要求1所述的一种工厂用污水处理装置，其特征在于：所述气泵(14)进气管的内腔设置有活性炭吸附层(20)，所述气泵(14)进气管的左侧固定连接有安全防护网(21)。
说明书
一种工厂用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种工厂用污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
工厂在生产加工物品时，多会产生大量污水，而工厂污水需要处理才能排放，污水处理过程中的一道工序为曝气，使污水中的活性污泥得到充分的溶解氧，进而分解污水中的有害物质，而此过程需要向污水中充气来增大活性污泥与空气的接触面积，然而现在曝气器的曝气管均固定在一个位置，深度不可调节，影响了曝气效果，降低了污水处理速率。
实用新型内容
本实用新型的目的在于提供一种工厂用污水处理装置，具备曝气管可深浅调节，曝气效果好的优点，解决了现在曝气器的曝气管均固定在一个位置，高度不可调节，影响了曝气效果，降低了污水处理速率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工厂用污水处理装置，包括箱体，所述箱体两侧的顶部均固定连接有支撑杆，所述支撑杆的顶部固定连接有支撑板，所述支撑板顶部的左侧开设有通口，所述支撑板顶部的右侧固定连接有固定块，所述固定块的顶部固定连接有电机，所述电机的输出轴固定连接有转盘，所述转盘左侧的底部通过连接杆活动连接有活动杆，所述活动杆远离转盘的一端贯穿通口并延伸至通口的外部活动连接有连接块，所述连接块的底部固定连接有横杆，且连接块位于横杆顶部的中心处，所述横杆底部的两侧均固定连接有拉杆，所述拉杆内侧的底部横向固定连接有曝气管，所述曝气管的表面开设有通孔，所述支撑板顶部的左侧固定连接有气泵，且气泵位于通口的左侧，所述气泵的出气端连通有气管，所述气管远离气泵的一端与曝气管顶部的左侧连通，所述箱体左侧的顶部连通有进污管，所述箱体右侧的底部连通有排污管。
优选的，所述电机的底部固定连接有减震垫，且减震垫的底部与固定块的顶部固定连接。
优选的，所述排污管的顶部设置有调节阀，所述通孔的直径不大于三十微米。
优选的，所述气泵进气管的内腔设置有活性炭吸附层，所述气泵进气管的左侧固定连接有安全防护网。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过通口、电机、转盘、活动杆、连接块、横杆、拉杆、曝气管、通孔、气泵和气管的设置，不仅能够对污水中充入大量空气，增大活性污泥与空气的接触面积，还能够对曝气管进行深度的调节，提升曝气效果，解决了现在曝气器的曝气管均固定在一个位置，高度不可调节，影响了曝气效果，降低了污水处理速率的问题，该工厂用污水处理装置，具备曝气管可深浅调节，曝气效果好的优点，值得推广。
2、本实用新型通过减震垫的设置，可以降低电机的震动，提升电机运行的稳定性，通过调节阀的设置，可以控制排污管排出污水的流速，便于操作中使用，通过通孔的设置，可以使通孔生成大量微细气泡，增大污水与空气的接触面积，提升曝气效果，通过活性炭吸附层的设置，可以对进入曝气管的空气进行过滤，避免杂质堵塞通孔，影响曝气效果，通过安全防护网的设置，可以保护使用者的人身安全，避免气泵进气管的吸力过大伤到使用者。
