申请日2018.04.18
公开(公告)日2018.12.11
IPC分类号C02F9/02
摘要
本实用新型提供了一种简便式工业废水旋转过滤装置，包括处理箱;所述处理箱的左侧中部内壁上焊接固定有加强固定块;所述加强固定块内横向固定有支撑管;所述支撑管的内部接入进水管，其右侧穿过支撑板;所述支撑板的右侧固定安装旋转滤网桶;所述旋转滤网桶横向放置在处理箱的中部;所述传动板的右侧面焊接传动轴;所述传动轴的右侧穿过处理箱接入到传动箱内，且其右端安装减速器;所述活性炭吸附网的下方设有导水板;所述导水板自左向右倾斜的固定在处理箱的底部内壁上，且其右侧设有出水管;所述导水管连接在处理箱的右壁上，右侧连接安装抽水泵;本实用新型使用和操作简单方便，对废水过滤效果好，清理方便，实用性强。
权利要求书

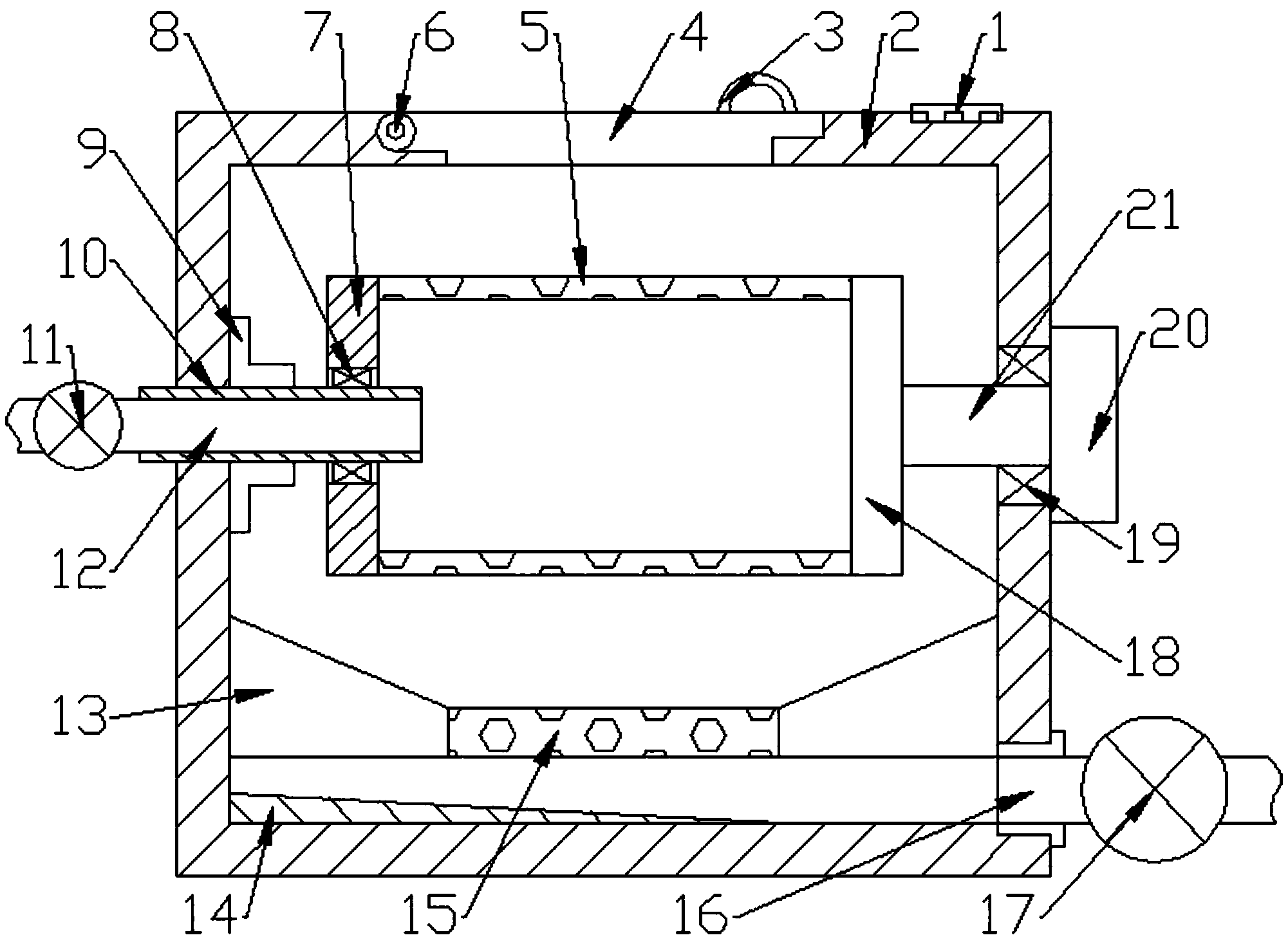

1.一种简便式工业废水旋转过滤装置，包括处理箱(2);其特征在于，所述处理箱(2)的左侧中部内壁上焊接固定有加强固定块(9);所述加强固定块(9)内横向固定有支撑管(10);所述支撑管(10)的内部接入进水管(12)，其右侧穿过支撑板(7);所述进水管(12)的左端连接输水泵(11);所述输水泵(11)设在处理箱(2)的左侧外部;所述支撑板(7)的右侧固定安装旋转滤网桶(5);所述旋转滤网桶(5)横向放置在处理箱(2)的中部;旋转滤网桶(5)的右端固定在传动板(18)上;所述传动板(18)的右侧面焊接传动轴(21);所述传动轴(21)的右侧穿过处理箱(2)接入到传动箱(20)内，且其右端安装减速器(22);所述传动箱(20)焊接在处理箱(2)的右侧外壁上;旋转滤网桶(5)的下方设有集水块(13) ;所述集水块(13)焊接固定在处理箱(2)的下部内壁上;集水块(13)之间镶嵌安装活性炭吸附网(15);所述活性炭吸附网(15)的下方设有导水板(14);所述导水板(14)自左向右倾斜的固定在处理箱(2)的底部内壁上，且其右侧设有出水管(16);所述导水管(16)连接在处理箱(2)的右壁上，右侧连接安装抽水泵(17);处理箱(2)的上部内壁上通过铰链接(6)活动安装盖板(4);所述盖板(4)的右侧设置控制开关(1);所述控制开关(1)镶嵌安装在处理箱(2)的外壁上。
2.根据权利要求1所述的一种简便式工业废水旋转过滤装置，其特征在于，所述处理箱(2)呈长方体型，由灰铸铁制成。
3.根据权利要求1所述的一种简便式工业废水旋转过滤装置，其特征在于，所述支撑板(7)与支撑管(10)的连接处安装连接轴承(8)，其放置在加强固定块(9)的右侧。
4.根据权利要求1所述的一种简便式工业废水旋转过滤装置，其特征在于，所述传动轴(21)通过传动轴承(19)固定在处理箱(2)的右侧壁中。
5.根据权利要求1所述的一种简便式工业废水旋转过滤装置，其特征在于，所述传动箱(20)内内壁上通过螺栓固定传动电机(23);所述传动电机(23)的左端连接安装减速器(22)。
6.根据权利要求1所述的一种简便式工业废水旋转过滤装置，其特征在于，所述盖板(4)与处理箱(2)的连接处设有密封圈，其右侧安装把手(3)。
说明书
一种简便式工业废水旋转过滤装置
技术领域
本实用新型涉及一种工业废水处理装置，具体是一种简便式工业废水旋转过滤装置。
背景技术
在化工行业中，很多反应在反应釜中进行，并且还需对反应后的产物进行处理，因此会有大量的废水产生，这些废水中常含有大小粒径不同的块状物或颗粒物，为了使产生的废水达到标准，常采用过滤装置进行处理。
传统的过滤装置即为一层过滤网或过滤板设置在过滤桶中，过滤效果不好，并且常会堵塞过滤桶的出水口和过滤网或过滤板的漏孔，不仅显著影响过滤效果，并且需经常更换这些出水口和过滤网或过滤板，造成企业成本的浪费。
实用新型内容
本实用新型的目的在于提供一种简便式工业废水旋转过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种简便式工业废水旋转过滤装置，包括处理箱;所述处理箱的左侧中部内壁上焊接固定有加强固定块;所述加强固定块内横向固定有支撑管;所述支撑管的内部接入进水管，其右侧穿过支撑板;所述进水管的左端连接输水泵;所述输水泵设在处理箱的左侧外部;所述支撑板的右侧固定安装旋转滤网桶;所述旋转滤网桶横向放置在处理箱的中部;旋转滤网桶的右端固定在传动板上;所述传动板的右侧面焊接传动轴;所述传动轴的右侧穿过处理箱接入到传动箱内，且其右端安装减速器;所述传动箱焊接在处理箱的右侧外壁上;旋转滤网桶的下方设有集水块;所述集水块焊接固定在处理箱的下部内壁上;集水块之间镶嵌安装活性炭吸附网;所述活性炭吸附网的下方设有导水板;所述导水板自左向右倾斜的固定在处理箱的底部内壁上，且其右侧设有出水管;所述导水管连接在处理箱的右壁上，右侧连接安装抽水泵;处理箱的上部内壁上通过铰链接活动安装盖板;所述盖板的右侧设置控制开关;所述控制开关镶嵌安装在处理箱的外壁上。
作为本实用新型进一步的方案：所述处理箱呈长方体型，由灰铸铁制成。
作为本实用新型进一步的方案：所述支撑板与支撑管的连接处安装连接轴承，其放置在加强连接块的右侧。
作为本实用新型进一步的方案：所述传动轴通过传动轴承固定在处理箱的右侧壁中。
作为本实用新型进一步的方案：所述传动箱内内壁上通过螺栓固定传动电机;所述传动电机的左端连接安装减速器。
作为本实用新型再进一步的方案：所述盖板与处理箱的连接处设有密封圈，其右侧安装把手。
与现有技术相比，本实用新型的有益效果是：
本实用新型的结构简单，制造和传动方便，采用横放的滤桶旋转的方式来将废水中的可见杂质滤出，同时在完成过滤工作后，可以打开箱体对滤桶进行清理，保证过滤处理的效果，且能对滤出的水体进行吸附处理，为后续对废水的材料提供方便;装置的使用和操作简单方便，对废水过滤效果好，清理方便，实用性强。
