申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F11/00; C02F11/12; B01D29/03; B01D29/56
摘要
本实用新型公开了一种环保型污泥处理装置，包括进料箱、机壳、输送管、传送带、出口箱，所述机壳上方设置有所述进料箱，所述机壳一侧设置有箱门，所述进料箱下方设置有杂物箱，所述杂物箱内部设置有过滤网，所述杂物箱下方设置有所述输送管，所述输送管下方设置有排水箱，所述排水箱下方设置有排水管，所述排水箱一侧设置有烘干箱，所述烘干箱内部设置有鼓风机、烘干灯，所述鼓风机下方设置有所述传送带，所述烘干箱一侧设置有挤压箱，所述挤压箱内部设置有液压器，所述液压器下方设置有底板。有益效果在于：体型更加轻巧，装备和移动更加方便，而且操作简单，成本低廉，维修成本低，可以显著提升工作的效率。
权利要求书

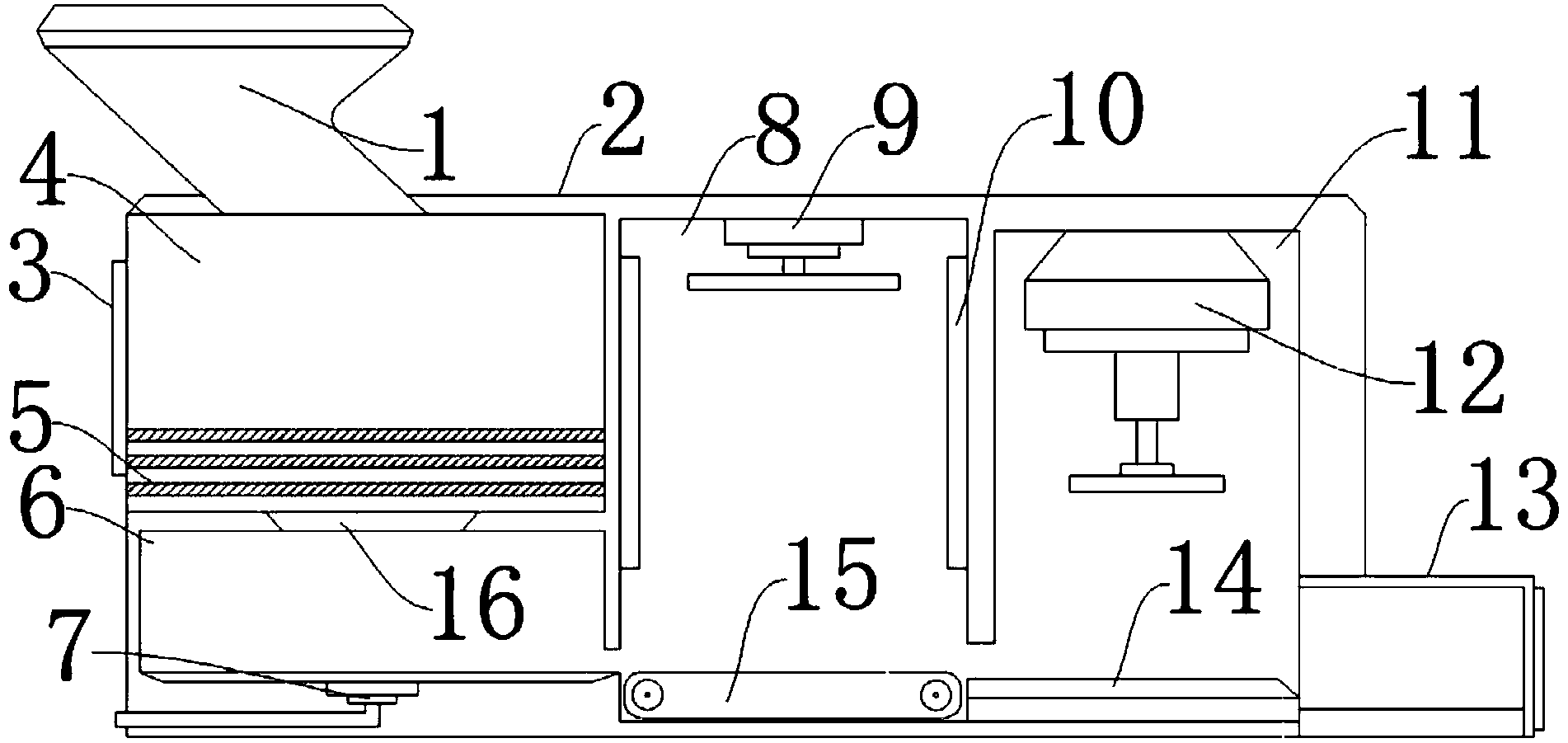

1.一种环保型污泥处理装置，其特征在于：包括进料箱(1)、机壳(2)、输送管(16)、传送带(15)、出口箱(13)，所述机壳(2)上方设置有所述进料箱(1)，所述机壳(2)一侧设置有箱门(3)，所述进料箱(1)下方设置有杂物箱(4)，所述杂物箱(4)内部设置有过滤网(5)，所述杂物箱(4)下方设置有所述输送管(16)，所述输送管(16)下方设置有排水箱(6)，所述排水箱(6)下方设置有排水管(7)，所述排水箱(6)一侧设置有烘干箱(8)，所述烘干箱(8)内部设置有鼓风机(9)、烘干灯(10)，所述鼓风机(9)下方设置有所述传送带(15)，所述烘干箱(8)一侧设置有挤压箱(11)，所述挤压箱(11)内部设置有液压器(12)，所述液压器(12)下方设置有底板(14)，所述挤压箱(11)一侧设置有所述出口箱(13)。
2.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述机壳(2)和所述进料箱(1)通过螺钉连接。
3.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述箱门(3)和所述机壳(2)通过合页连接，所述杂物箱(4)和所述机壳(2)通过螺钉连接。
4.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述过滤网(5)和所述杂物箱(4)通过螺钉连接，所述输送管(16)和所述杂物箱(4)通过PE管连接。
5.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述输送管(16)和所述排水箱(6)通过螺钉连接，所述排水管(7)和所述排水箱(6)通过PE管连接。
6.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述烘干箱(8)和所述机壳(2)通过螺钉连接，所述鼓风机(9)和所述烘干箱(8)通过螺钉连接，所述烘干灯(10)和所述烘干箱(8)通过螺钉连接。
7.根据权利要求1所述的一种环保型污泥处理装置，其特征在于：所述传送带(15)和所述机壳(2)通过螺钉连接，所述挤压箱(11)和所述机壳(2)通过螺钉连接，所述液压器(12)和所述挤压箱(11)通过螺钉连接，所述底板(14)和所述机壳(2)通过螺钉连接，所述出口箱(13)和所述机壳(2)通过螺钉连接。
说明书
一种环保型污泥处理装置
技术领域
本实用新型涉及环保技术领域，特别是涉及一种环保型污泥处理装置。
背景技术
污泥处理是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程。随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展。污泥干燥是应用人工热源以工业化设备对污泥进行深度脱水的处理方法，尽管污泥干燥的直接结果是污泥含水率的下降，但与机械脱水相比,其应用目的与效果均有很大的不同。污泥机械脱水，其应用的目的以减少污泥处理的体积为主，但脱水污泥饼除了含水率和相关的物理性质，如流动性与原状污泥有差异外，其化学、生物等方面性质并不因脱水而产生变化。污泥干燥则由于提高水分蒸发强度的要求，使用人工热源，其操作温度通常大于100℃，干燥对污泥的处理效应，不仅是深度脱水，还具有热处理的效应，加之，污泥干燥处理的产物，其含水率可控制在20%以下,即达到抑制污泥中的微生物活动的水平，因此污泥干燥处理可同时改变污泥的物理、化学和生物特性。现有的处理装置都体型巨大，装备和移动极为不便，而且操作繁琐，成本昂贵，维修成本高，效率低，严重影响整个工作进程。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种环保型污泥处理装置。
本实用新型通过以下技术方案来实现上述目的：
一种环保型污泥处理装置，包括进料箱、机壳、输送管、传送带、出口箱，所述机壳上方设置有所述进料箱，所述机壳一侧设置有箱门，所述进料箱下方设置有杂物箱，所述杂物箱内部设置有过滤网，所述杂物箱下方设置有所述输送管，所述输送管下方设置有排水箱，所述排水箱下方设置有排水管，所述排水箱一侧设置有烘干箱，所述烘干箱内部设置有鼓风机、烘干灯，所述鼓风机下方设置有所述传送带，所述烘干箱一侧设置有挤压箱，所述挤压箱内部设置有液压器，所述液压器下方设置有底板，所述挤压箱一侧设置有所述出口箱。
上述结构中，将污泥通过所述进料箱倒入，经过所述杂物箱的所述过滤网过滤，杂物通过打开所述箱门取出，剩余的污泥通过所述输送管到达所述排水箱，将污泥中的水通过所述排水管排出，然后通过所述传送带到达所述烘干箱，启动所述鼓风机和所述烘干灯，将污泥烘干，然后输送至所述挤压箱，启动所述液压器，将污泥压成泥块状，通过所述出口箱排出。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述机壳和所述进料箱通过螺钉连接。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述箱门和所述机壳通过合页连接，所述杂物箱和所述机壳通过螺钉连接。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述过滤网和所述杂物箱通过螺钉连接，所述输送管和所述杂物箱通过PE管连接。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述输送管和所述排水箱通过螺钉连接，所述排水管和所述排水箱通过PE管连接。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述烘干箱和所述机壳通过螺钉连接，所述鼓风机和所述烘干箱通过螺钉连接，所述烘干灯和所述烘干箱通过螺钉连接。
为了进一步保证环保型污泥处理装置稳定高效的处理污泥，所述传送带和所述机壳通过螺钉连接，所述挤压箱和所述机壳通过螺钉连接，所述液压器和所述挤压箱通过螺钉连接，所述底板和所述机壳通过螺钉连接，所述出口箱和所述机壳通过螺钉连接。
有益效果在于：与现有的处理装置相比，体型更加轻巧，装备和移动更加方便，而且操作简单，成本低廉，维修成本低，可以显著提升工作的效率。
