申请日2018.04.18
公开(公告)日2018.12.14
IPC分类号F04D13/06; F04D29/00; F04D29/42
摘要
本实用新型公开了一种用于污水处理的微型水流推进器，其结构包括连接杆、底座、螺栓、马达、固定环、连接环、电线、保护壳、连接轴、扇叶、外壳、支撑杆、调节装置，马达与连接环同一轴心，马达与扇叶同一中心线，调节装置包括电机、涡轮、齿轮、推杆、配合齿轮、传动轴、椭圆环、拉杆、连接块，本实用新型一种用于污水处理的微型水流推进器，其结构上设有调节装置，通过电机带动同一轴心的涡轮旋转，从而带动下方相啮合的齿轮旋转，在由推杆带动配合齿轮旋转，在由链条带动下端的配合齿轮旋转，使其带动传动轴转动，从而使右侧的椭圆环进行向后向下运动，使其带动相焊接的拉杆拉动连接块向上，对扇叶进行调节，使得排污水的方向会不受到限制。
权利要求书

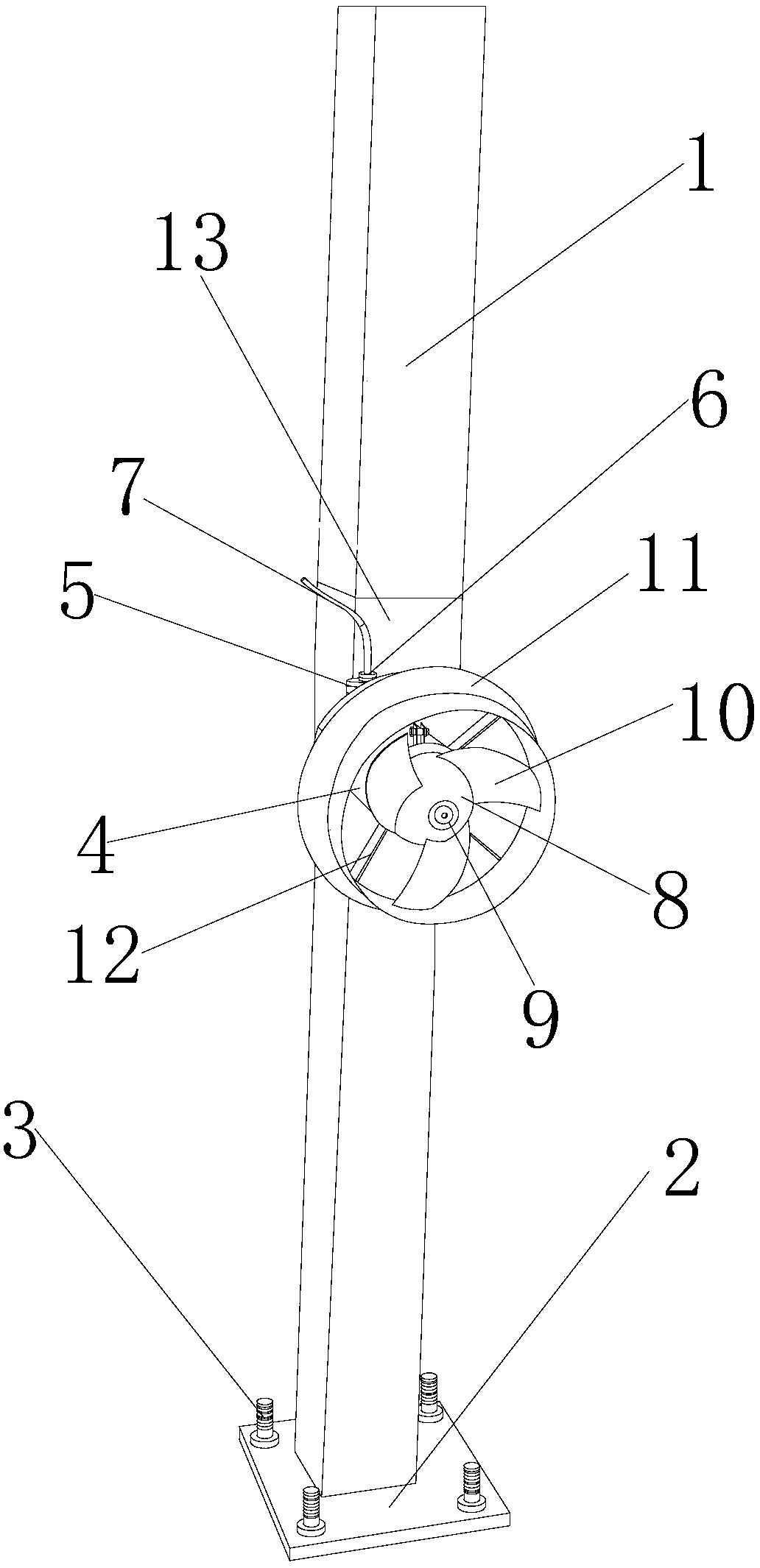

1.一种用于污水处理的微型水流推进器，其特征在于：其结构包括连接杆(1)、底座(2)、螺栓(3)、马达(4)、固定环(5)、连接环(6)、电线(7)、保护壳(8)、连接轴(9)、扇叶(10)、外壳(11)、支撑杆(12)、调节装置(13)，所述马达(4)与固定环(5)为一体化结构，所述固定环(5)与连接环(6)同一中心线，所述连接环(6)与电线(7)相嵌套，所述调节装置(13)与连接杆(1)相连接，所述调节装置(13)安装于底座(2)上方，所述外壳(11)后端设有马达(4)，所述马达(4)与连接环(6)同一轴心，所述马达(4)与扇叶(10)同一中心线，所述调节装置(13)包括电机(1301)、涡轮(1302)、齿轮(1303)、推杆(1304)、配合齿轮(1305)、传动轴(1306)、椭圆环(1307)、拉杆(1308)、连接块(1309)，所述电机(1301)与涡轮(1302)同一轴心，所述涡轮(1302)与齿轮(1303)相啮合，所述配合齿轮(1305)与推杆(1304)为一体化结构，所述配合齿轮(1305)与传动轴(1306)同一轴心，所述传动轴(1306)与椭圆环(1307)相连接，所述椭圆环(1307)与拉杆(1308)为一体化结构，所述拉杆(1308)与连接块(1309)相焊接。
2.根据权利要求1所述的一种用于污水处理的微型水流推进器，其特征在于：所述保护壳(8)与连接轴(9)同一轴心，所述保护壳(8)与扇叶(10)为一体化结构。
3.根据权利要求1所述的一种用于污水处理的微型水流推进器，其特征在于：所述外壳(11)与保护壳(8)同一轴心，所述外壳(11)与支撑杆(12)为一体化结构。
4.根据权利要求1所述的一种用于污水处理的微型水流推进器，其特征在于：所述连接杆(1)与底座(2)为一体化结构，所述底座(2)与螺栓(3)螺纹连接，所述连接杆(1)与马达(4)相连接。
5.根据权利要求1所述的一种用于污水处理的微型水流推进器，其特征在于：所述连接轴(9)直径为2cm。
说明书
一种用于污水处理的微型水流推进器
技术领域
本实用新型是一种用于污水处理的微型水流推进器，属于水流推进领域。
背景技术
国内外设计和使用的水流推进器主要用于大型池体、沟道，其体积大，功率高且不利于维护，无法用于小型沟道或中试规模的污水处理工艺中。随着我国污水处理行业的发展，小型污水处理工艺的普及势在必行，特别是村镇生活污水的集中处理，特别需要一种适用于小型污水处理工艺的水流推进器。
现有技术公开了申请号为：CN201120494320.9的一种用于污水处理的微型水流推进器，尤其涉及一种用于小型沟道的微型水流推进器，属于污水处理技术领域。其包括壳体，壳体内设置有支撑电机座，支撑电机座上安装有调速电机，调速电机与第一同步转轴组驱动轴连接，支撑电机座下方设置有支承座，支撑座下端设置轴承支撑座，轴承支承座上固定两根轴承，两根轴承均与螺纹转轴连接，螺纹转轴一端与小型螺旋桨连接，一端与第二同步转轴组驱动轴连接，第一同步转轴组驱动轴和第二同步转轴组驱动轴通过同步带带动，并带动小型螺旋桨推动水流，支撑电机座、支承座和轴承支撑座上分别设置有四个安装孔，通过四根不锈钢螺纹杆固定连接，但是该现有技术在使用微型水流推进器时，由于扇叶调节方向的限制，使得排污水的方向会受到限制，导致污水流动较慢。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于污水处理的微型水流推进器，以解决现有在使用微型水流推进器时，由于扇叶调节方向的限制，使得排污水的方向会受到限制，导致污水流动较慢的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于污水处理的微型水流推进器，其结构包括连接杆、底座、螺栓、马达、固定环、连接环、电线、保护壳、连接轴、扇叶、外壳、支撑杆、调节装置，所述马达与固定环为一体化结构，所述固定环与连接环同一中心线，所述连接环与电线相嵌套，所述调节装置与连接杆相连接，所述调节装置安装于底座上方，所述外壳后端设有马达，所述马达与连接环同一轴心，所述马达与扇叶同一中心线，所述调节装置包括电机、涡轮、齿轮、推杆、配合齿轮、传动轴、椭圆环、拉杆、连接块，所述电机与涡轮同一轴心，所述涡轮与齿轮相啮合，所述配合齿轮与推杆为一体化结构，所述配合齿轮与传动轴同一轴心，所述传动轴与椭圆环相连接，所述椭圆环与拉杆为一体化结构，所述拉杆与连接块相焊接。
进一步地，所述保护壳与连接轴同一轴心，所述保护壳与扇叶为一体化结构。
进一步地，所述外壳与保护壳同一轴心，所述外壳与支撑杆为一体化结构。
进一步地，所述连接杆与底座为一体化结构，所述底座与螺栓螺纹连接，所述连接杆与马达相连接。
进一步地，所述连接轴直径为2cm。
进一步地，所述保护壳采用304不锈钢，耐腐蚀。
进一步地，所述底座采用铝合金，硬度高。
有益效果
本实用新型一种用于污水处理的微型水流推进器，其结构上设有调节装置，通过电机带动同一轴心的涡轮旋转，从而带动下方相啮合的齿轮旋转，在由推杆带动配合齿轮旋转，在由链条带动下端的配合齿轮旋转，使其带动传动轴转动，从而使右侧的椭圆环进行向后向下运动，使其带动相焊接的拉杆拉动连接块向上，对扇叶进行调节，使得排污水的方向会不受到限制。
