本实用新型公开了一种全自动污水处理环保装置，包括污水处理器本体，污水处理器本体的内部设置有滤芯，污水处理器本体的顶端套接有端盖，端盖的顶端中间位置设置有伸缩杆，伸缩杆的一端连接有第一气缸，排污口的底部连接有固液出渣器，活塞的一端连接有推拉杆，第二气缸位于固液出渣器的一端，固液出渣器的顶端设置有分离器，分离器的内部设置有螺旋导流管。本实用新型通过设置第一气缸和第二气缸，第一气缸通过伸缩杆控制端盖的上下活动，使污水处理器本体的内部的压强发生改变，便于残渣的排出和污水的不断流入，第二气缸通过推拉杆控制活塞的往复运行，达到改变固液出渣器内部的压强的目的，该污水处理装置操作简单，自动化程度高。
摘权利要求书

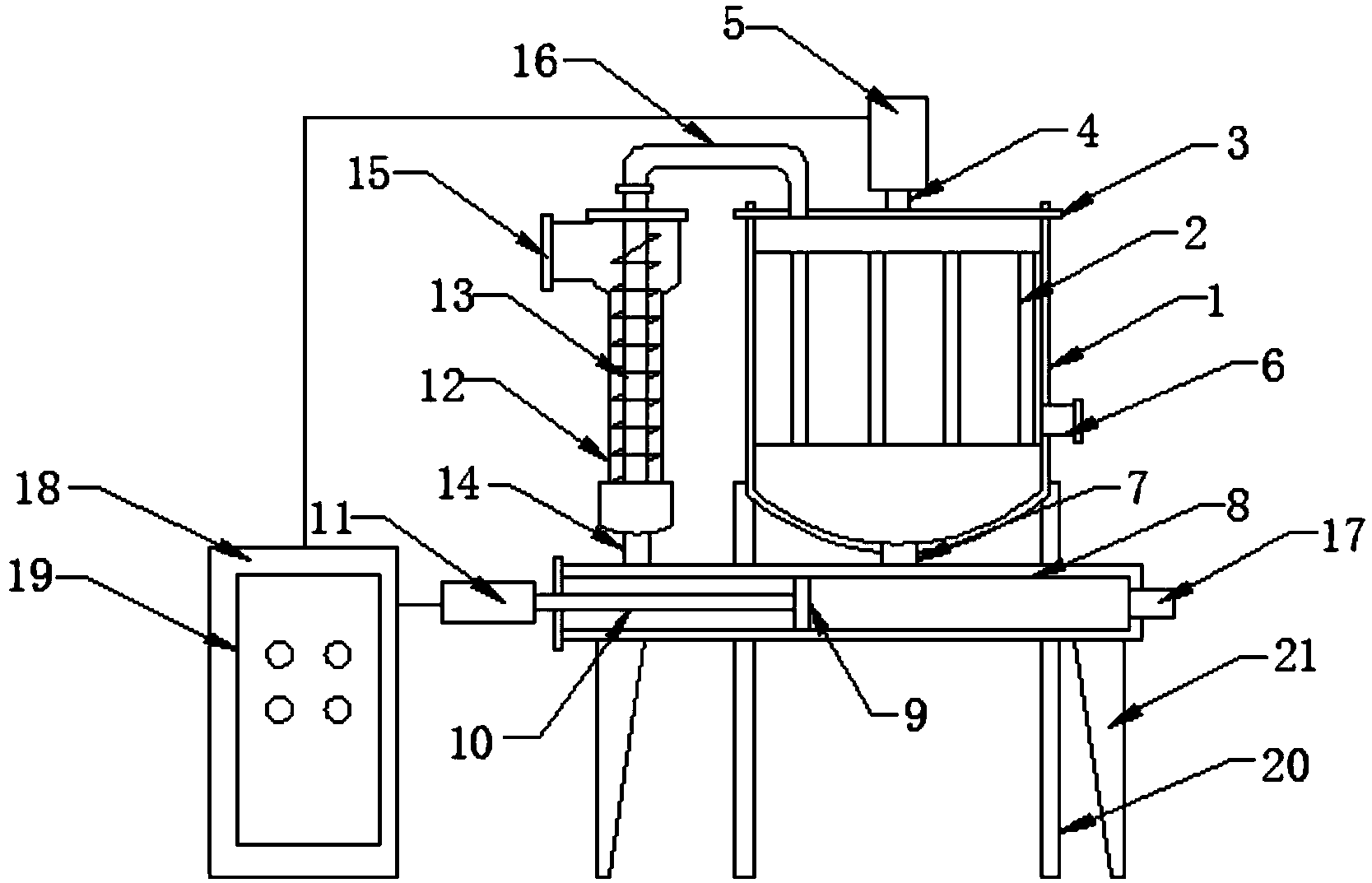

1.一种全自动污水处理环保装置，包括污水处理器本体(1)，其特征在于，所述污水处理器本体(1)的底部的两侧均设置有第一支架(20)，所述污水处理器本体(1)的内部设置有滤芯(2)，所述污水处理器本体(1)的顶端套接有端盖(3)，所述端盖(3)的顶端中间位置设置有伸缩杆(4)，所述伸缩杆(4)的一端连接有第一气缸(5)，所述污水处理器本体(1)的一侧设置有出水口(6)，所述污水处理器本体(1)的底端设置有排污口(7)，所述排污口(7)的底部连接有固液出渣器(8)，所述固液出渣器(8)的底部的两侧分别设置有第二支架(21)，所述固液出渣器(8)的内部设置有活塞(9)，所述活塞(9)的一端连接有推拉杆(10)，所述推拉杆(10)贯穿固液出渣器(8)与第二气缸(11)相连接，所述第二气缸(11)位于固液出渣器(8)的一端，所述固液出渣器(8)的另一端设置有出渣口(17)，所述固液出渣器(8)的顶端设置有分离器(12)，所述分离器(12)位于污水处理器本体(1)的边侧，所述分离器(12)的内部设置有螺旋导流管(13)，所述螺旋导流管(13)贯穿分离器(12)，所述分离器(12)的一侧设置有污水入口(15)，所述固液出渣器(8)的一侧设置有控制柜(18)，所述控制柜(18)的表面设置有控制面板(19)。
2.根据权利要求1所述的一种全自动污水处理环保装置，其特征在于，所述第一气缸(5)通过伸缩杆(4)与端盖(3)传动连接。
3.根据权利要求1所述的一种全自动污水处理环保装置，其特征在于，所述第二气缸(11)通过推拉杆(10)与活塞(9)传动连接。
4.根据权利要求1所述的一种全自动污水处理环保装置，其特征在于，所述螺旋导流管(13)通过导水管(16)与端盖(3)相连接。
5.根据权利要求1所述的一种全自动污水处理环保装置，其特征在于，所述分离器(12)通过排污管(14)与固液出渣器(8)相连接。
6.根据权利要求1所述的一种全自动污水处理环保装置，其特征在于，所述第一气缸(5)和第二气缸(11)分别与控制柜(18)电性连接。
说明书
一种全自动污水处理环保装置
技术领域
本实用新型涉及一种环保设备，特别涉及一种全自动污水处理环保装置。
背景技术
在环境保护意识逐渐增强的今天，关于水污染的话题不断被提起，特别是地下水污染问题，当今社会已有多种技术可用于对地下水污染处置，其中气浮机是最常见的处理方式之一，气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备，然而，气浮机具有操作比较复杂，且自动化程度不高，操作管理不方便的缺点。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种全自动污水处理环保装置，通过设置第一气缸和第二气缸，第一气缸通过伸缩杆控制端盖的上下活动，使污水处理器本体的内部的压强发生改变，便于残渣的排出和污水的不断流入，第二气缸通过推拉杆控制活塞的往复运行，达到改变固液出渣器内部的压强的目的，该污水处理装置操作简单，自动化程度高。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种全自动污水处理环保装置，包括污水处理器本体，所述污水处理器本体的底部的两侧均设置有第一支架，所述污水处理器本体的内部设置有滤芯，所述污水处理器本体的顶端套接有端盖，所述端盖的顶端中间位置设置有伸缩杆，所述伸缩杆的一端连接有第一气缸，所述污水处理器本体的一侧设置有出水口，所述污水处理器本体的底端设置有排污口，所述排污口的底部连接有固液出渣器，所述固液出渣器的底部的两侧分别设置有第二支架，所述固液出渣器的内部设置有活塞，所述活塞的一端连接有推拉杆，所述推拉杆贯穿固液出渣器与第二气缸相连接，所述第二气缸位于固液出渣器的一端，所述固液出渣器的另一端设置有出渣口，所述固液出渣器的顶端设置有分离器，所述分离器位于污水处理器本体的边侧，所述分离器的内部设置有螺旋导流管，所述螺旋导流管贯穿分离器，所述分离器的一侧设置有污水入口，所述固液出渣器的一侧设置有控制柜，所述控制柜的表面设置有控制面板。
作为本实用新型的一种优选技术方案，所述第一气缸通过伸缩杆与端盖传动连接。
作为本实用新型的一种优选技术方案，所述第二气缸通过推拉杆与活塞传动连接。
作为本实用新型的一种优选技术方案，所述螺旋导流管通过导水管与端盖相连接。
作为本实用新型的一种优选技术方案，所述分离器通过排污管与固液出渣器相连接。
作为本实用新型的一种优选技术方案，所述第一气缸和第二气缸分别与控制柜电性连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型是一种全自动污水处理环保装置，通过设置第一气缸和第二气缸，第一气缸通过伸缩杆控制端盖的上下活动，使污水处理器本体的内部的压强发生改变，便于残渣的排出和污水的不断流入，第二气缸通过推拉杆控制活塞的往复运行，达到改变固液出渣器内部的压强的目的，该污水处理装置操作简单，自动化程度高。
