申请日2018.04.18
公开(公告)日2018.12.21
IPC分类号C02F9/02
摘要
本实用新型提供一种污水处理装置，包括箱体和起吊机构，所述起吊机构设置在箱体上方，所述箱体包括盖板以及从左到右依次设置的第一腔体、第二腔体、第三腔体、第四腔体，所述盖板可拆卸设于箱体顶端，所述第一腔体内设有沉淀桶，第一腔体左侧上方设有进水口，右侧上方设有出水口，所述第二腔体与第三腔体之间设有过滤板、第三腔体与第四腔体之间设有吸附板，所述第四腔体右侧下方设有第一出水管，所述第一出水管另一端连接有水质检测器，所述水质检测器上端设有回流管，所述回流管另一端连接在第二腔体上方，所述水质检测器右侧下方设有第二出水管，所述第二出水管连接有消毒器，消毒器下方设有第三出水管，方便污水处理，能保证处理的质量。
权利要求书
1.一种污水处理装置，其特征在于，包括箱体和起吊机构，所述起吊机构设置在箱体上方，所述箱体包括盖板、第一腔体、第二腔体、第三腔体、第四腔体，所述第一腔体、第二腔体、第三腔体、第四腔体从左到右设置，所述盖板可拆卸设于箱体顶端，所述第一腔体内设有沉淀桶，第一腔体左侧上方设有进水口，右侧上方设有出水口，所述第二腔体与第三腔体之间设有过滤板、第三腔体与第四腔体之间设有吸附板，所述第四腔体右侧下方设有第一出水管，所述第一出水管另一端连接有水质检测器，所述水质检测器上端设有回流管，所述回流管另一端连接在第二腔体上方，所述水质检测器右侧下方设有第二出水管，所述第二出水管连接有消毒器，消毒器下方设有第三出水管。
2.根据权利要求1所述的一种污水处理装置，其特征在于，所述起吊机构包括滑轨、电机、吊钩。
3.根据权利要求2所述的一种污水处理装置，其特征在于，所述过滤板和吸附板顶端设有拉环。
4.根据权利要求3所述的一种污水处理装置，其特征在于，所述沉淀桶上设有挂钩。
说明书
一种污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理装置。
背景技术
随着生活水平的提高，人们在日常生活中使用的用水量在大幅度地增加，用水量的增加带来了排污水量的增加。这些排出的污水只有少部分经污水处理厂处理后排放外，大部分未经处理而直接排放，造成环境污染和生态平衡的破坏。因此，提供一种能够方便净化污水处理的设备是极其重要的。
发明内容
为解决以上技术问题本实用新型提供一种污水处理装置。

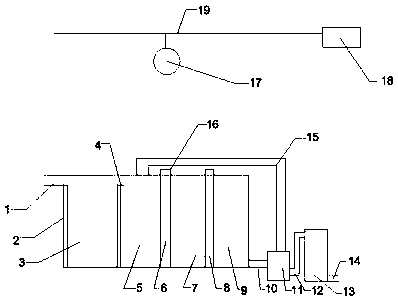

本实用新型的技术方案是：一种污水处理装置，包括箱体和起吊机构，所述起吊机构设置在箱体上方，所述箱体包括盖板、第一腔体、第二腔体、第三腔体、第四腔体，所述第一腔体、第二腔体、第三腔体、第四腔体从左到右设置，所述盖板可拆卸设于箱体顶端，所述第一腔体内设有沉淀桶，第一腔体左侧上方设有进水口，右侧上方设有出水口，所述第二腔体与第三腔体之间设有过滤板、第三腔体与第四腔体之间设有吸附板，所述第四腔体右侧下方设有第一出水管，所述第一出水管另一端连接有水质检测器，所述水质检测器上端设有回流管，所述回流管另一端连接在第二腔体上方，所述水质检测器右侧下方设有第二出水管，所述第二出水管连接有消毒器，消毒器下方设有第三出水管。
方案进一步地，所述起吊机构包括滑轨、电机、吊钩。
方案进一步地，所述过滤板和吸附板顶端设有拉环，便于起吊机构拆卸过滤板和吸附板。
方案进一步地，所述沉淀桶上设有挂钩。
本实用新型的优点是：本实用新型方便污水的处理，多级污水处理以及水质检测器的设置，能够保证污水处理的质量，也方便沉淀桶、过滤板、吸附板的拆卸和更换。
