申请日2018.04.18
公开(公告)日2018.12.18
IPC分类号C02F9/12; B02C13/14
摘要
本实用新型公开了废水回收技术领域的一种新型楼宇废水回收装置，包括搅碎箱和净化箱，所述搅碎箱的顶部左侧安装有废水回收管，所述搅碎箱的底部安装有杂质过滤板，所述搅碎箱的右侧底部安装有输水管一，所述净化箱的右侧安装有驱动电机二，所述驱动电机二的输出轴安装有中空轴，所述净化箱的内腔自上而下分别安装有石英砂过滤板和活性炭吸附板，所述净化箱的右侧底部安装有出水管，先对废水进行搅碎，使废水中残留的较大颗粒污垢进行搅碎，杂质过滤板进行过滤板，在通过喷淋盘在净化箱内腔喷出，同时酸碱性水箱通过水管将酸碱性溶从扰流件喷出与废水进行中和，最后再通过石英砂过滤板和活性炭吸附板进行过滤除臭。
权利要求书

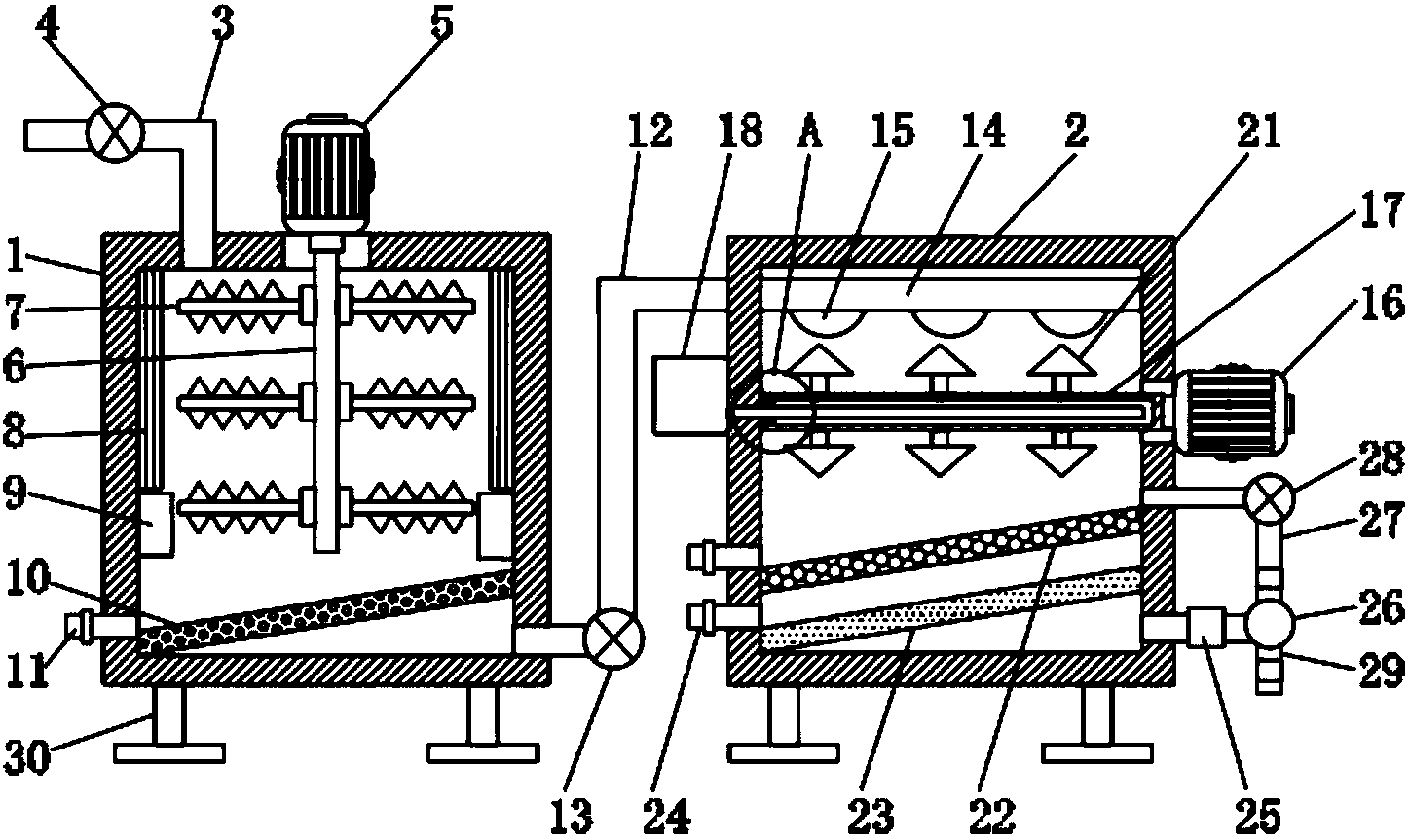

1.一种新型楼宇废水回收装置，包括搅碎箱(1)和净化箱(2)，所述净化箱(2)位于搅碎箱(1)的右侧，其特征在于：所述搅碎箱(1)的顶部左侧安装有废水回收管(3)，所述废水回收管(3)上安装有水泵一(4)，所述搅碎箱(1)的顶部安装有驱动电机一(5)，所述驱动电机一(5)的输出端安装有搅碎轴(6)，所述搅碎轴(6)底部沿竖直方向贯穿搅碎箱(1)，且搅碎轴(6)与搅碎箱(1)的连接处安装有轴承，所述搅碎轴(6)的两侧外壁从上至下均匀对称安装有搅碎杆(7)，所述搅碎箱(1)的内腔两侧外壁对称安装有加热装置(8)，两组所述加热装置(8)底部均安装有永久性磁铁(9)，所述搅碎箱(1)的底部安装有杂质过滤板(10)，且杂质过滤板(10)位于搅碎轴(6)下方，所述搅碎箱(1)的左侧安装有与杂质过滤板(10)相匹配的排污管一(11)，所述搅碎箱(1)的右侧底部安装有输水管一(12)，且输水管一(12)上安装有水泵二(13)，所述输水管一(12)的另一端延伸至净化箱(2)内腔顶部连接有分流管(14)，所述分流管(14)的底部均匀安装有喷淋盘(15)，所述净化箱(2)的右侧安装有驱动电机二(16)，所述驱动电机二(16)的输出轴安装有中空轴(17)，所述中空轴(17)贯穿净化箱(2)右侧位于喷淋盘(15)下方，且中空轴(17)与净化箱(2)的连接处安装有轴承，所述净化箱(2)的左侧安装有酸碱性水箱(18)，所述酸碱性水箱(18)的右侧底部安装有水管(19)，且水管(19)的右侧贯穿净化箱(2)和中空轴(17)，所述水管(19)与中空轴(17)的连接处安装有轴承，且轴承内侧安装有轴承密封圈(20)，所述中空轴(17)的顶部与底部外壁均匀对称安装有结构相同的扰流件(21)，所述净化箱(2)的内腔自上而下分别安装有石英砂过滤板(22)和活性炭吸附板(23)，且净化箱(2)的左侧安装有与石英砂过滤板(22)和活性炭吸附板(23)相匹配的排污管二(24)，所述净化箱(2)的右侧底部安装有出水管，且出水管上安装有水质监测器(25)，且出水管的另一端安装有三通管(26)，所述三通管(26)的顶部和底部分别安装有输水管二(27)和出水管一(29)，所述出水管一(29)上安装有电磁阀，所述输水管二(27)的另一端贯穿净化箱(2)右侧位于石英砂过滤板(22)上方，所述搅碎箱(1)和净化箱(2)底部两侧均对称安装有支撑脚(30)。
2.根据权利要求1所述的一种新型楼宇废水回收装置，其特征在于：所述扰流件(21)包括中空连接杆(211)，所述中空连接杆(211)的靠近中空轴(17)的一端安装有螺纹连接杆(212)，且螺纹连接杆(212)位中空结构，且中空轴(17)上开设有与螺纹连接杆(212)相匹配的螺孔，所述中空连接杆(211)远离螺纹连接杆(212)的一端安装有扰流块(213)，所述扰流块(213)外壁均匀开设有溢流孔(214)。
3.根据权利要求1所述的一种新型楼宇废水回收装置，其特征在于：所述喷淋盘(15)至少安装有三组，且均沿线性排列安装在分流管(14)底部。
4.根据权利要求1所述的一种新型楼宇废水回收装置，其特征在于：所述杂质过滤板(10)、石英砂过滤板(22)和活性炭吸附板(23)均倾斜安装。
5.根据权利要求1所述的一种新型楼宇废水回收装置，其特征在于：所述搅碎箱(1)上均开设有与废水回收管(3)和输水管一(12)相匹配的通口，所述净化箱(2)上均开设有与输水管一(12)、水管(19)和输水管二(27)相匹配的通口，且通口处均安装有密封圈。
说明书
一种新型楼宇废水回收装置
技术领域
本实用新型涉及废水回收技术领域，具体为一种新型楼宇废水回收装置。
背景技术
楼宇即楼房、大厦,从字面意思来讲，楼宇指高大的房屋建筑。
在生活中，楼宇中每天都会排放至大量废水，这些废水不仅仅是造成环境破坏的一重大原因，而且严重的浪费水资源，不符合可持续发展理念，现有的废水净化不彻底，效率差，难以保证废水能完全净化重复使用，为此，我们提出了一种新型楼宇废水回收装置。
实用新型内容
本实用新型的目的在于提供一种新型楼宇废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型楼宇废水回收装置，包括搅碎箱和净化箱，所述净化箱位于搅碎箱的右侧，所述搅碎箱的顶部左侧安装有废水回收管，所述废水回收管上安装有水泵一，所述搅碎箱的顶部安装有驱动电机一，所述驱动电机一的输出端安装有搅碎轴，所述搅碎轴底部沿竖直方向贯穿搅碎箱，且搅碎轴与搅碎箱的连接处安装有轴承，所述搅碎轴的两侧外壁从上至下均匀对称安装有搅碎杆，所述搅碎箱的内腔两侧外壁对称安装有加热装置，两组所述加热装置底部均安装有永久性磁铁，所述搅碎箱的底部安装有杂质过滤板，且杂质过滤板位于搅碎轴下方，所述搅碎箱的左侧安装有与杂质过滤板相匹配的排污管一，所述搅碎箱的右侧底部安装有输水管一，且输水管一上安装有水泵二，所述输水管一的另一端延伸至净化箱内腔顶部连接有分流管，所述分流管的底部均匀安装有喷淋盘，所述净化箱的右侧安装有驱动电机二，所述驱动电机二的输出轴安装有中空轴，所述中空轴贯穿净化箱右侧位于喷淋盘下方，且中空轴与净化箱的连接处安装有轴承，所述净化箱的左侧安装有酸碱性水箱，所述酸碱性水箱的右侧底部安装有水管，且水管的右侧贯穿净化箱和中空轴，所述水管与中空轴的连接处安装有轴承，且轴承内侧安装有轴承密封圈，所述中空轴的顶部与底部外壁均匀对称安装有结构相同的扰流件，所述净化箱的内腔自上而下分别安装有石英砂过滤板和活性炭吸附板，且净化箱的左侧安装有与石英砂过滤板和活性炭吸附板相匹配的排污管二，所述净化箱的右侧底部安装有出水管，且出水管上安装有水质监测器，且出水管的另一端安装有三通管，所述三通管的顶部和底部分别安装有输水管二和出水管一，所述出水管一上安装有电磁阀，所述输水管二的另一端贯穿净化箱右侧位于石英砂过滤板上方，所述搅碎箱和净化箱底部两侧均对称安装有支撑脚。
优选的，所述扰流件包括中空连接杆，所述中空连接杆的靠近中空轴的一端安装有螺纹连接杆，且螺纹连接杆位中空结构，且中空轴上开设有与螺纹连接杆相匹配的螺孔，所述中空连接杆远离螺纹连接杆的一端安装有扰流块，所述扰流块外壁均匀开设有溢流孔。
优选的，所述喷淋盘至少安装有三组，且均沿线性排列安装在分流管底部。
优选的，所述杂质过滤板、石英砂过滤板和活性炭吸附板均倾斜安装。
优选的，所述搅碎箱上均开设有与废水回收管和输水管一相匹配的通口，所述净化箱上均开设有与输水管一、水管和输水管二相匹配的通口，且通口处均安装有密封圈。
与现有技术相比，本实用新型的有益效果是：水泵一将废水通过废水回收管吸收至搅碎箱内腔，通过驱动电机一带动搅碎杆对废水进行搅碎，使废水中残留的较大颗粒污垢进行搅碎，使后续的过滤板能对废水进行更彻底的过滤，也避免了出现堵塞排污管一和排污管二的情况，加热装置和永久性磁铁充分的对废水进行杀菌和吸磁，杂质过滤板使废水中的污垢进行过滤，通过喷淋盘在净化箱内腔喷出，同时酸碱性水箱通过水管将酸碱性溶剂配合中空轴的旋转，从扰流件喷出与废水进行中和，使废水呈中性，最后再通过石英砂过滤板和活性炭吸附板进行过滤除臭，水质监测器便于使用人员查看净化情况，不合格的废水重新通过输水管二进入净化箱进行净化直到合格后从出水管一排出。
