申请日2018.04.18
公开(公告)日2018.12.18
IPC分类号C02F1/78; C01B13/11
摘要
本实用新型公开了一种天然矿泉水处理用高效臭氧灭菌装置，包括电解式臭氧发生器、灭菌塔和蓄水池，电解式臭氧发生器包括电解罐和直流电源，电解罐的顶部设置有封板，封板上设置有正电极和负电极，正电极和负电极的上端通过导线与直流电源相连，下端插入电解罐内;电解罐的侧壁设置有氢气排口;灭菌塔的顶部设置有进水口，底部设置有排水口，灭菌塔的侧壁设置有多个喷水头，蓄水池内设置有水泵，水泵通过进水管与进水口相连;电解罐的底部设置有进料口，进水管上设置有一与进料口相连的支管;电解罐的侧壁设置有臭氧水管，臭氧水管与喷水头相连。本装置，实施成本低，安全卫生，且能够保证良好的杀菌效果。
权利要求书

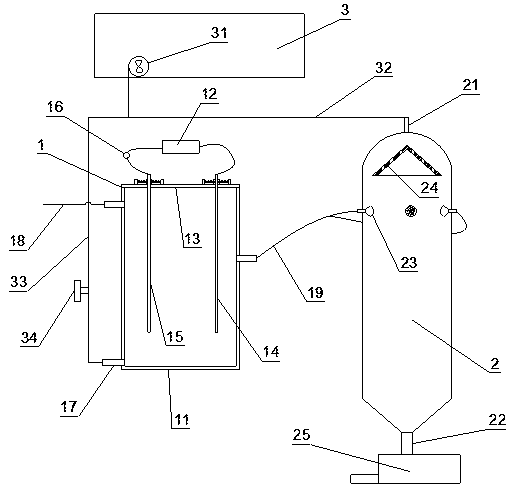

1.一种天然矿泉水处理用高效臭氧灭菌装置，其特征在于：包括电解式臭氧发生器(1)、灭菌塔(2)和蓄水池(3)，所述电解式臭氧发生器(1)包括电解罐(11)和直流电源(12)，所述电解罐(11)的顶部设置有可拆卸的封板(13)，所述封板(13)上设置有竖直的正电极(14)和负电极(15)，所述正电极(14)和负电极(15)的上端均通过导线与直流电源(12)相连，且导线上设置有开关(16)，正电极(14)和负电极(15)的下端插入电解罐(11)内;电解罐(11)的侧壁设置有氢气排口，所述氢气排口连接有氢气排管(18);所述灭菌塔(2)的顶部设置有进水口(21)，底部设置有排水口(22)，灭菌塔(2)的侧壁设置有多个喷水头(23)，所述蓄水池(3)内设置有水泵(31)，所述水泵(31)通过进水管(32)与进水口(21)相连;所述电解罐(11)的底部设置有进料口(17)，所述进水管(32)上设置有与进料口(17)相连的支管(33)，所述支管(33)上设置有流量阀(34);所述电解罐(11)的侧壁设置有臭氧水排口，所述臭氧水排口连接有臭氧水管(19)，所述臭氧水管(19)与喷水头(23)相连，且臭氧水排口位于氢气排口的下方。
2.根据权利要求1所述的一种天然矿泉水处理用高效臭氧灭菌装置，其特征在于：所述进水口(21)的下方设置有圆锥形的布水罩(24)，所述布水罩(24)上设置有多个直径为2至5mm的水孔。
3.根据权利要求1所述的一种天然矿泉水处理用高效臭氧灭菌装置，其特征在于：所述封板(13)的上表面设置有两夹持组件，所述正电极(14)和负电极(15)均由夹持组件固定。
4.根据权利要求3所述的一种天然矿泉水处理用高效臭氧灭菌装置，其特征在于：所述夹持组件包括第一橡胶夹持块(110)和第二橡胶夹持块(111)，所述第一橡胶夹持块(110)和第二橡胶夹持块(111)旁分别设置有第一固定块(112)和第二固定块(113)，所述第一固定块(112)上设置有第一导杆(114)，第一导杆(114)的端部插入第一橡胶夹持块(110)并与第一橡胶夹持块(110)滑动配合，且第一橡胶夹持块(110)与第一固定块(112)之间设置有第一弹簧(115)，所述第二固定块(113)上设置有第二导杆(116)，所述第二导杆(116)的端部插入第二橡胶夹持块(111)并与第二橡胶夹持块(111)滑动配合，且第二橡胶夹持块(111)与第二固定块(113)之间设置有第二弹簧(117);所述第一橡胶夹持块(110)和第二橡胶夹持块(111)的侧面均设置有弧形的夹持面，且第一橡胶夹持块(110)的夹持面与第二橡胶夹持块(111)的夹持面围成夹持腔，所述正电极(14)和负电极(15)位于夹持腔中。
5.根据权利要求1所述的一种天然矿泉水处理用高效臭氧灭菌装置，其特征在于：所述排水口(22)连接有除气器(25)。
说明书
一种天然矿泉水处理用高效臭氧灭菌装置
技术领域
本实用新型涉及矿泉水生产设备领域，具体涉及一种天然矿泉水处理用高效臭氧灭菌装置。
背景技术
矿泉水在制备过程中需要进行过滤和杀菌，传统的杀菌方式为紫外线杀菌，效果不够好。臭氧具有较强的杀菌效果，且不会引入新的有害物质，非常适合食品领域的消毒。
实用新型内容
本实用新型的目的在于提供一种灭菌效果更好的天然矿泉水处理用高效臭氧灭菌装置。
本实用新型的目的是这样实现的：一种天然矿泉水处理用高效臭氧灭菌装置，包括电解式臭氧发生器、灭菌塔和蓄水池，
所述电解式臭氧发生器包括电解罐和直流电源，所述电解罐的顶部设置有可拆卸的封板，所述封板上设置有竖直的正电极和负电极，所述正电极和负电极的上端均通过导线与直流电源相连，且导线上设置有开关，正电极和负电极的下端插入电解罐内;电解罐的侧壁设置有氢气排口，所述氢气排口连接有氢气排管;
所述灭菌塔的顶部设置有进水口，底部设置有排水口，灭菌塔的侧壁设置有多个喷水头，所述蓄水池内设置有水泵，所述水泵通过进水管与进水口相连;所述电解罐的底部设置有进料口，所述进水管上设置有与进料口相连的支管，所述支管上设置有流量阀;所述电解罐的侧壁设置有臭氧水排口，所述臭氧水排口连接有臭氧水管，所述臭氧水管与喷水头相连，且臭氧水排口位于氢气排口的下方。
进一步地，所述进水口的下方设置有圆锥形的布水罩，所述布水罩上设置有多个直径为2至5mm的水孔。
进一步地，所述封板的上表面设置有两夹持组件，所述正电极和负电极均由夹持组件固定。
进一步地，所述夹持组件包括第一橡胶夹持块和第二橡胶夹持块，所述第一橡胶夹持块和第二橡胶夹持块旁分别设置有第一固定块和第二固定块，所述第一固定块上设置有第一导杆，第一导杆的端部插入第一橡胶夹持块并与第一橡胶夹持块滑动配合，且第一橡胶夹持块与第一固定块之间设置有第一弹簧，所述第二固定块上设置有第二导杆，所述第二导杆的端部插入第二橡胶夹持块并与第二橡胶夹持块滑动配合，且第二橡胶夹持块与第二固定块之间设置有第二弹簧;所述第一橡胶夹持块和第二橡胶夹持块的侧面均设置有弧形的夹持面，且第一橡胶夹持块的夹持面与第二橡胶夹持块的夹持面围成夹持腔，所述正电极和负电极位于夹持腔中。
进一步地，所述排水口连接有除气器。
本实用新型的有益效果是：本装置采用待灭菌的矿泉水作为电解式臭氧发生器的原料，充分利用了原材料，实施成本低，得到的臭氧水再用于矿泉水的消毒杀菌，杀菌效果好，不会引入新的有害杂质。
