申请日2018.04.18
公开(公告)日2018.12.18
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种平板陶瓷膜水处理设备，包括污水管、平板陶瓷膜、重金属置换室、消毒罐和控制器，所述污水管上设置有水泵，所述水泵一侧设置有污水管支撑座，所述污水管支撑座通过污水管固定架连接到所述污水管上，所述污水管一侧连接到所述重金属置换室，所述重金属置换室与所述污水管相连的一侧设置有所述平板陶瓷膜，所述重金属置换室另一侧设置有单向渗透膜，所述重金属置换室下方设置有置换室支撑座。有益效果在于：本实用新型在净化污水的同时置换了污水中的重金属，可以将形成的化合物回收再利用，提高了经济效益，通过平板陶瓷膜进行过滤处理，提高了出水的水质。
权利要求书
1.一种平板陶瓷膜水处理设备，包括污水管、平板陶瓷膜、重金属置换室、消毒罐和控制器，其特征在于：所述污水管上设置有水泵，所述水泵一侧设置有污水管支撑座，所述污水管支撑座通过污水管固定架连接到所述污水管上，所述污水管一侧连接到所述重金属置换室，所述重金属置换室与所述污水管相连的一侧设置有所述平板陶瓷膜，所述重金属置换室另一侧设置有单向渗透膜，所述重金属置换室下方设置有置换室支撑座，所述重金属置换室内部设置有药剂添加仓，所述单向渗透膜一侧设置有流通管，所述流通管连接到所述消毒罐上，所述单向渗透膜下方设置有所述控制器，所述消毒罐与三通开关阀之间设置有水质检测仪，所述三通开关阀的两个输出口分别连接有回流管和净水出水管。
2.根据权利要求1所述的一种平板陶瓷膜水处理设备，其特征在于：所述水泵为吸气式抽水泵，所述回流管远离所述三通开关阀的一端连接到所述污水管，所述污水管焊接到所述重金属置换室上。
3.根据权利要求1所述的一种平板陶瓷膜水处理设备，其特征在于：所述控制器采用A7-DDC-7020可编程控制器，所述控制器与所述三通开关阀、所述水质检测仪串行通信连接。
4.根据权利要求1所述的一种平板陶瓷膜水处理设备，其特征在于：所述重金属置换室与所述流通管通过横截面逐渐减小的管道连接。
5.根据权利要求1所述的一种平板陶瓷膜水处理设备，其特征在于：所述药剂添加仓通过螺栓固定在所述重金属置换室底部。
说明书
一种平板陶瓷膜水处理设备
技术领域
本实用新型属于污水处理设备领域，具体涉及一种平板陶瓷膜水处理设备。
背景技术
中国是一个缺水的国家，污水的处理和回收是开发利用水资源的有效举措，平板膜，在处理高含油污水方面有一定的优势，对于海水淡化和其他方面的污水，然界中能够作为膜的材料众多，按膜材质来分，可分为有机膜、无机膜及金属膜。平板陶瓷膜是由陶瓷制成的无机膜。其按孔径分为微滤、超滤和纳滤。分离过程可以看作是膜孔径大小相关的筛分过程，以膜两侧的压力差为驱动力，膜为过滤介质，在一定压力作用下当料液流过膜表面时，只允许水、无机盐、小分子物质透过膜，而阻止水中的悬浮物、胶和微生物等大分子物质通过。污水废水中包含有大量的重金属离子，目前市场上的污水处理设备普遍不存在处理回收重金属离子的能力，对化工废水的处理能力差，出水质差，无法对重金属离子回收再利用，因此需要一种平板陶瓷膜水处理设备。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种平板陶瓷膜水处理设备。
本实用新型通过以下技术方案来实现上述目的：

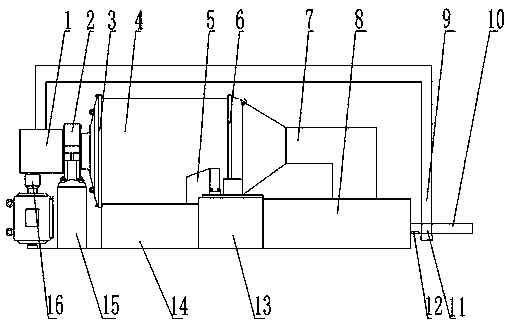

一种平板陶瓷膜水处理设备，包括污水管、平板陶瓷膜、重金属置换室、消毒罐和控制器，所述污水管上设置有水泵，所述水泵一侧设置有污水管支撑座，所述污水管支撑座通过污水管固定架连接到所述污水管上，所述污水管一侧连接到所述重金属置换室，所述重金属置换室与所述污水管相连的一侧设置有所述平板陶瓷膜，所述重金属置换室另一侧设置有单向渗透膜，所述重金属置换室下方设置有置换室支撑座，所述重金属置换室内部设置有药剂添加仓，所述单向渗透膜一侧设置有流通管，所述流通管连接到所述消毒罐上，所述单向渗透膜下方设置有所述控制器，所述消毒罐与三通开关阀之间设置有水质检测仪，所述三通开关阀的两个输出口分别连接有回流管和净水出水管。
上述结构中，将污水废水通过所述污水管在所述水泵的带动下通过所述平板陶瓷膜进入到所述重金属置换室进行重金属沉淀置换处理，然后通过所述单向渗透膜进入到所述消毒罐中进行杀菌消毒，从所述消毒罐流出的水在所述水质检测仪的检测下如果合格，所述控制器控制所述三通开关阀打开所述净水出水管的通道流出，反之，则从所述回流管流回所述污水管重新处理。
为了进一步提高处理污水的能力，所述水泵为吸气式抽水泵，所述回流管远离所述三通开关阀的一端连接到所述污水管，所述污水管焊接到所述重金属置换室上。
为了进一步提高处理污水的能力，所述控制器采用 A7-DDC-7020可编程控制器，所述控制器与所述三通开关阀、所述水质检测仪串行通信连接。
为了进一步提高处理污水的能力，所述重金属置换室与所述流通管通过横截面逐渐减小的管道连接。
为了进一步提高处理污水的能力，所述药剂添加仓通过螺栓固定在所述重金属置换室底部。
有益效果：本实用新型在净化污水的同时置换了污水中的重金属，可以将形成的化合物回收再利用，提高了经济效益，通过平板陶瓷膜进行过滤处理，提高了出水的水质。
