申请日2018.03.20
公开(公告)日2018.11.09
IPC分类号C02F9/00; B01D29/96; B01D29/90; C02F101/30
摘要
本实用新型公开了一种高浓度有机磷废水单元化过滤型预处理装置，包括外部框架、进水管和连接杆，所述外部框架的顶端两侧连接有固定支柱，且固定支柱的外侧四周安装有连接链，所述连接链的末端固定有挂钩，所述进水管分布于固定支柱的右侧，且进水管的上端镶嵌有弯臂，所述进水管的外侧设置有固定水阀，所述连接杆连接于外部框架的内侧顶部，且连接杆的内侧贯穿有出水阀，所述出水阀的内侧安装有旋转喷头。该高浓度有机磷废水单元化过滤型预处理装置设置有外部框架，外部框架和固定支柱之间为一体化结构，外部框架和固定支柱具有很好的稳定性，方便使用者将固定支柱和安装物体进行安装。
权利要求书

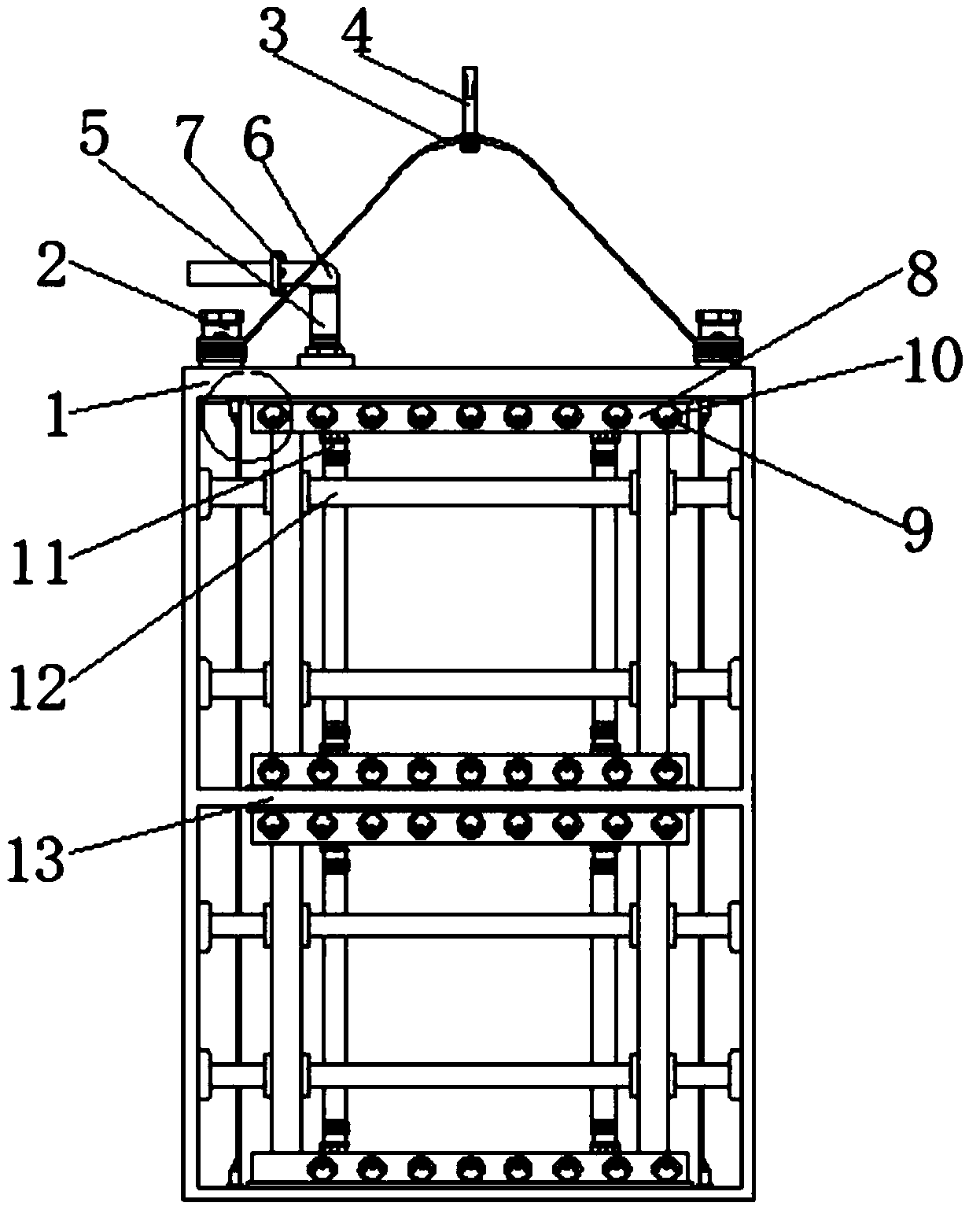

1.一种高浓度有机磷废水单元化过滤型预处理装置，包括外部框架(1)、进水管(5)和连接杆(8)，其特征在于：所述外部框架(1)的顶端两侧连接有固定支柱(2)，且固定支柱(2)的外侧四周安装有连接链(3)，所述连接链(3)的末端固定有挂钩(4)，所述进水管(5)分布于固定支柱(2)的右侧，且进水管(5)的上端镶嵌有弯臂(6)，所述进水管(5)的外侧设置有固定水阀(7)，所述连接杆(8)连接于外部框架(1)的内侧顶部，且连接杆(8)的内侧贯穿有出水阀(9)，所述出水阀(9)的内侧安装有旋转喷头(10)，所述连接杆(8)的底端两侧固定有软管(11)，所述外部框架(1)的内侧两端分布有支架(12)，且外部框架(1)的内侧中部镶嵌有隔板(13)，所述外部框架(1)的侧面内壁设置有固定环(14)，且固定环(14)的内侧贯穿有滤网(15)，所述连接杆(8)的两侧连接有滑动块(16)，且滑动块(16)的底端固定有螺纹栓(17)，所述螺纹栓(17)的底端镶嵌有连接块(18)，且连接块(18)的底端安装有滤网(15)。
2.根据权利要求1所述的一种高浓度有机磷废水单元化过滤型预处理装置，其特征在于：所述外部框架(1)和固定支柱(2)之间为一体化结构，且固定支柱(2)沿外部框架(1)的中轴线对称分布。
3.根据权利要求1所述的一种高浓度有机磷废水 单元化过滤型预处理装置，其特征在于：所述出水阀(9)沿连接杆(8)的内侧等距离均匀分布，且连接杆(8)沿外部框架(1)的上部、中部和下部依次分布。
4.根据权利要求1所述的一种高浓度有机磷废水单元化过滤型预处理装置，其特征在于：所述支架(12)呈井字状结构，且支架(12)和外部框架(1)之间为焊接。
5.根据权利要求1所述的一种高浓度有机磷废水单元化过滤型预处理装置，其特征在于：所述滤网(15)的宽度和外部框架(1)的侧面内壁宽度相吻合，且滤网(15)和外部框架(1)之间为可拆卸结构。
6.根据权利要求1所述的一种高浓度有机磷废水单元化过滤型预处理装置，其特征在于：所述连接块(18)呈S状结构，且连接块(18)通过螺纹栓(17)与滑动块(16)相连接，并且连接块(18)和滑动块(16)之间为螺纹连接。
说明书
一种高浓度有机磷废水单元化过滤型预处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种高浓度有机磷废水单元化过滤型预处理装置。
背景技术
除磷指去除污水中的磷。磷在污水中具有以固体形态和溶解形态互相循环转化的性能，污水除磷就是以磷的这种性能为基础而开发的，污水除磷技术有：使磷成为不溶性的固体沉淀物，从污水中分离出去的化学除磷法;使磷以溶解态为微生物所摄取，与微生物成为一体，并随同微生物从污水中分离出去的生物除磷法。
市场上的废水处理装置在使用中出现水处理装置结构过大，导致在使用中出现，一些小型工厂无法有效使用，或者使用经济效益不高，并且过滤效率不高，过滤时间较长，不方便使用者使用，为此，我们提出一种高浓度有机磷废水单元化过滤型预处理装置。
实用新型内容
本实用新型的目的在于提供一种高浓度有机磷废水单元化过滤型预处理装置，以解决上述背景技术中提出的市场上的废水处理装置在使用中出现水处理装置结构过大，导致在使用中出现，一些小型工厂无法有效使用，或者使用经济效益不高，并且过滤效率不高，过滤时间较长，不方便使用者使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高浓度有机磷废水单元化过滤型预处理装置，包括外部框架、进水管和连接杆，所述外部框架的顶端两侧连接有固定支柱，且固定支柱的外侧四周安装有连接链，所述连接链的末端固定有挂钩，所述进水管分布于固定支柱的右侧，且进水管的上端镶嵌有弯臂，所述进水管的外侧设置有固定水阀，所述连接杆连接于外部框架的内侧顶部，且连接杆的内侧贯穿有出水阀，所述出水阀的内侧安装有旋转喷头，所述连接杆的底端两侧固定有软管，所述外部框架的内侧两端分布有支架，且外部框架的内侧中部镶嵌有隔板，所述外部框架的侧面内壁设置有固定环，且固定环的内侧贯穿有滤网，所述连接杆的两侧连接有滑动块，且滑动块的底端固定有螺纹栓，所述螺纹栓的底端镶嵌有连接块，且连接块的底端安装有滤网。
优选的，所述外部框架和固定支柱之间为一体化结构，且固定支柱沿外部框架的中轴线对称分布。
优选的，所述出水阀沿连接杆的内侧等距离均匀分布，且连接杆沿外部框架的上部、中部和下部依次分布。
优选的，所述支架呈井字状结构，且支架和外部框架之间为焊接。
优选的，所述滤网的宽度和外部框架的侧面内壁宽度相吻合，且滤网和外部框架之间为可拆卸结构。
优选的，所述连接块呈S状结构，且连接块通过螺纹栓与滑动块相连接，并且连接块和滑动块之间为螺纹连接。
与现有技术相比，本实用新型的有益效果是：该高浓度有机磷废水单元化过滤型预处理装置设置有外部框架，外部框架和固定支柱之间为一体化结构，外部框架和固定支柱具有很好的稳定性，方便使用者将固定支柱和安装物体进行安装，同时防止固定支柱固定不稳，导致固定支柱和外部框架之间出现断裂，给使用者带来不必要的麻烦，出水阀的内侧安装有旋转喷头，出水阀沿连接杆的内侧等距离均匀分布，当使用者对进水管灌入调制好的石灰药剂时，同时打开两个进水管，污水和石灰药剂能够进行充分混合，并且设置多个出水阀，能够有效加快出水速度，方便使用者使用，固定环的内侧贯穿有滤网，滤网的宽度和外部框架的侧面内壁宽度相吻合，当滤网长时间使用，滤网表面可能出现损坏，导致滤网无法进行正常工作，使用者能够通过拆卸固定环将滤网拆卸下来，方便使用者更换新的滤网，螺纹栓的底端镶嵌有连接块，连接块呈S状结构，且连接块和滑动块之间为螺纹连接，连接块和固定环对滤网起到一定的牵扯作用，防止滤网表面产生折痕，容易导致废水无法迅速从滤网穿过，使得废水处理装置过滤效率不高，过滤时间较长，同时当使用者需要更换新的滤网时，能够通过转动螺纹栓，将滤网拆卸下来。
