申请日2018.03.20
公开(公告)日2018.11.09
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效污水物化综合处理器装置，包括小车轮、出水管道和药剂添加口，所述小车轮的中部连通有车轮夹，所述底座的上方固定有污水处理箱，所述第一挡板的右侧开设有第二挡板，所述孔槽的内部贯穿有旋转台柱，所述孔槽的右侧安装有排水口，所述出水管道的上方连通有出水口，所述污水净化池的四周上方连接有连接杆，所述细致过滤板的内部开设有漏孔，所述细致过滤板的上方设置有连接口，所述药剂添加口的下方安装有滑道。该高效污水物化综合处理器装置内部结构完善，污水处理方式多样化，使得该装置的污水效果较好，其次该装置内部的污泥能得到及时的清除，避免了污泥对内部排水装置造成阻塞。
权利要求书

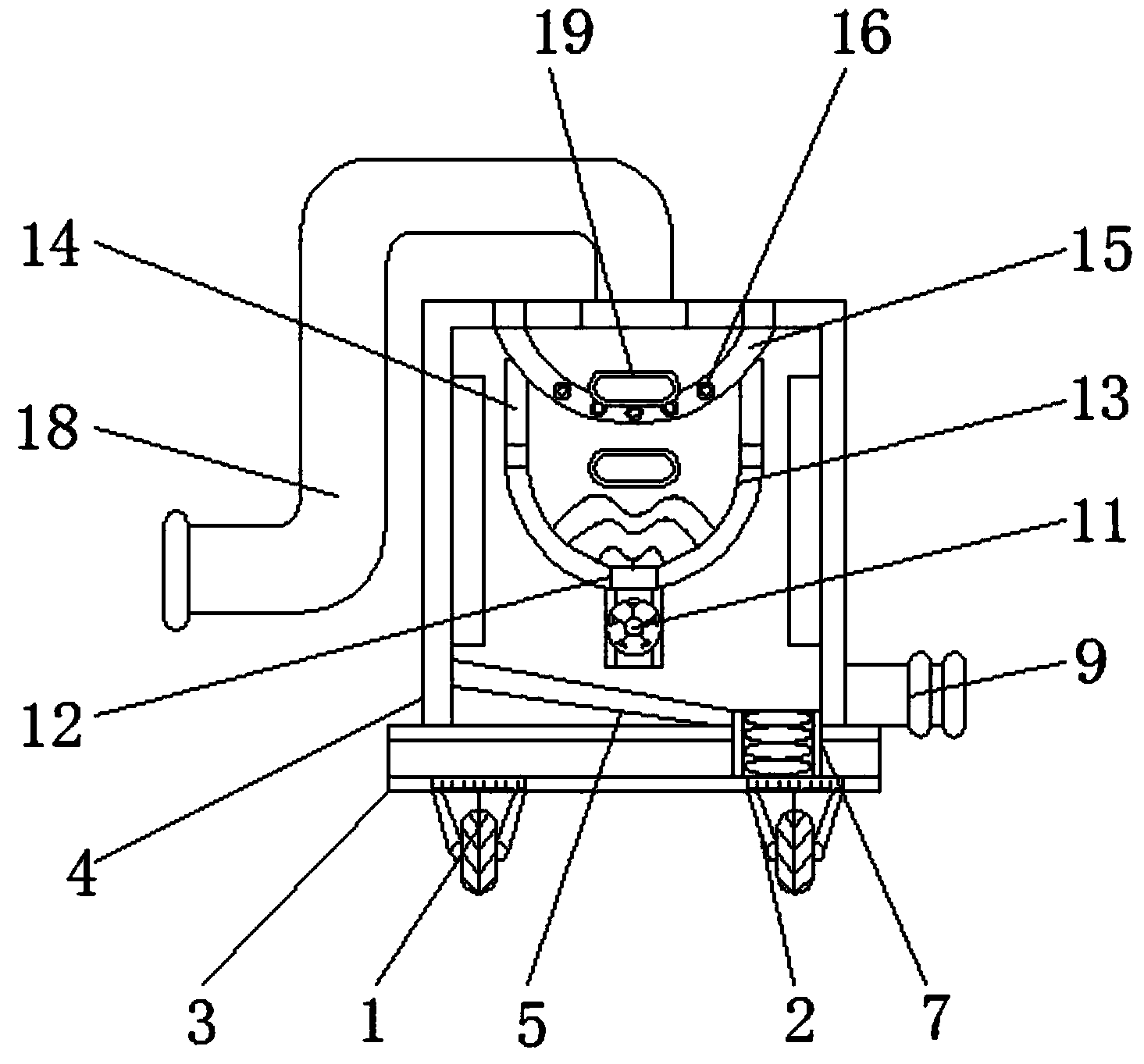

1.一种高效污水物化综合处理器装置，包括小车轮(1)、出水管道(10)和药剂添加口(19)，其特征在于：所述小车轮(1)的中部连通有车轮夹(2)，且车轮夹(2)的上方安装有底座(3)，所述底座(3)的上方固定有污水处理箱(4)，且污水处理箱(4)的内部设置有第一挡板(5)，所述第一挡板(5)的右侧开设有第二挡板(6)，且第二挡板(6)的内侧设置有孔槽(7)，所述孔槽(7)的内部贯穿有旋转台柱(8)，所述孔槽(7)的右侧安装有排水口(9)，所述出水管道(10)的内部安装有阀门(11)，且出水管道(10)位于第一挡板(5)的上方，所述出水管道(10)的上方连通有出水口(12)，且出水口(12)的外侧设置有污水净化池(13)，所述污水净化池(13)的四周上方连接有连接杆(14)，且连接杆(14)的上方安装有细致过滤板(15)，所述细致过滤板(15)的内部开设有漏孔(16)，所述细致过滤板(15)的上方设置有连接口(17)且连接口(17)的上方连接有进水管道(18)，所述药剂添加口(19)的下方安装有滑道(20)，且药剂添加口(19)位于污水处理箱(4)正表面。
2.根据权利要求1所述的一种高效污水物化综合处理器装置，其特征在于：所述小车轮(1)每两个为一组，且小车轮(1)共设置有两组，而且小车轮(1)之间关于底座(3)的竖直中心线对称，同时底座(3)与车轮夹(2)之间焊接。
3.根据权利要求1所述的一种高效污水物化综合处理器装置，其特征在于：所述第一挡板(5)和第二挡板(6)的倾斜度均为15º，且第一挡板(5)和第二挡板(6)的下端均与孔槽(7)的外侧相交，而且孔槽(7)与旋转台柱(8)之间螺纹连接。
4.根据权利要求1所述的一种高效污水物化综合处理器装置，其特征在于：所述出水口(12)内径与出水管道(10)外径之间尺寸吻合，且出水管道(10)的内表面与阀门(11)的外表面贴合。
5.根据权利要求1所述的一种高效污水 物化综合处理器装置，其特征在于：所述污水净化池(13)的形状为半圆形，且污水净化池(13)通过连接杆(14)与细致过滤板(15)相连，而且细致过滤板(15)的内部设置有多个漏孔(16)。
6.根据权利要求1所述的一种高效污水物化综合处理器装置，其特征在于：所述滑道(20)的上端与药剂添加口(19)之间的夹角为60º，且滑道(20)的下端延伸至污水净化池(13)的内部。
说明书
一种高效污水物化综合处理器装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种高效污水物化综合处理器装置。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等，但是现有的污水处理装置内部结构单一，污水处理方式单一，导致污水效果较差，其次污水中的污泥会对内部排水系统造成一定的堵塞，使得处理完毕的污水不能有效的排向外界，针对上述问题，我们提出了一种高效污水物化综合处理器装置。
实用新型内容
本实用新型的目的在于提供一种高效污水物化综合处理器装置，以解决上述背景技术中提出一般的污水处理装置内部结构单一，污水处理方式单一，导致污水效果较差，其次污水中的污泥会对内部排水系统造成一定的堵塞，使得处理完毕的污水不能有效的排向外界的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效污水物化综合处理器装置，包括小车轮、出水管道和药剂添加口，所述小车轮的中部连通有车轮夹，且车轮夹的上方安装有底座，所述底座的上方固定有污水处理箱，且污水处理箱的内部设置有第一挡板，所述第一挡板的右侧开设有第二挡板，且第二挡板的内侧设置有孔槽，所述孔槽的内部贯穿有旋转台柱，所述孔槽的右侧安装有排水口，所述出水管道的内部安装有阀门，且出水管道位于第一挡板的上方，所述出水管道的上方连通有出水口，且出水口的外侧设置有污水净化池，所述污水净化池的四周上方连接有连接杆，且连接杆的上方安装有细致过滤板，所述细致过滤板的内部开设有漏孔，所述细致过滤板的上方设置有连接口，且连接口的上方连接有进水管道，所述药剂添加口的下方安装有滑道，且药剂添加口位于污水处理箱正表面。
优选的，所述小车轮每两个为一组，且小车轮共设置有两组，而且小车轮之间关于底座的竖直中心线对称，同时底座与车轮夹之间焊接。
优选的，所述第一挡板和第二挡板的倾斜度均为15°，且第一挡板和第二挡板的下端均与孔槽的外侧相交，而且孔槽与旋转台柱之间螺纹连接。
优选的，所述出水口内径与出水管道外径之间尺寸吻合，且出水管道的内表面与阀门的外表面贴合。
优选的，所述污水净化池的形状为半圆形，且污水净化池通过连接杆与细致过滤板相连，而且细致过滤板的内部设置有多个漏孔。
优选的，所述滑道的上端与药剂添加口之间的夹角为60°，且滑道的下端延伸至污水净化池的内部。
与现有技术相比，本实用新型的有益效果是：该高效污水物化综合处理器装置内部结构完善，污水处理方式多样化，使得该装置的污水效果较好，其次该装置内部的污泥能得到及时的清除，避免了污泥对内部排水装置造成阻塞，该高效污水物化综合处理器装置设置有小车轮、车轮夹和底座，该项使得该装置便于移动，其次底座与车轮夹之间焊接，使得小车轮在与地面滑动过程中较为平稳，避免发生小车轮与底座之间脱落的情况，该装置第一挡板和第二挡板的倾斜度均为15°，当处理完毕的污水从出水管道流出时，污水会落在第一挡板和第二挡板上，由于第一挡板和第二挡板的倾斜度均为15°，使得污水会集中流向排水口，该项设置有利于装置内部污水的排出，当排水口处的污泥较多阻塞排水口时，可转动旋转台柱，使得旋转台柱与孔槽分离，便于排水口处污泥的清理，细致过滤板的内部设置有多个漏孔，将污水通过进水管道注入细致过滤板内，细致过滤板上的漏孔会将污水内较大的不溶性颗粒过滤，进行污水的第一层物理过滤，当污水经过细致过滤板的过滤流向污水净化池内时，往药剂添加口内添加药剂，使得药剂通过滑道落在污水净化池内，药剂与污水在污水净化池内发生化学反应，去除污水中呈溶解、胶体状态的污染物。
