申请日2018.04.17
公开(公告)日2018.07.27
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种养殖场污水处理设备，包括过滤池，所述过滤池的顶部一侧设置有进水口，所述过滤池的内部设置有若干组导流板，所述导流板的下方设置有过滤网，所述过滤池的一侧设置有沉淀池，所述沉淀池与所述过滤池之间通过导管一连接，所述沉淀池的底部设置有污泥出口，所述沉淀池的下方设置有污泥池，所述沉淀池的一侧且远离所述过滤池的一侧设置有污水处理池，所述污水处理池与所述沉淀池的顶部之间通过导管二连接，所述导管二上设置有水泵一，所述污水处理池内设置有搅拌轴。有益效果：设计合理，相比于传统的污水处理设备，其运行成本低，处理效果好，杀菌能力强，且无二次污染。
权利要求书
1.一种养殖场污水处理设备，其特征在于，包括过滤池(1)，所述过滤池(1)的顶部一侧设置有进水口(2)，所述过滤池(1)的内部设置有若干组导流板(3)，所述导流板(3)的下方设置有过滤网(4)，所述过滤池(1)的一侧设置有沉淀池(5)，所述沉淀池(5)与所述过滤池(1)之间通过导管一(6)连接，所述沉淀池(5)的底部设置有污泥出口(7)，所述沉淀池(5)的下方设置有污泥池(8)，所述沉淀池(5)的一侧且远离所述过滤池(1)的一侧设置有污水处理池(9)，所述污水处理池(9)与所述沉淀池(5)的顶部之间通过导管二(10)连接，所述导管二(10)上设置有水泵一(11)，所述污水处理池(9)内设置有搅拌轴(12)，所述搅拌轴(12)上设置有若干组搅拌叶片(13)，所述搅拌轴(12)与设置于所述污水处理池(9)顶部的电机(14)连接，所述电机(14)的一侧设置有药剂入口(15)，所述污水处理池(9)的一侧且远离所述沉淀池(5)的一侧设置有MBR池(16)，所述MBR池(16)一侧的顶部与所述污水处理池(9)一侧的底部之间通过导管三(17)连接，所述导管三(17)上设置有水泵二(18)，所述MBR池(16)的内部设置有MBR膜组件(19)，所述MBR池(16)的一侧且远离所述污水处理池(9)的一侧设置有消毒池(20)，所述消毒池(20)与所述MBR池(16)底部之间通过导管四(21)连接，所述消毒池(20)的顶部设置有臭氧发生器(22)，所述消毒池(20)的内部设置有臭氧输送管(23)，且所述臭氧输送管(23)与所述臭氧发生器(22)连接，所述臭氧输送管(23)上设置有若干组分气管(24)，所述分气管(24)上均设置有出气孔(25)，所述消毒池(20)的底部一侧设置有出水口(26);
其中，所述MBR膜组件(19)包括MBR膜(27)，所述MBR膜(27)的底部设置有集水管一(28)，所述集水管一(28)的两端均设置有弯头(29)，所述弯头(29)的顶端均设置有连接管(30)，所述连接管(30)的顶端均设置有三通一(31)和三通二(32)，所述三通一(31)和所述三通二(32)之间设置有集水管二(33)，且所述集水管二(33)与所述MBR膜(27)的顶端连接，所述三通一(31)的顶端设置有管帽(34)，所述三通二(32)的顶端设置有异径管(35)，所述异径管(35)的顶端设置有内牙(36)，所述内牙(36)的顶部设置有不锈钢接头(37)。
2.根据权利要求1所述的一种养殖场污水处理设备，其特征在于，所述MBR膜(27)由PVDF材料组成。
3.根据权利要求2所述的一种养殖场污水处理设备，其特征在于，所述集水管一(28)、所述集水管二(33)、所述弯头(29)、连接管(30)、所述三通一(31)和所述三通二(32)的管径均为32mm。
4.根据权利要求3所述的一种养殖场污水处理设备，其特征在于，所述管帽(34)的直径为32mm。
5.根据权利要求4所述的一种养殖场污水处理设备，其特征在于，所述异径管(35)的尺寸为32*20mm。
6.根据权利要求5所述的一种养殖场污水处理设备，其特征在于，所述内牙(36)的尺寸为20mm。
7.根据权利要求6所述的一种养殖场污水处理设备，其特征在于，所述集水管一(28)、所述弯头(29)、所述连接管(30)、所述三通一(31)、所述三通二(32)、所述集水管二(33)、所述管帽(34)、所述异径管(35)、所述内牙(36)、所述不锈钢接头(37)之间的端头封装材料均为环氧树脂。
8.根据权利要求7所述的一种养殖场污水处理设备，其特征在于，所述MBR膜(27)的设计通量为30~120L/㎡·h , 1bar。
9.一种养殖场污水处理方法，其特征在于，该处理方法包括通过权利要求1-8中任意一项所述的养殖场污水处理设备进行污水处理。
说明书
一种养殖场污水处理设备及方法
技术领域
本发明涉及污水处理技术领域，具体来说，涉及一种养殖场污水处理设备及方法。
背景技术
目前养殖场用的污水处理装置，大多是直接将养殖污水通入普通的污水处理设备内进行过滤沉淀和消毒处理，然而，这些普通的污水处理设备不仅处理效果较差，且运行成本较高，杀菌效果较差。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种养殖场污水处理设备及方法，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：

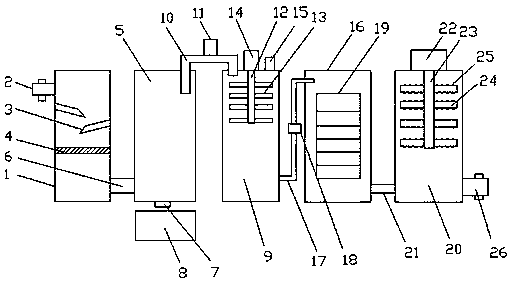

一种养殖场污水处理设备，包括过滤池，所述过滤池的顶部一侧设置有进水口，所述过滤池的内部设置有若干组导流板，所述导流板的下方设置有过滤网，所述过滤池的一侧设置有沉淀池，所述沉淀池与所述过滤池之间通过导管一连接，所述沉淀池的底部设置有污泥出口，所述沉淀池的下方设置有污泥池，所述沉淀池的一侧且远离所述过滤池的一侧设置有污水处理池，所述污水处理池与所述沉淀池的顶部之间通过导管二连接，所述导管二上设置有水泵一，所述污水处理池内设置有搅拌轴，所述搅拌轴上设置有若干组搅拌叶片，所述搅拌轴与设置于所述污水处理池顶部的电机连接，所述电机的一侧设置有药剂入口，所述污水处理池的一侧且远离所述沉淀池的一侧设置有MBR池，所述MBR池一侧的顶部与所述污水处理池一侧的底部之间通过导管三连接，所述导管三上设置有水泵二，所述MBR池的内部设置有MBR膜组件，所述MBR池的一侧且远离所述污水处理池的一侧设置有消毒池，所述消毒池与所述MBR池底部之间通过导管四连接，所述消毒池的顶部设置有臭氧发生器，所述消毒池的内部设置有臭氧输送管，且所述臭氧输送管与所述臭氧发生器连接，所述臭氧输送管上设置有若干组分气管，所述分气管上均设置有出气孔，所述消毒池的底部一侧设置有出水口;
其中，所述MBR膜组件包括MBR膜，所述MBR膜的底部设置有集水管一，所述集水管一的两端均设置有弯头，所述弯头的顶端均设置有连接管，所述连接管的顶端均设置有三通一和三通二，所述三通一和所述三通二之间设置有集水管二，且所述集水管二与所述MBR膜的顶端连接，所述三通一的顶端设置有管帽，所述三通二的顶端设置有异径管，所述异径管的顶端设置有内牙，所述内牙的顶部设置有不锈钢接头。
进一步的，所述MBR膜由PVDF材料组成。
进一步的，所述集水管一、所述集水管二、所述弯头、连接管、所述三通一和所述三通二的管径均为32mm。
进一步的，所述管帽的直径为32mm。
进一步的，所述异径管的尺寸为32*20mm。
进一步的，所述内牙的尺寸为20mm。
进一步的，所述集水管一、所述弯头、所述连接管、所述三通一、所述三通二、所述集水管二、所述管帽、所述异径管、所述内牙、所述不锈钢接头之间的端头封装材料均为环氧树脂。
进一步的，所述MBR膜的设计通量为30~120L/㎡·h , 1bar。
一种养殖场污水处理方法，该处理方法包括通过上述的养殖场污水处理设备进行污水处理。
本发明的有益效果：通过过滤池、沉淀池、污水处理池、MBR池和消毒池的配合使用，使得其相比于传统的污水处理设备，不仅有效地降低了其运行成本，而且还提高了其处理效果、杀菌能力，且无二次污染。
