申请日2018.03.20
公开(公告)日2018.11.13
IPC分类号C02F1/52; C02F11/12
摘要

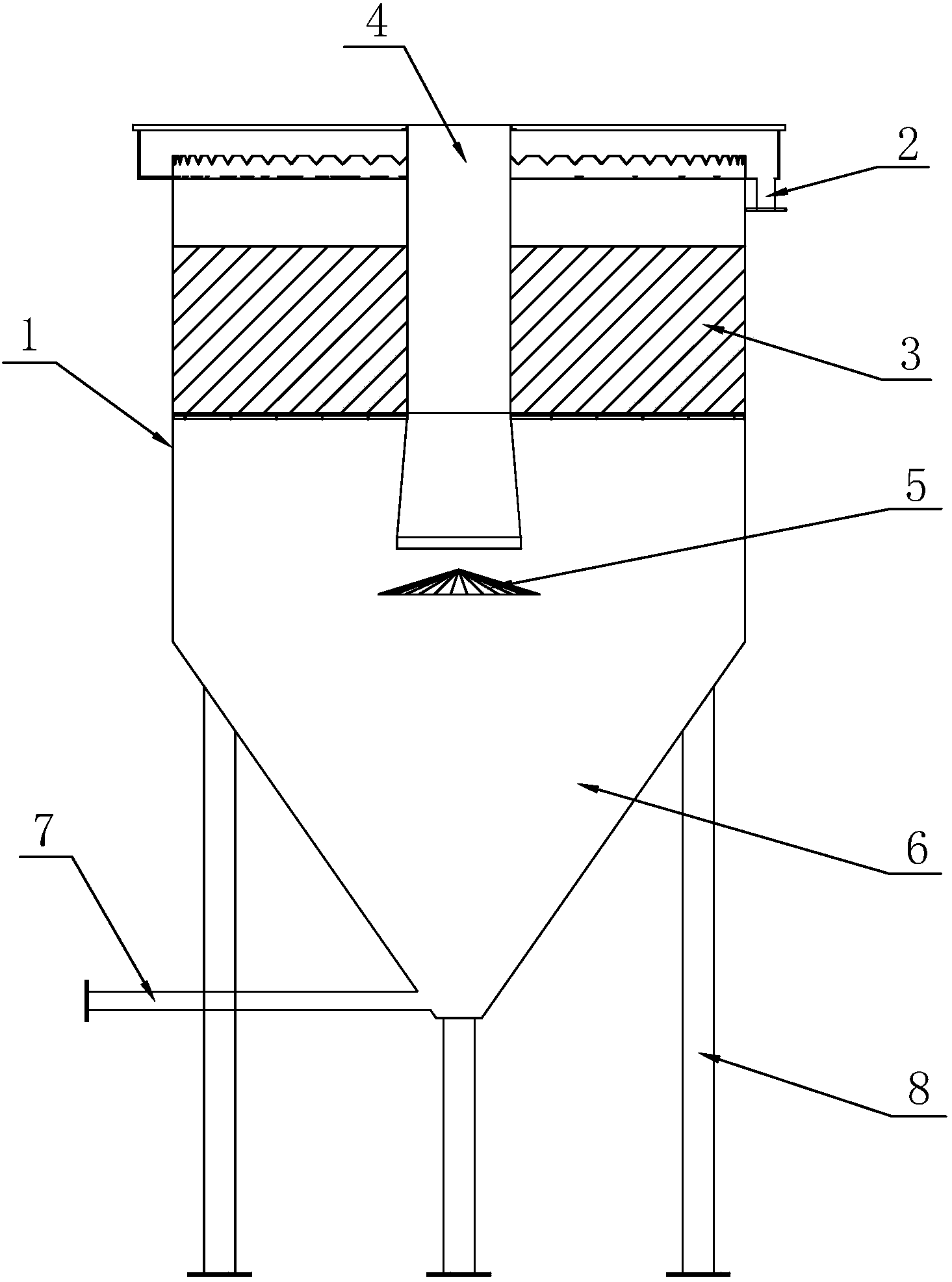

本实用新型公开了一种废水高效沉降装置，包括筒体，所述筒体从上至下依次划分为清水区、沉降区和分流区，所述筒体在清水区设有用于连接出水堰的出水管，所述筒体在沉降区设置六角蜂窝斜管，所述筒体设有用于注入废水到筒体的进水腔，所述进水腔从筒体中心处插入至分流区，所述筒体在分流区安装有用于将废水分流的反射板，所述反射板正对进水腔下方，所述筒体下方连接有污泥斗，所述污泥斗底部连接排泥管。本实用新型通过筒体在沉降区域设置六角蜂窝斜管，结合了竖流式沉降池和斜管沉降池的优点，可大大提升沉降分离效果。
权利要求书
1.一种废水高效沉降装置，包括筒体，其特征在于：所述筒体从上至下依次划分为清水区、沉降区和分流区，所述筒体在清水区设有用于连接出水堰的出水管，所述筒体在沉降区设置六角蜂窝斜管，所述筒体设有用于注入废水到筒体的进水腔，所述进水腔从筒体中心处插入至分流区，所述筒体在分流区安装有用于将废水分流的反射板，所述反射板正对进水腔下方，所述筒体下方连接有污泥斗，所述污泥斗底部连接排泥管。
2.根据权利要求1所述的一种废水高效沉降装置，其特征在于：所述反射板的大小与进水腔的孔径相匹配。
3.根据权利要求1所述的一种废水高效沉降装置，其特征在于：所述污泥斗呈倒锥体。
4.根据权利要求1所述的一种废水高效沉降装置，其特征在于：所述污泥斗外壁下方连接有支撑架。
5.根据权利要求1所述的一种废水 高效沉降装置，其特征在于：所述反射板表面对水平面的倾角为17度。
说明书
一种废水高效沉降装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种废水高效沉降装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。现有污水在处理过程中需要对污水中的重金属进行沉降，现有处理箱在沉降过程中一般只依靠重力来实现沉降，这样沉降效果差，且沉降后的杂质不易排出。
实用新型内容
为克服现有技术的不足，本实用新型的目的在于提供一种废水高效沉降装置。
本实用新型为解决其问题所采用的技术方案是：
一种废水高效沉降装置，包括筒体，所述筒体从上至下依次划分为清水区、沉降区和分流区，所述筒体在清水区设有用于连接出水堰的出水管，所述筒体在沉降区设置六角蜂窝斜管，所述筒体设有用于注入废水到筒体的进水腔，所述进水腔从筒体中心处插入至分流区，所述筒体在分流区安装有用于将废水分流的反射板，所述反射板正对进水腔下方，所述筒体下方连接有污泥斗，所述污泥斗底部连接排泥管。
进一步地，所述反射板的大小与进水腔的孔径相匹配。
进一步地，所述污泥斗呈倒锥体。
进一步地，所述污泥斗外壁下方连接有支撑架。
进一步地，所述反射板表面对水平面的倾角为17度。
本实用新型的有益效果是：本实用新型采用的一种废水高效沉降装置，沉降装置采用组合式中心筒设计，筒体在沉降区设置六角蜂窝斜管，结合了竖流式沉降池和斜管沉降池的优点。利用安装在分流区中反射板的分流作用，污泥向下分流至污泥斗，上清液则向上经过六角蜂窝斜管进入上部的清水区，提升对污水处理的沉降分离效果。最后污泥聚拢到污泥斗经排泥管排出做进一步处理。
