申请日2018.03.19
公开(公告)日2018.11.16
IPC分类号E03F3/04; E03F7/02
摘要
本实用新型公开了一种污水排放防堵塞管道，包括管道主体，所述管道主体的侧端面固定连接有连接固定盘，所述连接固定盘的侧端面开设有大型连接螺孔，所述连接固定盘的内端面固定安装有橡胶套，所述管道主体的下端面固定连接有过滤管，所述过滤管包括第一螺旋柱、第一连接柱、过滤管外壳、第二连接柱、第二螺旋柱、第一调节环、滤网和第二调节环，所述过滤管外壳设在过滤管的中部，所述滤网固定安装在过滤管外壳的内部，所述第一连接柱固定连接在过滤管外壳的上端面，所述第二调节环滑动连接在第一连接柱的外端面。本实用新型为污水排放防堵塞管道，通过设置大型垃圾收集桶以及过滤管，对污水中的垃圾进行初步的过滤，防止了管道堵塞。
权利要求书

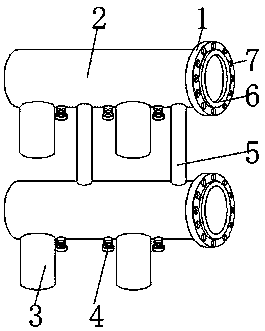

1.一种污水排放防堵塞管道，包括管道主体(2)，其特征在于：所述管道主体(2)的侧端面固定连接有连接固定盘(1)，所述连接固定盘(1)的侧端面开设有大型连接螺孔(7)，所述连接固定盘(1)的内端面固定安装有橡胶套(6)，所述管道主体(2)的下端面固定连接有过滤管(5)，所述过滤管(5)包括第一螺旋柱(13)、第一连接柱(14)、过滤管外壳(15)、第二连接柱(16)、第二螺旋柱(17)、第一调节环(18)、滤网(19)和第二调节环(20)，所述过滤管外壳(15)设在过滤管(5)的中部，所述滤网(19)固定安装在过滤管外壳(15)的内部，所述第一连接柱(14)固定连接在过滤管外壳(15)的上端面，所述第二调节环(20)滑动连接在第一连接柱(14)的外端面，所述第一螺旋柱(13)固定连接在第二调节环(20)的上端面，所述第二连接柱(16)固定连接在过滤管外壳(15)的下端面，所述第一调节环(18)滑动连接在第二连接柱(16)的外端面，所述第二螺旋柱(17)固定连接在第一调节环(18)的下端面，所述管道主体(2)的下端面靠近过滤管(5)的一端通过螺栓(4)固定安装有大型垃圾收集桶(3)，所述大型垃圾收集桶(3)包括小型螺孔(8)、过渡管(9)、桶体(10)、阀门(11)和固定卡盘(12)，所述固定卡盘(12)设在大型垃圾收集桶(3)的顶端，所述小型螺孔(8)开设在固定卡盘(12)的上端面，所述过渡管(9)固定连接在固定卡盘(12)的下端面，所述桶体(10)固定安装在过渡管(9)的下端面。
2.根据权利要求1所述的一种污水排放防堵塞管道，其特征在于：所述管道主体(2)共设有两组，且对称分布在过滤管(5)的上下两端。
3.根据权利要求1所述的一种污水 排放防堵塞管道，其特征在于：所述大型垃圾收集桶(3)共设有多组，且呈均匀等距分布。
4.根据权利要求1所述的一种污水排放防堵塞管道，其特征在于：所述螺栓(4)与小型螺孔(8)相适配。
5.根据权利要求1所述的一种污水排放防堵塞管道，其特征在于：所述阀门(11)转动连接在过渡管(9)的侧端面。
6.根据权利要求1所述的一种污水排放防堵塞管道，其特征在于：所述滤网(19)共设有两组，且对称分布在过滤管外壳(15)的内部。
说明书
一种污水排放防堵塞管道
技术领域
本实用新型涉及管道设备技术领域，具体为一种污水排放防堵塞管道。
背景技术
随着社会的发展，人们在生产与生活中的用水量越来越多，随着增多的是污水的排放量，随着污水排放量的增加，污水排放管道的生产发展也越来越迅速，大大增强了污水排放的能力。
但是目前的污水排放管道存在以下问题：
污水在排放的过程中，由于管道是一体化结构，污水中的各种垃圾只能混杂在一起进行排放，排放管道很容易发生堵塞，对社会的生产与人们的生活带来不便，且排放的污水没有进行初步的过滤就直接流入水中，使得水污染日益加剧，严重影响水质，不利于社会的可持续发展。
实用新型内容
本实用新型的目的在于提供一种污水排放防堵塞管道，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水排放防堵塞管道，包括管道主体，所述管道主体的侧端面固定连接有连接固定盘，所述连接固定盘的侧端面开设有大型连接螺孔，所述连接固定盘的内端面固定安装有橡胶套，所述管道主体的下端面固定连接有过滤管，所述过滤管包括第一螺旋柱、第一连接柱、过滤管外壳、第二连接柱、第二螺旋柱、第一调节环、滤网和第二调节环，所述过滤管外壳设在过滤管的中部，所述滤网固定安装在过滤管外壳的内部，所述第一连接柱固定连接在过滤管外壳的上端面，所述第二调节环滑动连接在第一连接柱的外端面，所述第一螺旋柱固定连接在第二调节环的上端面，所述第二连接柱固定连接在过滤管外壳的下端面，所述第一调节环滑动连接在第二连接柱的外端面，所述第二螺旋柱固定连接在第一调节环的下端面，所述管道主体的下端面靠近过滤管的一端通过螺栓固定安装有大型垃圾收集桶，所述大型垃圾收集桶包括小型螺孔、过渡管、桶体、阀门和固定卡盘，所述固定卡盘设在大型垃圾收集桶的顶端，所述小型螺孔开设在固定卡盘的上端面，所述过渡管固定连接在固定卡盘的下端面，所述桶体固定安装在过渡管的下端面。
优选的，所述管道主体共设有两组，且对称分布在过滤管的上下两端。
优选的，所述大型垃圾收集桶共设有多组，且呈均匀等距分布。
优选的，所述螺栓与小型螺孔相适配。
优选的，所述阀门转动连接在过渡管的侧端面。
优选的，所述滤网共设有两组，且对称分布在过滤管外壳的内部。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过安装两组管道主体，改变了传统的单管排放管道，虽然在一定程度上增加了成本，但对社会的可持续发展非常有益，其中，两组管道主体呈对称分布，一个在上，一个在下，中间由过滤管进行连接，增强了污水排放的效率，在过滤管的内部安装有滤网，可以对污水进行一定的过滤，且在管道主体的下端面通过螺栓固定安装有几组大型垃圾收集桶，污水在管道主体中流动的过程中，污水中的大型垃圾会由于重力的作用在流经大型垃圾收集桶的时候掉入大型垃圾收集桶中，在流经过滤管时，污水中的小型垃圾或泥土会进入过滤管中，并进行过滤，污水经过大型垃圾收集桶与过滤管的两次处理，存在的可见垃圾会大大减少，因此排放出的水污染性较低，缓解了水污染，在过渡管的侧端面转动连接有阀门，旋转阀门即可将过渡管堵住，使得工作人员可以将桶体取下，对内部的垃圾进行处理，方便了对管道的管理。
