申请日2018.03.15
公开(公告)日2018.08.24
IPC分类号B01F13/02; B01F7/00; B01F7/18; C02F1/74; C02F7/00
摘要
本发明公开了一种污水均化调节搅拌器，包括搅拌头、旋转轴、支架、横向轴、电机连接轴和防爆电机，所述搅拌头两端设计有搅拌叶，所述搅拌头和旋转轴连接，所述旋转轴中部设计有空气管，所述空气管下部设计有气门，所述旋转轴上端内部设计有横向轴，所述旋转轴顶部设计有空气孔，所述空气孔连接空气管，所述旋转轴上部外围固定有固定座，所述旋转轴外端连接电机连接轴，所述电机连接轴连接放爆电机，所述气门表面安装有盖板，所述支架两端设计有扣口。本发明中，一种污水均化调节搅拌器，渗透孔和气门能够排除空气，使得污水和空气混合效率更好。
权利要求书

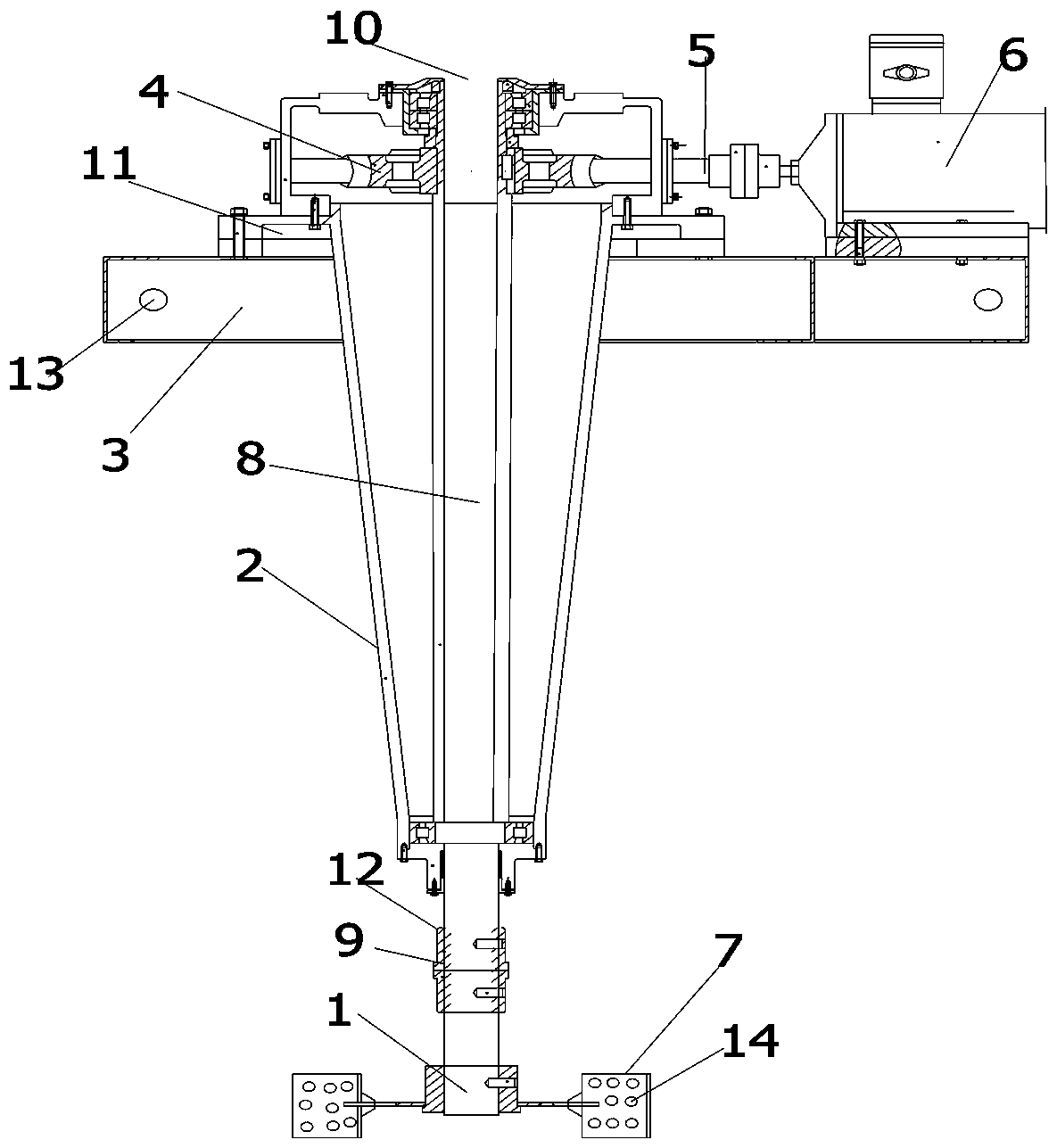

1.一种污水均化调节搅拌器，包括搅拌头(1)、旋转轴(2)、支架(3)、横向轴(4)、电机连接轴(5)和防爆电机(6)，所述搅拌头(1)两端设计有搅拌叶(7)，所述搅拌头(1)和旋转轴(2)连接，所述旋转轴(2)中部设计有空气管(8)，所述空气管(8)下部设计有气门(9)，所述旋转轴(2)上端内部设计有横向轴(4)，所述旋转轴(2)顶部设计有空气孔(10)，所述空气孔(10)连接空气管(8)，所述旋转轴(2)上部外围固定有固定座(11)，所述旋转轴(2)外端连接电机连接轴(5)，所述电机连接轴(5)连接放爆电机(6)，所述气门(9)表面安装有盖板(12)，所述支架(3)两端设计有扣口(13)。
2.根据权利要求1所述的一种污水均化调节搅拌器，其特征在于，所述搅拌叶(7)表面设计有渗透孔(14)。
3.根据权利要求1所述的一种污水均化调节搅拌器，其特征在于，所述旋转轴(2)设计成倒三角型。
4.根据权利要求1所述的一种污水 均化调节搅拌器，其特征在于，所述横向轴(4)嵌入空气管(8)当中。
说明书
一种污水均化调节搅拌器
技术领域
本发明废水处理过程当中的均化调节技术领域，尤其涉及一种污水均化调节搅拌器。
背景技术
一般在污水处理系统前设置均化调节池，以均和水质、存盈补亏。目前，水质和水量的均化方式有空气搅拌，空气搅拌通过搅拌设备加速空气中的氧向水体转移，完成充氧目的。此外，也加强了有机物、微生物与溶解氧的接触，对污水中有机物进行氧化分解，因此，考察空气搅拌在废水处理工程中的接触效果就显得非常重要。
国内的均化中由于搅拌设备的技术不足，需要对池底设置穿孔管，穿孔管与鼓风机空气管路相连，利用压缩空气进行曝气搅拌，这样导致成本非常高，而且在污水搅拌中部位置的污水不能和空气接触就导致均化不均匀等问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出在搅拌器当中设计空气导管，搅拌瞬间让污水和空气立刻接触，设计的一种污水均化调节搅拌器。
为了实现上述目的，本发明采用了如下技术方案：一种污水均化调节搅拌器，包括搅拌头、旋转轴、支架、横向轴、电机连接轴和防爆电机，所述搅拌头两端设计有搅拌叶，所述搅拌头和旋转轴连接，所述旋转轴中部设计有空气管，所述空气管下部设计有气门，所述旋转轴上端内部设计有横向轴，所述旋转轴顶部设计有空气孔，所述空气孔连接空气管，所述旋转轴上部外围固定有固定座，所述旋转轴外端连接电机连接轴，所述电机连接轴连接放爆电机，所述气门表面安装有盖板，所述支架两端设计有扣口。
进一步说明，所述搅拌叶表面设计有渗透孔
进一步说明，所述旋转轴设计成倒三角型。
进一步说明，所述横向轴嵌入空气管当中。
本发明中操作时候，该专利搅拌器可以通过旋转轴顶部设计空气孔，使用抽风机把空气排入空气管当中，横向轴嵌入空气管当中固定空气管位置，同时防爆电机控制旋转轴开始旋转，空气管下部的气门排除空气，最下端的搅拌叶表面渗透孔使得搅拌时候污水和空气更好接触。
采用上述结构后，本发明产生的有益效果为：一种污水均化调节搅拌器，渗透孔和气门能够排除空气，使得污水和空气混合效率更好，不需要在池底设置穿孔管，穿孔管与鼓风机空气管路相连，节省处理时候的成本。
