申请日2018.03.14
公开(公告)日2018.08.28
IPC分类号C02F1/52
摘要
本发明公开了一种环保污水清洁装置，包括箱体;所述箱体的顶端开设有进水口;进水口的下侧设有为区域C，区域C的右侧为区域A，区域A的下侧为区域B;沉淀池设置在区域C的下侧;所述区域C和区域A连接通道内设置有第一单向门和第二单向门，其中第一单向门设置在第二单向门的左侧，并在第一单向门和第二单向门中间设有第一风扇轮;所述第一风扇轮套装在上转轴上，上转轴的底端安装有第一锥齿轮，第一锥齿轮与第五锥齿轮的上端啮合;本发明装置可以实现污水的自动化处理，当进水量变大时，可以加速明矾的供给量，当进水量减少时，可以适当减少明矾的供给量，达到最佳的污水清洁装置，且全程操作过程简单，无需人工干预。
权利要求书

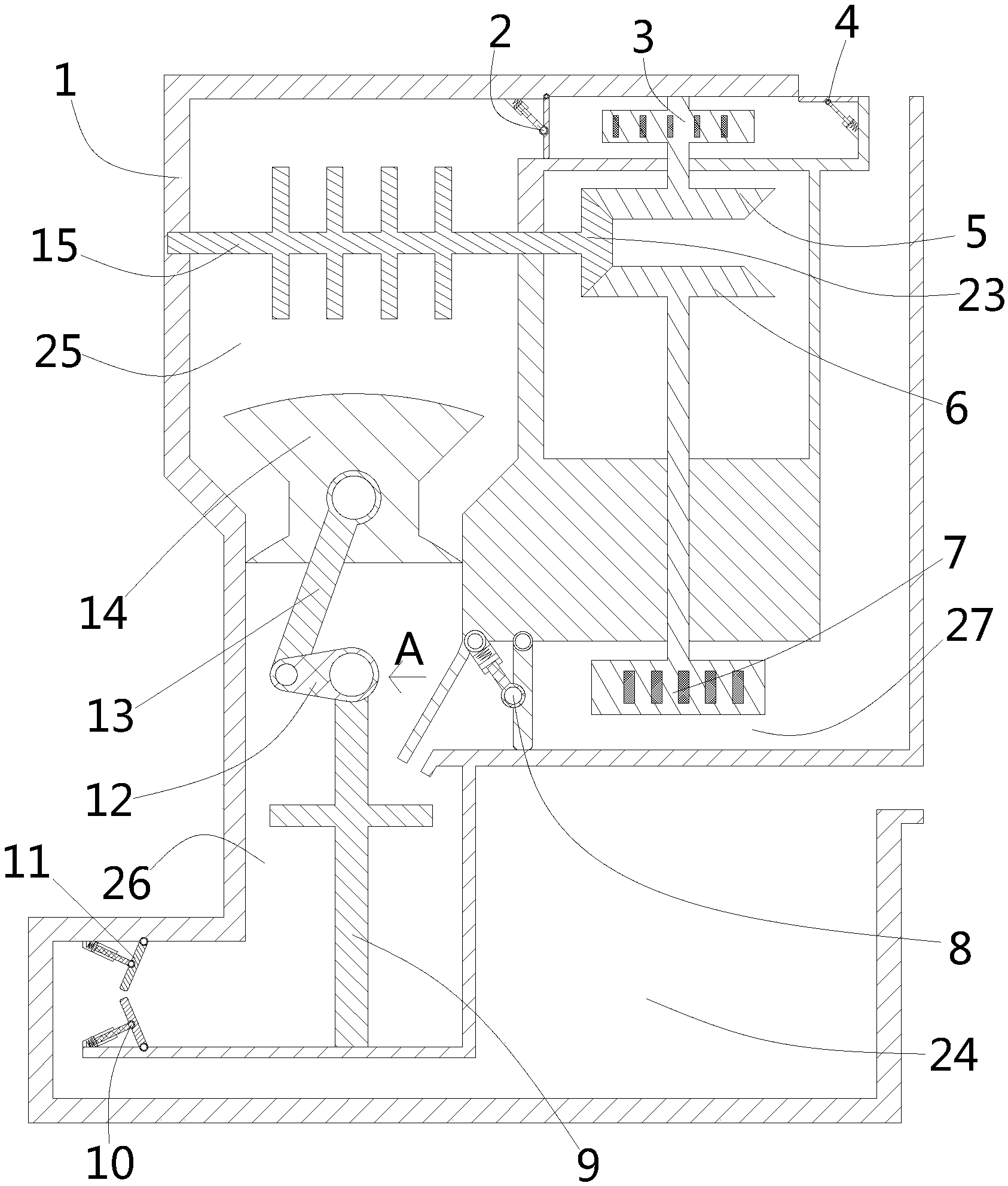

1.一种环保污水清洁装置，其特征在于：包括箱体(1);所述箱体(1)的顶端开设有进水口;进水口的下侧设有为区域C(27)，区域C(27)的右侧为区域A(25)，区域A(25)的下侧为区域B(26);
沉淀池(24)设置在区域C(27)的下侧;所述区域C(27)和区域A(25)连接通道内设置有第一单向门(2)和第二单向门(4)，其中第一单向门(2)设置在第二单向门(4)的左侧，并在第一单向门(2)和第二单向门(4)中间设有第一风扇轮(3);所述第一风扇轮(3)套装在上转轴上，上转轴的底端安装有第一锥齿轮(5)，第一锥齿轮(5)与第五锥齿轮(23)的上端啮合;所述第一锥齿轮(5)的下侧设有第二锥齿轮(6)，第二锥齿轮(6)与第五锥齿轮(23)的底端啮合;所述第二锥齿轮(6)固定安装在下转轴的顶端;
下转轴的底部设有第二风扇轮(7);所述区域C(27)的出口处设有第三单向门(8);所述区域B(26)内部设有动力风扇(9)，动力风扇(9)的顶部设有第四锥齿轮(17)，第四锥齿轮(17)与第三锥齿轮(16)，第三锥齿轮(16)通过传动轴与凸轮(12)相连;凸轮(12)的顶端与第一连杆(13)的底端通过销轴连接;
所述第一连杆(13)的顶端通过销轴与冲头(14)相连;破碎机(15)设置在冲头(14)的顶部，破碎机(15)的转轴末端固定安装在第五锥齿轮(23)的左端中间位置;所述区域B(26)的出口处设有第四单向门(10)和第五单向门(11);所述第四单向门(10)设置在第五单向门(11)的下侧;
所述沉淀池(24)的右侧顶端设有出水口。
2.根据权利要求1所述一种环保污水清洁装置，其特征在于：所述第三单向门(8)的左侧设有导流板。
3.根据权利要求1所述一种环保污水 清洁装置，其特征在于：所述第一单向门(2)、第二单向门(4)、第三单向门(8)、第四单向门(10)以及第五单向门(11)均是由门板(20)、弹簧(21)、第二连杆(22)和安装套筒组成;第二连杆(22)的一端通过销轴活动安装在门板(20)的内侧;所述第二连杆(22)的另一端插接安装在安装套筒内部;并在安装套筒的底板和第二连杆(22)中间设有弹簧(21)。
4.根据权利要求1所述一种环保污水清洁装置，其特征在于：所述动力风扇(9)包括风扇叶片(18)，风扇叶片(18)套装在动力风扇(9)的转轴上。
5.根据权利要求1所述一种环保污水清洁装置，其特征在于：所述第一风扇轮(3)和第二风扇轮(7)均是由风扇轮、转轴和保护外壳组成;其中风扇轮外侧设有挡板(19)，风扇轮套装在转轴上;所述保护外壳设置在风扇轮的外侧。
6.根据权利要求1所述一种环保污水清洁装置，其特征在于：所述第一单向门(2)和第二单向门(4)中间设有明矾。
说明书
一种环保污水清洁装置
技术领域
本发明涉及环保领域，特别提供了一种环保污水清洁装置。
背景技术
目前国内经济的发展造成大量的资源受到破坏，例如河水等，河水污染会严重影响环境，而且会破坏水内的生态环境，由其是被污染的河水长时间不处理，会发出恶臭，大量水资源的污染通过现有的机械装备来进行处理需要大量人力物力，需要很高的成本，而且污水处理设备庞大并且笨重，不适合随意移动。
因此，如何对市场的污水清洁装置进行改进，使其克服上述缺点又能具有上述优点，是本领域技术人员亟待解决的一个问题。
发明内容
本发明的目的在于提供一种环保污水清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水清洁装置，包括箱体;所述箱体的顶端开设有进水口;进水口的下侧设有为区域C，区域C的右侧为区域A，区域A的下侧为区域B;沉淀池设置在区域C的下侧;所述区域C和区域A连接通道内设置有第一单向门和第二单向门，其中第一单向门设置在第二单向门的左侧，并在第一单向门和第二单向门中间设有第一风扇轮;所述第一风扇轮套装在上转轴上，上转轴的底端安装有第一锥齿轮，第一锥齿轮与第五锥齿轮的上端啮合;所述第一锥齿轮的下侧设有第二锥齿轮，第二锥齿轮与第五锥齿轮的底端啮合;所述第二锥齿轮固定安装在下转轴的顶端;下转轴的底部设有第二风扇轮;所述区域C的出口处设有第三单向门;所述区域B内部设有动力风扇，动力风扇的顶部设有第四锥齿轮，第四锥齿轮与第三锥齿轮，第三锥齿轮通过传动轴与凸轮相连;凸轮的顶端与第一连杆的底端通过销轴连接;所述第一连杆的顶端通过销轴与冲头相连;破碎机设置在冲头的顶部，破碎机的转轴末端固定安装在第五锥齿轮的左端中间位置;所述区域B的出口处设有第四单向门和第五单向门;所述第四单向门设置在第五单向门的下侧;所述沉淀池的右侧顶端设有出水口。
作为改进：所述第三单向门的左侧设有导流板。
作为进一步改进：所述第一单向门、第二单向门、第三单向门、第四单向门以及第五单向门均是由门板、弹簧、第二连杆和安装套筒组成;第二连杆的一端通过销轴活动安装在门板的内侧;所述第二连杆的另一端插接安装在安装套筒内部;并在安装套筒的底板和第二连杆中间设有弹簧。
作为进一步改进：所述动力风扇包括风扇叶片，风扇叶片套装在动力风扇的转轴上。
作为进一步改进：所述第一风扇轮和第二风扇轮均是由风扇轮、转轴和保护外壳组成;其中风扇轮外侧设有挡板，风扇轮套装在转轴上;所述保护外壳设置在风扇轮的外侧。
作为进一步改进：所述第一单向门和第二单向门中间设有明矾。
与现有技术相比，本发明的优点在于：本发明装置可以实现污水的自动化处理，当进水量变大时，可以加速明矾的供给量，当进水量减少时，可以适当减少明矾的供给量，达到最佳的污水清洁装置，且全程操作过程简单，无需人工干预。
