申请日2018.03.14
公开(公告)日2018.12.18
IPC分类号C02F9/14
摘要
组装式砼污水处理池，包括上池体和下池体，所述上池体与下池体装配连接，所述上池体与下池体之间分别设有隔板Ⅰ、隔板Ⅱ，依次分成水解沉淀池、生化处理池、沉淀清水池，所述上池体的前端设有进水管、后端设有出水管，所述隔板Ⅰ上设有过水孔Ⅰ，所述隔板Ⅱ上设有过水孔Ⅱ，所述上池体上分别设有与水解沉淀池对应的检查孔Ⅰ、与生化处理池对应的检查孔Ⅱ、与沉淀清水池对应的检查孔Ⅲ。本实用新型之组装式砼污水处理池，不但强度高，能节约成本，而且节约制作和安装时间;采用上下两个池体单独制作后组装工艺，简化模具制作和池体制作。
权利要求书
1.组装式砼污水处理池，其特征在于：包括上池体和下池体，所述上池体与下池体装配连接，所述上池体与下池体之间分别设有隔板Ⅰ、隔板Ⅱ，依次分成水解沉淀池、生化处理池、沉淀清水池，所述上池体的前端设有进水管、后端设有出水管，所述隔板Ⅰ上设有过水孔Ⅰ，所述隔板Ⅱ上设有过水孔Ⅱ，所述上池体上分别设有与水解沉淀池对应的检查孔Ⅰ、与生化处理池对应的检查孔Ⅱ、与沉淀清水池对应的检查孔Ⅲ。
2.根据权利要求1所述的组装式砼污水处理池，其特征在于：所述上池体和下池体通过导向定位销装配连接。
3.根据权利要求1或2所述的组装式砼污水处理池，其特征在于：所述上池体和下池体上分别设有加强圈梁，且可以插入隔板Ⅰ、隔板Ⅱ。
4.根据权利要求1或2所述的组装式砼污水处理池，其特征在于：所述上池体和下池体连接处预留连接钢构件，便于上下池体连结成一体和整体吊装。
5.根据权利要求3所述的组装式砼污水 处理池，其特征在于：所述上池体和下池体连接处预留连接钢构件，便于上下池体连结成一体和整体吊装。
6.根据权利要求1或2所述的组装式砼污水处理池，其特征在于：所述上池体和下池体的断面成圆形、方形或梯形。
7.根据权利要求5所述的组装式砼污水处理池，其特征在于：所述上池体和下池体的断面成圆形、方形或梯形。
8.根据权利要求1或2所述的组装式砼污水处理池，其特征在于：所述进水管和出水管用PE管或双壁波纹管。
9.根据权利要求7所述的组装式砼污水处理池，其特征在于：所述进水管和出水管用PE管或双壁波纹管。
说明书
组装式砼污水处理池
技术领域
本实用新型涉及一种组装式砼污水处理池。
背景技术
目前，由于设计上存在的不足，还没有一种既强度高，成本低，又节约制作和安装时间的污水处理池。
实用新型内容
本实用新型所要解决的技术问题是，提供一种既强度高，成本低，又节约制作和安装时间的组装式砼污水处理池。

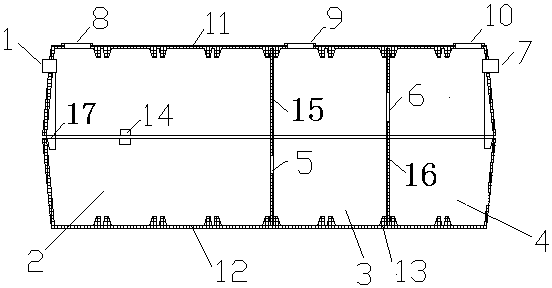

本实用新型解决其技术问题所采用的技术方案是：组装式砼污水处理池，包括上池体和下池体，所述上池体与下池体装配连接，所述上池体与下池体之间分别设有隔板Ⅰ、隔板Ⅱ，依次分成水解沉淀池、生化处理池、沉淀清水池，所述上池体的前端设有进水管、后端设有出水管，所述隔板Ⅰ上设有过水孔Ⅰ，所述隔板Ⅱ上设有过水孔Ⅱ，所述上池体上分别设有与水解沉淀池对应的检查孔Ⅰ、与生化处理池对应的检查孔Ⅱ、与沉淀清水池对应的检查孔Ⅲ。
进一步，所述上池体和下池体通过导向定位销装配连接。
进一步，所述上池体和下池体上分别设有加强圈梁，且可以插入隔板Ⅰ、隔板Ⅱ。
进一步，所述上池体和下池体连接处预留连接钢构件，便于上下池体连结成一体和整体吊装。
进一步，所述上池体和下池体的断面成圆形、方形或梯形等。
进一步，所述进水管和出水管用PE管、双壁波纹管或其它材料水管。
进一步，所述上池体和下池体的材料采用普通砼或高强砼，内加入一定数量钢筋或钢丝等。
本实用新型的池体分上下两块预制生产，可厂内组装也可工地现场组装;上池体上有导向定位销便于上下池体组装对正和稳定;进水管和出水管可厂内组装，也可现场安装，所有接合处用防水材料防止渗水;隔板可分为上下两板或不分。
本实用新型的有益效果是：
一、采用预制钢筋砼制作污水处理设备(化粪池)，不但强度高，能节约成本，而且节约制作和安装时间;
二、采用上下两个池体单独制作后组装工艺，简化模具制作和池体制作;
三、池体上设置导向定位销，便于池体组装对正就位;
四、上下池体连接处，预留连接钢构件，便于上下池体连结成一体和整体吊装;
五、下池体设置一段平板，便于池体稳定放置。
