申请日2018.03.13
公开(公告)日2018.10.12
IPC分类号E03F5/04
摘要
本实用新型涉及一种预埋积水处理接头，特别涉及一种可调节预埋积水处理接头，解决了积水处理接头使用不便和安全的问题，包括壳体、排水环和偏心件，壳体中央形成轴向截面为圆形的排水腔，排水腔腔壁上沿环形设有排水槽，排水槽深度依次递增或递减，且排水槽呈波浪形排列，排水环外壁上设有沿环形均匀排列的调整块，调整块与同一深度的排水槽配合固定，调整块伸入排水槽具有伸入方向上的长度余量，排水槽连通排水腔构成积水侧排部，结构简单，降低了生产成本，同时利用排水槽和调节块的结构及排布，使得侧部排水具有可调节性，适应不同的积水二次处理环境，此外设计了多处加固结构，增强结构的稳定性，提高了使用寿命和消除安全隐患。
权利要求书
1.可调节预埋积水处理接头，包括壳体、排水环和偏心件，其特征在于,所述的壳体为中空结构，且壳体中央形成轴向截面为圆形的排水腔，所述的排水腔腔壁上沿环形设有排水槽，所述的排水槽深度依次递增或递减，且排水槽呈波浪形排列，所述的排水环外壁上设有沿环形均匀排列的调整块，所述的调整块与同一深度的排水槽配合固定;
所述的调整块伸入排水槽具有伸入方向上的长度余量，所述的排水槽连通排水腔构成积水侧排部;
所述的偏心件上端面设有第一排水孔，所述的第一排水孔沿弧线布置，且第一排水孔的直径由弧线两端向中央依次增大，所述的第一排水孔和排水腔连通;
所述的排水环上端面设有第二排水孔，所述的第二排水孔沿弧线布置，且第二排水孔的直径由弧线两端向中央依次增大，所述的第二排水孔和排水腔连通;
所述的第一排水孔和第二排水孔构成积水上排部。
2.如权利要求1所述的可调节预埋积水处理接头，其特征在于，所述的壳体外壁上环绕布置有肋条。
3.如权利要求1或2所述的可调节预埋积水处理接头，其特征在于，所述的壳体下端具有第一卡接部、第二卡接部和连接部，所述的第一卡接部形状与第二卡接部形状相适。
4.如权利要求3所述的可调节预埋积水处理接头，其特征在于，所述的第一卡接部侧面设有卡槽，所述的卡槽槽壁上设有凸块。
5.如权利要求3所述的可调节预埋积水处理接头，其特征在于，所述的连接部、第一卡接部和第二卡接部上均设有安装孔。
6.如权利要求1所述的可调节预埋积水处理接头，其特征在于，所述的排水环上端面设有加强块，所述的加强块沿环形均匀布置。
说明书
可调节预埋积水处理接头
技术领域
本实用新型涉及一种预埋积水 处理接头，特别涉及一种可调节预埋积水处理接头。
背景技术
在同层排水中，一些用户安装有预埋积水处理接头，渗入卫生间沉箱的水能够从预埋积水处理接头的渗水孔渗出至外界，这样无需增设排地漏也能进行二次排水，但是市场上的仅能够进行上部排水，容易造成渗水孔堵塞，从而丧失二次排水功能，造成隐患。
针对上述隐患，有专利公开号为“CN206034572U”，名称为“智能防漏预埋积水处理接头”的专利，增设了侧部排水功能。但该积水处理接头连接结构复杂、生产成本高，最为主要的是侧部排水不具有调节性，不能满足多种使用环境。且该专利中的“偏心件”和“排水环”使用时具有冲突，易造成“偏心件”的失效，即“偏心件”的设计显得多余，基本无需通过“偏心件”进行二次排水。同时，该专利中侧部排水功能有限，又对排水环排水造成过大压力，容易使积水处理接头结构丧失稳定性，减少使用寿命。
实用新型内容
针对现有的技术不足，本实用新型提供一种可调节预埋积水处理接头。

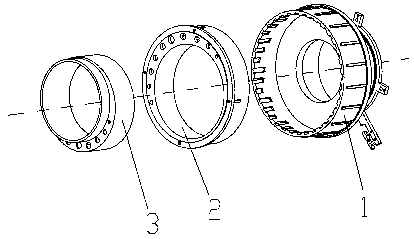

为了实现上述目的，本实用新型所采取的技术方案是：可调节预埋积水处理接头，包括壳体、排水环和偏心件，所述的壳体为中空结构，且壳体中央形成轴向截面为圆形的排水腔，所述的排水腔腔壁上沿环形设有排水槽，所述的排水槽深度依次递增或递减，且排水槽呈波浪形排列，所述的排水环外壁上设有沿环形均匀排列的调整块，所述的调整块与同一深度的排水槽配合固定;
所述的调整块伸入排水槽具有伸入方向上的长度余量，所述的排水槽连通排水腔构成积水侧排部;
所述的偏心件上端面设有第一排水孔，所述的第一排水孔沿弧线布置，且第一排水孔的直径由弧线两端向中央依次增大，所述的第一排水孔和排水腔连通;
所述的排水环上端面设有第二排水孔，所述的第二排水孔沿弧线布置，且第二排水孔的直径由弧线两端向中央依次增大，所述的第二排水孔和排水腔连通;
所述的第一排水孔和第二排水孔构成积水上排部。
所述的壳体外壁上环绕布置有肋条。
所述的壳体下端具有第一卡接部、第二卡接部和连接部，所述的第一卡接部形状与第二卡接部形状相适。
所述的第一卡接部侧面设有卡槽，所述的卡槽槽壁上设有凸块。
所述的连接部、第一卡接部和第二卡接部上均设有安装孔。
所述的排水环上端面设有加强块，所述的加强块沿环形均匀布置。
本实用新型的有益效果：本实用新型所提供的一种可调节预埋积水处理接头结构简单，降低了生产成本，同时利用排水槽和调节块的结构及排布，使得侧部排水具有可调节性，适应不同的积水二次处理环境，此外设计了多处加固结构，增强结构的稳定性，提高了使用寿命和消除安全隐患。
