申请日2018.04.13
公开(公告)日2018.12.21
IPC分类号C02F11/12; C02F11/14; C02F11/00
摘要
本实用新型提供了一种市政污泥深度脱水一体化装置，包括：预处理部、深度处理部及出料箱，预处理部顶端设置有进料斗，进料斗下端固定连接过滤网，过滤网下端固定连接预处理箱，预处理箱内部设有搅拌轴，预处理箱下端设有电机，预处理箱通过输送管道连接处理箱，处理箱内设置有过滤布，过滤布设置过滤孔及安装孔，处理箱内部顶端设有除臭器，处理箱一侧设有蒸汽管，处理箱上端设接出料箱。本实用新型通过预处理部和深度处理部对市政污泥进行深度脱水，并通过出料箱输送出处理后的污泥，可效率高对市政污泥深度脱水，且处理之后的污泥无气味。
权利要求书
1.一种市政污泥深度脱水一体化装置，其特征在于，具有：
预处理部，包含用于添加所述市政污泥的进料斗、固定连接在所述进料斗的下端用于对所述市政污泥进行初步过滤的过滤网、固定连接在所述过滤网的下端用于对所述市政污泥容纳及预处理的预处理箱、安装于所述预处理箱内用于搅拌所述市政污泥的搅拌轴;
深度处理部，通过管道与所述预处理箱连接，用于对预处理以后的所述市政污泥进行深度处理，包含用于容纳预处理后的所述市政污泥并进行深度处理的处理箱、设置于所述处理箱的内部用于深度过滤的过滤布、设置于所述处理箱的一侧用于排出蒸汽的L型蒸汽管、设置于所述处理箱的上方用于添加辅助剂的加药箱、设置于所述处理箱的下端与所述处理箱通过管道连接的抽水池;以及
出料箱，通过管道与所述处理箱连接用于输出深度处理后的所述市政污泥。
2.根据权利要求1所述的市政污泥深度脱水一体化装置，其特征在于：
其中，所述预处理箱下方设有电机，该电机用于驱动所述搅拌轴。
3.根据权利要求1所述的市政污泥深度脱水一体化装置，其特征在于：
其中，所述处理箱的内部的上方还设置有除臭器。
4.根据权利要求1所述的市政污泥深度脱水一体化装置，其特征在于：
其中，所述过滤布具有：
本体，呈圆形;
四个安装孔，呈十字顶角设置在所述本体的边缘上;以及数个过滤孔，设置在所述本体的中央区域。
5.根据权利要求1所述的市政污泥深度脱水一体化装置，其特征在于：
其中，所述加药箱具有：
絮凝剂加药槽，通过第一输送管道和所述处理箱固定连接;以及
表面活性剂加药槽，通过第二输送管道和所述处理箱固定连接。
说明书
市政污泥深度脱水一体化装置
技术领域
本实用新型涉及污泥脱水设备领域，特别涉及市政污泥深度脱水一体化装置。
背景技术
污泥是在污水处理过程中产生的一种粘稠状的副产物。污泥富含机物，而有机物具有超高的含水量使得污泥形成庞大体积的粘稠状物。污泥脱水就是把含水量高的污泥脱除其中的水分，使粘稠状污泥转化为半固态或固态泥块的处理方法。目前，在我国大量的污泥排出之后没有经过处理，而是直接进行填埋，严重破坏生态环境和周围资源。常见的市政污泥脱水装置也存在一定的弊端，如污泥脱水不彻底，脱水以后体积较大，污泥处理之后任然是臭的。
实用新型内容
本实用新型是为了解决上述问题而进行的，目的是为了提供一种市政污泥深度脱水一体化装置。

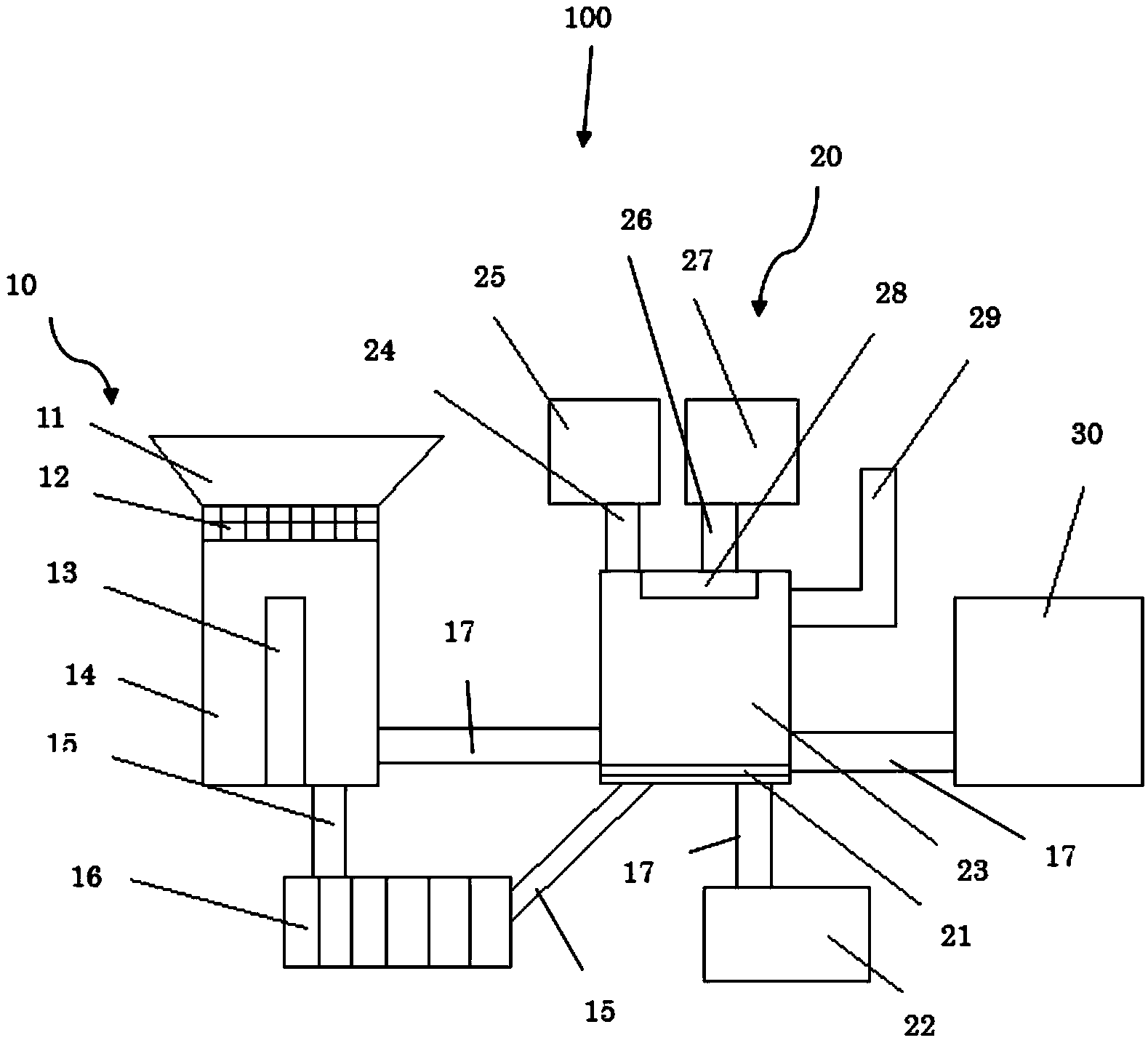

本实用新型市政污泥深度脱水一体化装置，具有这样的特征，包括：预处理部、深度处理部及出料箱。预处理部，包含用于添加市政污泥的进料斗、固定连接在进料斗的下端用于对市政污泥进行初步过滤的过滤网、固定连接在过滤网的下端用于对市政污泥容纳及预处理的预处理箱、安装于预处理箱内用于搅拌市政污泥的搅拌轴。深度处理部，通过管道与预处理箱连接，用于对预处理以后的市政污泥进行深度处理，包含用于容纳预处理后的市政污泥并进行深度处理的处理箱、设置于处理箱的内部用于深度过滤的过滤布、设置于处理箱的一侧用于排出蒸汽的L型蒸汽管、设置于处理箱的上方用于添加辅助剂的加药箱、设置于处理箱的下端与处理箱通过管道连接的抽水池。出料箱，通过管道与处理箱连接用于输出深度处理后的市政污泥。
在本实用新型市政污泥深度脱水一体化装置，还可以具有这样的特征：其中，预处理箱下方设有电机，该电机用于驱动搅拌轴，处理箱的内部的上方还设置有除臭器，过滤布具有：本体，呈圆形;四个安装孔，呈十字顶角设置在本体的边缘上;以及数个过滤孔，设置在本体的中央区域，加药箱具有：絮凝剂加药槽，通过第一输送管道和处理箱固定连接，以及表面活性剂加药槽，通过第二输送管道和处理箱固定连接。
实用新型内容的作用与效果
本实用新型提出的一种市政污泥一体化装置，有益效果在于：通过粗过滤网，去除污泥中较大颗粒，利用电机带动搅拌轴对污泥均匀搅拌，同时利用加药箱添加的辅助剂对污水进行深度处理，通过除臭器去除污泥中的臭气，利用抽水池抽出污泥处理后的水，通过蒸汽管排出污泥处理后的蒸汽，以及通过出料箱输出处理后的污泥。整个脱水装置操作方便，脱水和除臭的效果相对于传统方式更好。
