申请日2018.04.13
公开(公告)日2018.12.21
IPC分类号C02F9/10
摘要
本实用新型公开了一种便于污水利用的废水净化装置，该种污水净化器使用时不会造成污水的溢出造成不必要的污染，多个催化沉降杆能对污水进行高效的沉降处理，污水浓度传感器会对沉降后的污水进行及时的浓度检测，当水质达标时则会通过单向阀流出，从过滤室流出的水会在单向渗透板上进行二次过滤处理，氯气速率调节器和氯气控制阀能对氯气释放量与释放速度进行调控避免浓度较高使人们使用起来产生意外，此种污水净化器能对污水进行多次过滤处理，能对污水纯净度进行精确的检测，会通过加热以及消毒处理使净化后的水使用起来更为安全。
权利要求书

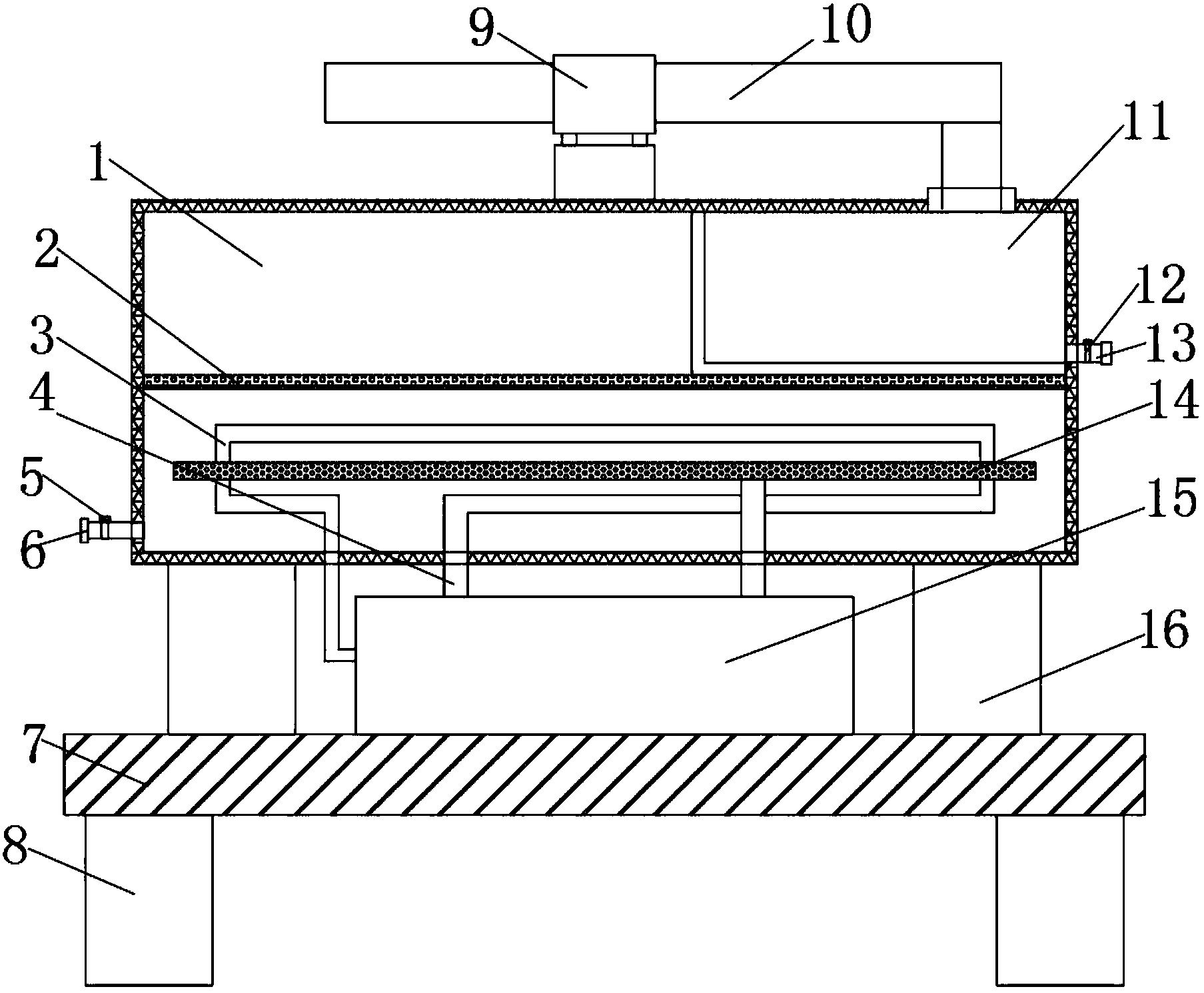

1.一种便于污水利用的废水净化装置，包括污水净化器主体(1)、单向渗透板(2)、加热管(3)、热水添加管(4)、出水管调节阀(5)、出水管(6)、底板(7)、支撑腿(8)、进水泵(9)、进水管(10)、过滤室(11)、污物排放管调节阀(12)、污物排放管(13)、净化孔板(14)、控制箱(15)、支柱(16)、加热水箱(17)、回流管(18)、加热器(19)、热水泵(20)、氯气释放管(21)、氯气速率调节器(22)、氯气控制阀(23)、氯气存储罐(24)、催化沉降杆(25)、污水浓度传感器(26)和单向阀(27)，其特征在于：所述污水净化器主体(1)的顶部安装有通过螺栓连接的所述进水泵(9)和法兰连接的所述进水管(10)，且所述进水泵(9)通过法兰连接于所述进水管(10)，所述进水管(10)的下方安装有所述过滤室(11)，所述过滤室(11)的内部嵌套有多个所述催化沉降杆(25)，所述过滤室(11)的中部法兰连接有所述单向阀(27)，所述单向阀(27)的一侧固定连接有所述污水浓度传感器(26)，且所述污水浓度传感器(26)位于所述过滤室(11)内部，所述过滤室(11)的底部安装有嵌套在所述污水净化器主体(1)中部的所述单向渗透板(2)，所述单向渗透板(2)的下方安装有通过热水添加管(4)连接的所述加热管(3)和通过所述氯气释放管(21)连接的所述净化孔板(14)，所述污水净化器主体(1)的侧面安装有通过法兰连接的所述出水管(6)和所述污物排放管(13)，且所述污物排放管(13)位于所述过滤室(11)的底部，所述污物排放管(13)的一端安装有所述污物排放管调节阀(12)，所述出水管(6)位于所述污水净化器主体(1)的底部，所述出水管(6)的一端安装有所述出水管调节阀(5)，所述污水净化器主体(1)的下方安装有通过所述支柱(16)连接的所述底板(7)，所述底板(7)的顶部安装有通过螺栓连接的所述控制箱(15)，且所述控制箱(15)位于所述支柱(16)的内侧，所述控制箱(15)的内侧设有所述加热水箱(17)和所述氯气存储罐(24)，所述加热水箱(17)的底部安装有通过所述热水添加管(4)连接的所述热水泵(20)，所述加热水箱(17)的内部安装有通过法兰连接的所述回流管(18)和通过嵌套连接的所述加热器(19)，所述氯气存储罐(24)的上方安装有通过所述氯气释放管(21)连接的所述氯气速率调节器(22)和所述氯气控制阀(23)，且所述氯气速率调节器(22)位于所述氯气控制阀(23)的上方，且所述氯气释放管(21)与所述净化孔板(14)通过法兰连接，所述底板(7)的底部焊接有所述支撑腿(8)。
2.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述进水泵(9)、所述加热器(19)、所述热水泵(20)、所述氯气速率调节器(22)和所述污水浓度传感器(26)均电性连接于电源。
3.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述进水泵(9)与所述进水管(10)通过连接法兰连接。
4.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述支撑腿(8)与所述底板(7)通过焊接。
5.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述控制箱(15)与所述底板(7)通过螺栓紧固件连接。
6.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述催化沉降杆(25)与所述过滤室(11)通过嵌套连接。
说明书
一种便于污水利用的废水净化装置
技术领域
本实用新型涉及一种废水净化装置，具体为一种便于污水利用的废水净化装置。
背景技术
生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性，由于水资源的过分浪费，使用过后的水不能再次被利用，现有的废水净化装置净化较为不彻底，使用起来安全性较低。
因此，需要设计一种便于污水利用的废水净化装置来解决此类问题。
实用新型内容
本实用新型的目的在于提供一种便于污水利用的废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于污水利用的废水净化装置，包括污水净化器主体、单向渗透板、加热管、热水添加管、出水管调节阀、出水管、底板、支撑腿、进水泵、进水管、过滤室、污物排放管调节阀、污物排放管、净化孔板、控制箱、支柱、加热水箱、回流管、加热器、热水泵、氯气释放管、氯气速率调节器、氯气控制阀、氯气存储罐、催化沉降杆、污水浓度传感器和单向阀，所述污水净化器主体的顶部安装有通过螺栓连接的所述进水泵和法兰连接的所述进水管，且所述进水泵通过法兰连接于所述进水管，所述进水管的下方安装有所述过滤室，所述过滤室的内部嵌套有多个所述催化沉降杆，所述过滤室的中部法兰连接有所述单向阀，所述单向阀的一侧固定连接有所述污水浓度传感器，且所述污水浓度传感器位于所述过滤室内部，所述过滤室的底部安装有嵌套在所述污水净化器主体中部的所述单向渗透板，所述单向渗透板的下方安装有通过热水添加管连接的所述加热管和通过所述氯气释放管连接的所述净化孔板，所述污水净化器主体的侧面安装有通过法兰连接的所述出水管和所述污物排放管，且所述污物排放管位于所述过滤室的底部，所述污物排放管的一端安装有所述污物排放管调节阀，所述出水管位于所述污水净化器主体的底部，所述出水管的一端安装有所述出水管调节阀，所述污水净化器主体的下方安装有通过所述支柱连接的所述底板，所述底板的顶部安装有通过螺栓连接的所述控制箱，且所述控制箱位于所述支柱的内侧，所述控制箱的内侧设有所述加热水箱和所述氯气存储罐，所述加热水箱的底部安装有通过所述热水添加管连接的所述热水泵，所述加热水箱的内部安装有通过法兰连接的所述回流管和通过嵌套连接的所述加热器，所述氯气存储罐的上方安装有通过所述氯气释放管连接的所述氯气速率调节器和所述氯气控制阀，且所述氯气速率调节器位于所述氯气控制阀的上方，且所述氯气释放管与所述净化孔板通过法兰连接，所述底板的底部焊接有所述支撑腿。
进一步的，所述进水泵、所述加热器、所述热水泵、所述氯气速率调节器和所述污水浓度传感器均电性连接于电源。
进一步的，所述进水泵与所述进水管通过连接法兰连接。
进一步的，所述支撑腿与所述底板通过焊接。
进一步的，所述控制箱与所述底板通过螺栓紧固件连接。
进一步的，所述催化沉降杆与所述过滤室通过嵌套连接。
与现有技术相比，本实用新型的有益效果是：该种污水净化器主体的顶部安装有通过螺栓连接的进水泵和法兰连接的进水管，法兰连接比较精密，使用时不会造成污水的溢出造成不必要的污染，污水在进水泵的带动下从进水管进入过滤室，催化沉降杆嵌套在过滤室内部，多个催化沉降杆能对污水进行高效的沉降处理，污水浓度传感器会对沉降后的污水进行及时的浓度检测，当水质达标时则会通过单向阀流出，从过滤室流出的水会在单向渗透板上进行二次过滤处理，经过单向渗透板的较优质量的水会在热水添加管的加热下进行供用户使用，同时水分较热时能促进催化沉降杆的催化速率，净化孔板能对水进行消毒处理，污水净化器主体的侧面安装有通过法兰连接的出水管和污物排放管，沉降过程产生的污泥会通过污物排放管排出，当水需要使用时可以通过控制出水管调节阀进行打开与关闭，热水泵带动内部的热水进入加热管中加热然后从回流管重新回流到加热水箱内部，氯气速率调节器和氯气控制阀能对氯气释放量与释放速度进行调控避免浓度较高使人们使用起来产生意外，此种污水净化器能对污水进行多次过滤处理，能对污水纯净度进行精确的检测，会通过加热以及消毒处理使净化后的水使用起来更为安全。
