申请日2018.04.13
公开(公告)日2018.12.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种印刷清洗污水循环回用管网系统，包括布设在印刷机清洗排污口的污水收集管网、与污水收集管网接通的格栅过滤池、与格栅过滤池接通的除铁过滤器、与除铁过滤器接通的碳滤池、与碳滤池接通的污水处理系统、与污水处理系统接通的回水池、与回水池接通的回用管网。本实用新型在实现对清洗污水循环回用的同时对污水进行初步处理，以提升污水处理系统处理效率和降低设备故障率。
权利要求书
1.一种印刷清洗污水循环回用管网系统，其特征在于：其包括布设在印刷机清洗排污口的污水收集管网、与污水收集管网接通的格栅过滤池、与格栅过滤池接通的除铁过滤器、与除铁过滤器接通的碳滤池、与碳滤池接通的污水处理系统、与污水处理系统接通的回水池、与回水池接通的回用管网。
2.根据权利要求1所述的一种印刷清洗污水循环回用管网系统，其特征在于：所述格栅过滤池内间隔设置有多个过滤格栅，多个过滤格栅的滤孔的孔径按水流方向逐渐减小。
3.根据权利要求1所述的一种印刷清洗污水循环回用管网系统，其特征在于：所述除铁过滤器包括滤壳及间隔交错插装在滤壳内的多个磁铁块。
4.根据权利要求1所述的一种印刷清洗污水循环回用管网系统，其特征在于：所述回水池与所述回用管网之间安装有回用水泵。
说明书
一种印刷清洗污水循环回用管网系统
技术领域
本实用新型涉及一种印刷清洗污水循环回用管网系统，属于污水处理技术领域。
背景技术
在印刷包装行业，对印刷机械、机台清洗会产生大量的清洗废水，目前行业对清洗废水都是进行净化处理后达标排放。鉴于设备清洗用水对水质要求较低，因此对处理后的清水回用循环是节约水资源的有效途径之一。同时现有的清洗废水的回收管网对废水不做初步处理，直接排入污水池进污水处理系统处理。由于清洗废水中含有一定量的纸屑、铁屑等固体杂质，容易对超滤器等设备造成堵塞、磨损，甚至引起设备故障，增加了维护成本。
实用新型内容
针对上述不足，本实用新型提供一种印刷清洗污水循环回用管网系统，在实现对清洗污水循环回用的同时对污水进行初步处理，以提升污水处理系统处理效率和降低设备故障率。
本实用新型的技术方案为：

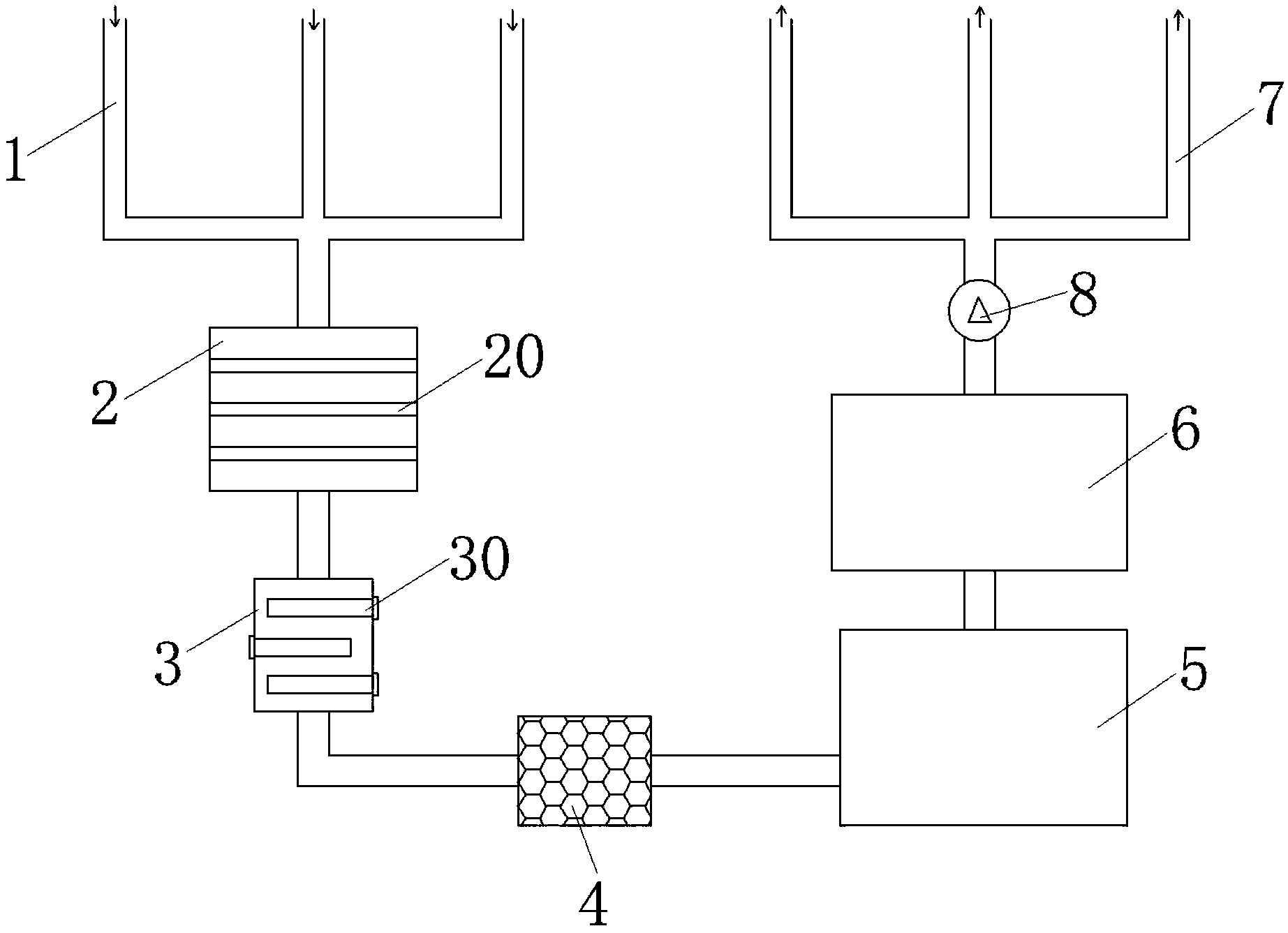

一种印刷清洗污水循环回用管网系统，包括布设在印刷机清洗排污口的污水收集管网、与污水收集管网接通的格栅过滤池、与格栅过滤池接通的除铁过滤器、与除铁过滤器接通的碳滤池、与碳滤池接通的污水处理系统、与污水处理系统接通的回水池、与回水池接通的回用管网。
所述格栅过滤池内间隔设置有多个过滤格栅，多个过滤格栅的滤孔的孔径按水流方向逐渐减小。
所述除铁过滤器包括滤壳及间隔交错插装在滤壳内的多个磁铁块。
所述回水池与所述回用管网之间安装有回用水泵。
本实用新型的优点是：本实用新型通过过滤格栅、除铁磁铁、活性炭对清洗污水进行初步处理，滤除纸箱、铁屑等固体杂质，以提升污水处理系统处理效率和降低设备故障。设置回用泵和回用管网，实现清洗水的循环回用，以降低清洗水耗，节约水资源。
