申请日2018.04.13
公开(公告)日2018.12.25
IPC分类号C05F7/00; C05F17/02; C05F3/06
摘要
本实用新型涉及保温隔热耐火材料领域，尤其涉及一种污泥肥料制备结构。制备结构包含一个容器，容器上方包含两个入口，两个入口分别为污泥入口和人粪入口，所述的污泥入口和人粪入口分别为漏斗形，所述的容器内部分为多层的分隔板，多层的分隔板通过中部管道从上往下串起来，所述的容器边侧连接有轴，轴包含两个并且轴通过轴承可转安装在机体上，轴能够带动着容器进行转动。使用的时候，通过不同的五口添加不同的物料，实现物料混合以及分层，随后通过手工摇动或者定期摇动使得容器能够晃动，方便物料的混合，不用人去翻动了。
权利要求书

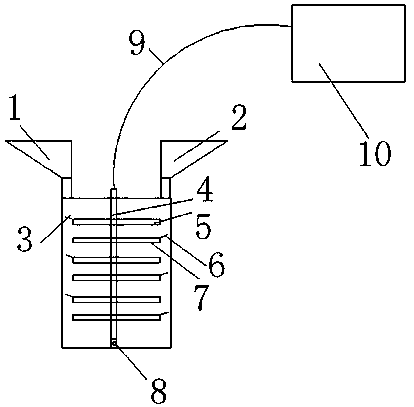

1.一种污泥肥料制备结构，其特征在于，制备结构包含一个容器，容器上方包含两个入口，两个入口分别为污泥入口(1)和人粪入口(2)，所述的污泥入口和人粪入口分别为漏斗形，所述的容器内部分为多层的分隔板，多层的分隔板通过中部管道(4)从上往下串起来，所述的容器边侧连接有轴，轴包含两个并且轴通过轴承可转安装在机体上，轴能够带动着容器进行转动。
2.如权利要求1所述的一种污泥肥料制备结构，其特征在于，所述的分隔板部分包含左侧导向板，部分包含右侧导向板，左侧导向板和右侧导向板各自为倾斜的片状结构，能够导向从污泥入口(1)和人粪入口(2)下来的物质。
3.如权利要求1所述的一种污泥肥料制备结构，其特征在于，所述的中部管道为空心管，该空心管通过气管连接着气泵，中部管道的下方包含孔。
说明书
一种污泥肥料制备结构
技术领域
本实用新型涉及保温隔热耐火材料领域，尤其涉及一种污泥肥料制备结构。
背景技术
为了促进堆肥的好氧发酵，又提出了被盖洛尔法，即将固体废物和人粪肥分层交替堆积，并使翻堆由一二次改为多次翻堆。但是很脏，且人工操作不易。
实用新型内容
实用新型的目的：为了提供一种效果更好的污泥肥料制备结构，具体目的见具体实施部分的多个实质技术效果。
为了达到如上目的，本实用新型采取如下技术方案：
一种污泥肥料制备结构，其特征在于，制备结构包含一个容器，容器上方包含两个入口，两个入口分别为污泥入口和人粪入口，所述的污泥入口和人粪入口分别为漏斗形，所述的容器内部分为多层的分隔板，多层的分隔板通过中部管道从上往下串起来，所述的容器边侧连接有轴，轴包含两个并且轴通过轴承可转安装在机体上，轴能够带动着容器进行转动。
本实用新型进一步技术方案在于，所述的分隔板部分包含左侧导向板，部分包含右侧导向板，左侧导向板和右侧导向板各自为倾斜的片状结构，能够导向从污泥入口和人粪入口下来的物质。
本实用新型进一步技术方案在于，所述的中部管道为空心管，该空心管通过气管连接着气泵，中部管道的下方包含孔。
采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：使用的时候，通过不同的五口添加不同的物料，实现物料混合以及分层，随后通过手工摇动或者定期摇动使得容器能够晃动，方便物料的混合，不用人去翻动了。
