申请日2018.04.13
公开(公告)日2018.12.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有多层过滤的污水处理设备，包括底座，所述底座的上表面设有外壳体，且与所述外壳体固定连接，所述外壳体的左侧表面设有进水管，所述进水管与所述外壳体固定连接，所述外壳体的右侧表面设有出水管，所述出水管与所述外壳体固定连接;在一级接触池的内部设有第一滤网和第二滤网，且在沉淀池的内部设有第三滤网，用多个滤网进行过了，使污水中的杂质处理更加彻底，提高了污水处理设备的工作效率，在一级接触池和二级接触池的内表壁设有加热器，进行污水处理时，热管发出热量，将污水加热，使污水中的杂质与反应物快速反应，提高化学反应速率，提高了污水处理设备的工作效率。
权利要求书

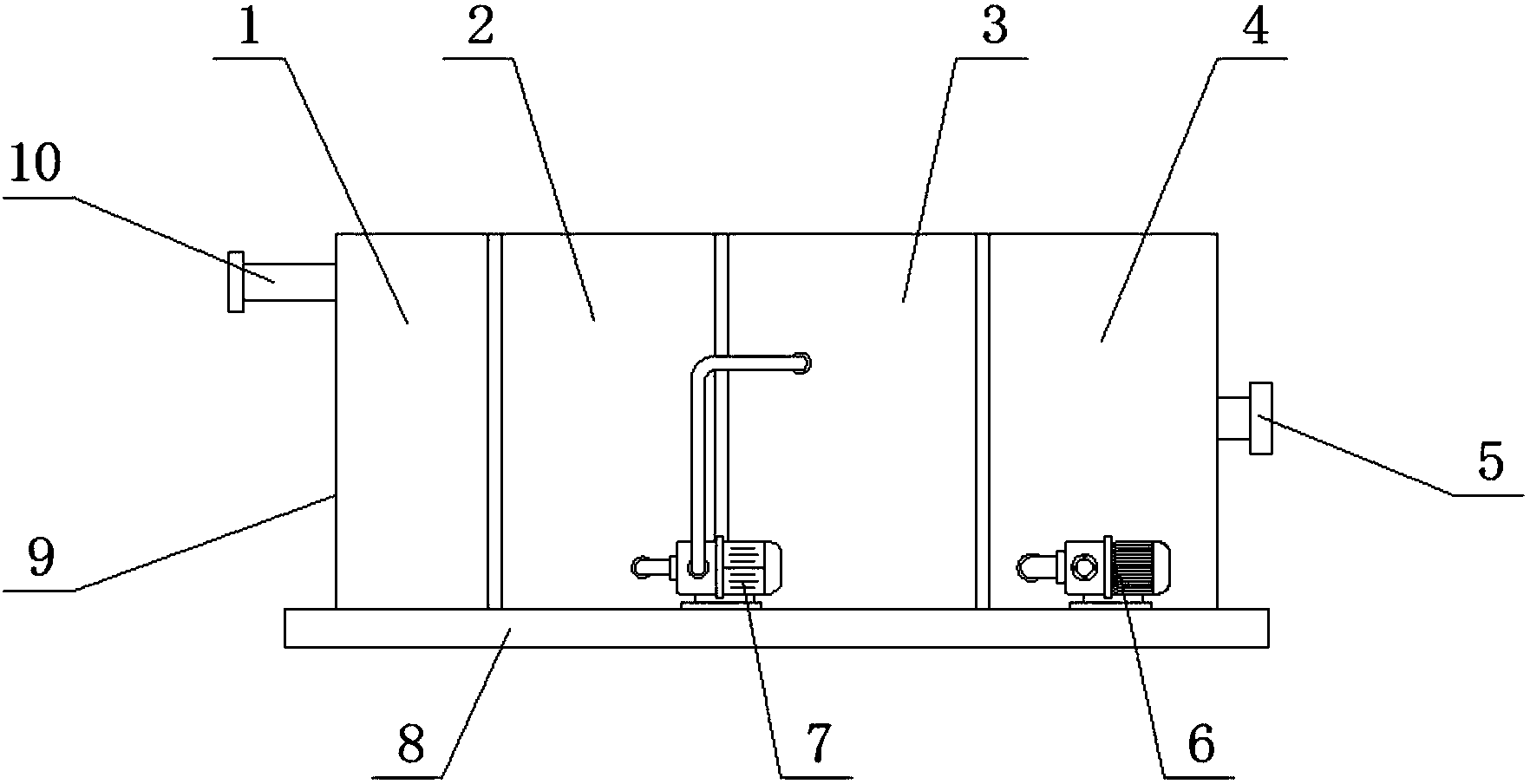

1.一种具有多层过滤的污水处理设备，包括底座(8)，其特征在于：所述底座(8)的上表面设有外壳体(9)，且与所述外壳体(9)固定连接，所述外壳体(9)的左侧表面设有进水管(10)，所述进水管(10)与所述外壳体(9)固定连接，所述外壳体(9)的右侧表面设有出水管(5)，所述出水管(5)与所述外壳体(9)固定连接，所述外壳体(9)左端内部设有初沉池(1)，且与所述初沉池(1)连接，所述初沉池(1)的右端设有一级接触池(2)，且与所述一级接触池(2)固定连接，所述一级接触池(2)的右端设有二级接触池(3)，且与所述二级接触池(3)固定连接，所述二级接触池(3)的右端设有沉淀池(4)，且与所述沉淀池(4)固定连接，所述底座(8)的上表面设有第一水泵(7)，所述第一水泵(7)与所述底座(8)固定连接，且所述第一水泵(7)位于所述外壳体(9)的前表面，所述底座(8)的右端上表面设有污泥泵(6)，所述污泥泵(6)与所述底座(8)固定连接，且所述污泥泵(6)位于所述外壳体(9)的右端前表面，所述初沉池(1)的内部设有第二水泵(11)，且与所述第二水泵(11)固定连接，所述一级接触池(2)的内部固定有第一滤网(16)，所述第一滤网(16)的右侧设有第二滤网(12)，所述第二滤网(12)与所述一级接触池(2)固定连接，所述二级接触池(3)的内表壁设有加热器(13)，所述加热器(13)与所述二级接触池(3)固定连接，所述二级接触池(3)的内部设有曝气机(14)，且与所述曝气机(14)固定连接，所述沉淀池(4)的内部设有第三滤网(15)，且与所述第三滤网(15)固定连接，所述加热器(13)的内部设有发热管(18)，所述发热管(18)与所述加热器(13)固定连接，所述加热器(13)的左端设有安装板(17)，且与所述安装板(17)固定连接，所述污泥泵(6)、第一水泵(7)、第二水泵(11)、加热器(13)和所述曝气机(14)均与外部电源电性连接。
2.根据权利要求1所述的一种具有多层过滤的污水处理设备，其特征在于：所述加热器(13)共设有两个，两个所述加热器(13)分别固定安装在所述一级接触池(2)和所述二级接触池(3)的内表壁。
3.根据权利要求1所述的一种具有多层过滤的污水处理设备，其特征在于：所述安装板(17)共设有两个，所述加热器(13)与所述二级接触池(3)之间通过所述安装板(17)固定连接。
4.根据权利要求1所述的一种具有多层过滤的污水处理设备，其特征在于：所述第一水泵(7)的输出端和输入端均设有第一导管，所述第一水泵(7)与所述一级接触池(2)之间通过所述第一导管固定连接，所述第一水泵(7)与所述二级接触池(3)之间通过所述第一导管固定连接。
5.根据权利要求1所述的一种具有多层过滤的污水处理设备，其特征在于：所述污泥泵(6)的输入端设有污泥管，所述污泥泵(6)与所述沉淀池(4)之间通过所述污泥管固定连接。
6.根据权利要求1所述的一种具有多层过滤的污水处理设备，其特征在于：所述第二水泵(11)的输出端设有第二导管，所述第二水泵(11)与所述一级接触池(2)之间通过所述第二导管固定连接。
说明书
一种具有多层过滤的污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种具有多层过滤的污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
原有的污水处理设备的过滤装置较少，去除杂质效率低，降低了污水处理设备的工作效率，且在一级接触池和二级接触池中反应速率较慢，使降低了污水处理设备的工作效率。
实用新型内容
本实用新型的目的在于提供一种具有多层过滤的污水处理设备，以解决上述背景技术中提出原有的污水处理设备的过滤装置较少，去除杂质效率低，降低了污水处理设备的工作效率，且在一级接触池和二级接触池中反应速率较慢，使降低了污水处理设备的工作效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有多层过滤的污水处理设备，包括底座，所述底座的上表面设有外壳体，且与所述外壳体固定连接，所述外壳体的左侧表面设有进水管，所述进水管与所述外壳体固定连接，所述外壳体的右侧表面设有出水管，所述出水管与所述外壳体固定连接，所述外壳体左端内部设有初沉池，且与所述初沉池连接，所述初沉池的右端设有一级接触池，且与所述一级接触池固定连接，所述一级接触池的右端设有二级接触池，且与所述二级接触池固定连接，所述二级接触池的右端设有沉淀池，且与所述沉淀池固定连接，所述底座的上表面设有第一水泵，所述第一水泵与所述底座固定连接，且所述第一水泵位于所述外壳体的前表面，所述底座的右端上表面设有污泥泵，所述污泥泵与所述底座固定连接，且所述污泥泵位于所述外壳体的右端前表面，所述初沉池的内部设有第二水泵，且与所述第二水泵固定连接，所述一级接触池的内部固定有第一滤网，所述第一滤网的右侧设有第二滤网，所述第二滤网与所述一级接触池固定连接，所述二级接触池的内表壁设有加热器，所述加热器与所述二级接触池固定连接，所述二级接触池的内部设有曝气机，且与所述曝气机固定连接，所述沉淀池的内部设有第三滤网，且与所述第三滤网固定连接，所述加热器的内部设有发热管，所述发热管与所述加热器固定连接，所述加热器的左端设有安装板，且与所述安装板固定连接，所述污泥泵、第一水泵、第二水泵、加热器和所述曝气机均与外部电源电性连接。
优选的，所述加热器共设有两个，两个所述加热器分别固定安装在所述一级接触池和所述二级接触池的内表壁。
优选的，所述安装板共设有两个，所述加热器与所述二级接触池之间通过所述安装板固定连接。
优选的，所述第一水泵的输出端和输入端均设有第一导管，所述第一水泵与所述一级接触池之间通过所述第一导管固定连接，所述第一水泵与所述二级接触池之间通过所述第一导管固定连接。
优选的，所述污泥泵的输入端设有污泥管，所述污泥泵与所述沉淀池之间通过所述污泥管固定连接。
优选的，所述第二水泵的输出端设有第二导管，所述第二水泵与所述一级接触池之间通过所述第二导管固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，在一级接触池的内部设有第一滤网和第二滤网，且在沉淀池的内部设有第三滤网，用多个滤网进行过了，使污水中的杂质处理更加彻底，提高了污水处理设备的工作效率，在一级接触池和二级接触池的内表壁设有加热器，进行污水处理时，热管发出热量，将污水加热，使污水中的杂质与反应物快速反应，提高化学反应速率，提高了污水处理设备的工作效率。
