申请日2018.04.13
公开(公告)日2018.12.28
IPC分类号B01D29/01; B01D29/64; B01D29/96; B01D35/16
摘要
本实用新型公开了一种便于收集污物的污水处理装置，包括处理槽、过滤槽、电机、污物收集槽、清洗刷和刮板，所述处理槽左右两端中间位置安装有空心盒，所述空心盒上安装有过滤槽，所述空心盒上端右侧安装有固定圈，所述过滤槽左右两端中间位置安装有固定块，且固定块与空心盒连接，所述固定块上端安装有连接线，所述空心盒外侧下端安装有防护盒，所述防护盒内部右端安装有电机，所述电机的转轴与滑轮连接，所述连接线另一端贯穿固定圈与滑轮连接。本实用新型通过安装有过滤槽和电机，污水经过过滤槽内，污水内的污物会留在过滤槽内，电机工作可将过滤槽从处理槽内部拉伸至顶部，便于工作人员将收集到的污物清理，较为实用，适合广泛推广与使用。
权利要求书

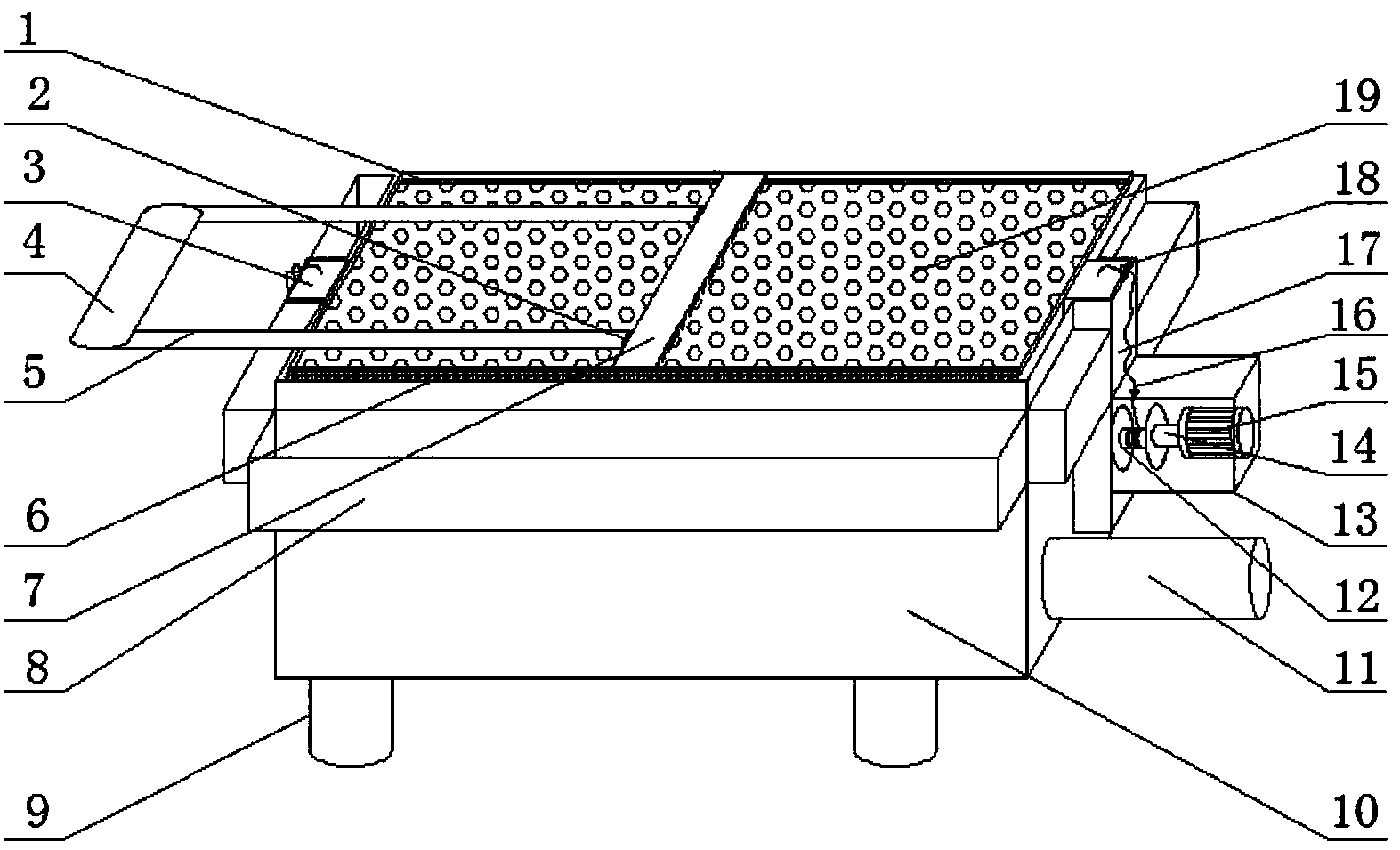

1.一种便于收集污物的污水处理装置，包括处理槽(10)、过滤槽(19)、电机(15)、污物收集槽(8)、清洗刷(6)和刮板(7)，其特征在于：所述处理槽(10)左右两端中间位置安装有空心盒(17)，所述空心盒(17)上安装有过滤槽(19)，所述空心盒(17)上端右侧安装有固定圈(18)，所述过滤槽(19)左右两端中间位置安装有固定块(3)，且固定块(3)与空心盒(17)连接，所述固定块(3)上端安装有连接线(16)，所述空心盒(17)外侧下端安装有防护盒(13)，所述防护盒(13)内部右端安装有电机(15)，所述电机(15)的转轴(14)与滑轮(12)连接，所述连接线(16)另一端贯穿固定圈(18)与滑轮(12)连接，所述过滤槽(19)外壁四周安装有清洗刷(6)，所述处理槽(10)外侧四周安装有污物收集槽(8)。
2.根据权利要求1所述的便于收集污物的污水处理装置，其特征在于：所述过滤槽(19)内部前后前端安装有滑槽(1)，所述滑槽(1)上安装有刮板(7)。
3.根据权利要求2所述的便于收集污物的污水处理装置，其特征在于：所述刮板(7)左端前后两侧安装有滚轴(2)，所述滚轴(2)上安装有支杆(5)，所述支杆(5)上安装有扶手(4)。
4.根据权利要求1所述的便于收集污物的污水处理装置，其特征在于：所述处理槽(10)下端四角均安装有固定柱(9)，所述处理槽(10)右侧前端安装有出水管(11)。
5.根据权利要求1所述的便于收集污物的污水处理装置，其特征在于：所述污物收集槽(8)左端安装有密封活动盖(20)，所述密封活动盖(20)与污物收集槽(8)通过合页(21)连接。
说明书
一种便于收集污物的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种便于收集污物的污水处理装置。
背景技术
目前，污水处理是当今社会重视的一大重点，包括生活污水，工业污水以及各种排污，污水中不仅会有各种重金属，而且还有一些污物，处理污水前需要将污物清理干净，避免处理过程中污物堵塞管道，而且处理过程中存在一些附着物，会吸附在处理槽内壁，长期淤积会减小处理槽容积，每次集中处理还需耗费大量人力物力。因此，我们提出一种便于收集污物的污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种便于收集污物的污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种便于收集污物的污水处理装置，包括处理槽、过滤槽、电机、污物收集槽、清洗刷和刮板，所述处理槽左右两端中间位置安装有空心盒，所述空心盒上安装有过滤槽，所述空心盒上端右侧安装有固定圈，所述过滤槽左右两端中间位置安装有固定块，且固定块与空心盒连接，所述固定块上端安装有连接线，所述空心盒外侧下端安装有防护盒，所述防护盒内部右端安装有电机，所述电机的转轴与滑轮连接，所述连接线另一端贯穿固定圈与滑轮连接，所述过滤槽外壁四周安装有清洗刷，所述处理槽外侧四周安装有污物收集槽。
进一步的，所述过滤槽内部前后前端安装有滑槽，所述滑槽上安装有刮板。
进一步的，所述刮板左端前后两侧安装有滚轴，所述滚轴上安装有支杆，所述支杆上安装有扶手。
进一步的，所述处理槽下端四角均安装有固定柱，所述处理槽右侧前端安装有出水管。
进一步的，所述污物收集槽左端安装有密封活动盖，所述密封活动盖与污物收集槽通过合页连接。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的便于收集污物的污水处理装置，通过安装有过滤槽和电机，污水经过过滤槽内，污水内的污物会留在过滤槽内，电机工作可将过滤槽从处理槽内部拉伸至顶部，便于工作人员将收集到的污物清理。
2.本实用新型的便于收集污物的污水处理装置，通过在过滤槽外侧四周安装有清洗刷，过滤槽在上下移动时，即可清洗处理槽内壁，避免附着物吸附在处理槽上，减小收纳容积。
3.本实用新型的便于收集污物的污水处理装置，通过安装有污物收集槽，不仅便于直接将过滤槽内的污物放进污物收集槽内，而且便于工作人员清理污物收集槽，实现污水和污物处理两不耽误。
