申请日2018.04.12
公开(公告)日2018.07.17
IPC分类号C02F9/14
摘要
本发明涉及一种装配式污水处理场站，包括一体化设备及与一体化设备管道连接的格栅调节池、污泥池和清水池，一体化设备、格栅调节池、污泥池及清水池均为放置式的成型设备;一体化设备内部依次设置有厌氧池、兼氧池、MBBR池、沉淀池及过滤池。同时还公开了该装配式污水处理场站的建设方法。本发明设备均为放置式结构，直接放置安装连接后即可使用，建设周期短，成本低，对周边的环境影响少。
权利要求书

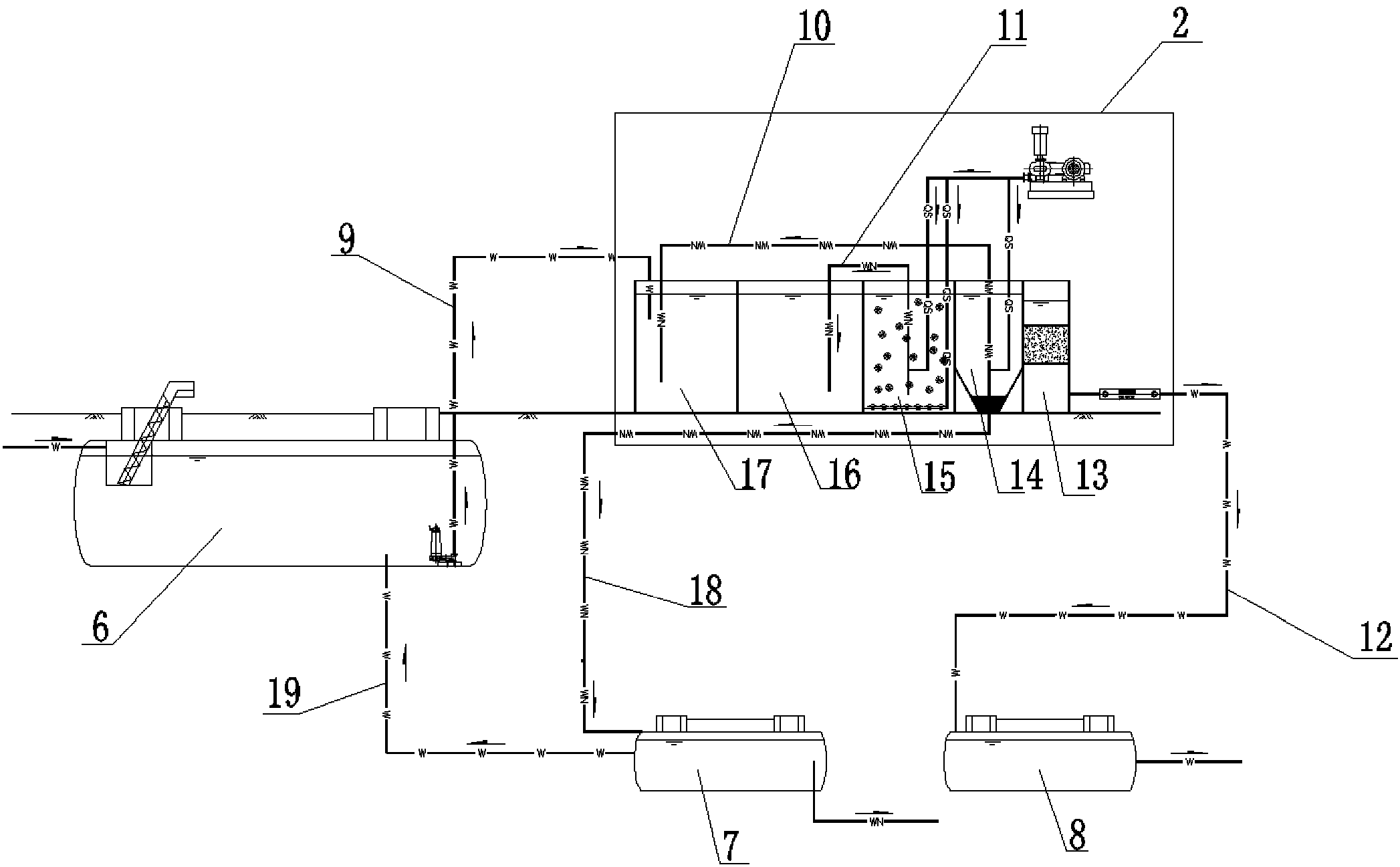

1.一种装配式污水处理场站，其特征在于，包括一体化设备(2)及与一体化设备(2)管道连接的格栅调节池(6)、污泥池(7)和清水池(8)，一体化设备(2)、格栅调节池(6)、污泥池(7)及清水池(8)均为放置式的成型设备;
其中，
所述一体化设备(2)内部依次设置有相互连通的厌氧池(17)、兼氧池(16)、MBBR池(15)、沉淀池(14)及过滤池(13)，所述厌氧池(17)和沉淀池(14)之间连设置有第一污泥回流管(10)，所述兼氧池(16)和MBBR池(15)之间连设置有硝化液回流管(11);
所述格栅调节池(6)与厌氧池(17)之间通过第一污水管(9)连通，所述过滤池(13)与清水池(8)之间通过第二污水管(12)连通，所述沉淀池(14)与污泥池(7)之间通过污泥管(18)连通;所述格栅调节池(6)与污泥池(7)之间还连通有上清液回流管(19)。
2.根据权利要求1所述的一种装配式污水处理场站，其特征在于，所述一体化设备(2)内部还设置有设备间(20)，设备间(20)内设置有鼓风机(24)、控制柜(32)及除磷加药系统(23)，所述兼氧池(16)和沉淀池(14)内均设置有风管(21)，风管(21)通过管道与所述鼓风机(24)连通，所述MBBR池(15)内还设置有带曝气头(26)的曝气管(25)，曝气管(25)同样与所述鼓风机(24)连通，所述除磷加药系统(23)与所述MBBR池(15)连通。
3.根据权利要求2所述的一种装配式污水处理场站，其特征在于，所述第二污水管(12)上还设置有紫外线消毒器(22)，紫外线消毒器(22)设置在设备间(20)内。
4.根据权利要求1所述的一种装配式污水处理场站，其特征在于，所述兼氧池(16)和MBBR池(15)之间还设置有硝化液回流系统(27)。
5.根据权利要求1所述的一种装配式污水处理场站，其特征在于，所述MBBR池(15)内还设置有D0在线检测仪(30)。
6.根据权利要求1所述的一种装配式污水处理场站，其特征在于，所述沉淀池(14)还连接有排渣器(33)。
7.根据权利要求1所述的一种装配式污水处理场站，其特征在于，所述格栅调节池(6)、污泥池(7)及清水池(8)均包括罐体，罐体上端设置有检查孔，罐体下端设置有设备基础，所述格栅调节池和清水池内均设置有提升泵。
8.一种装配式污水处理场站的建设方法，其特征在于，该方法包括以下步骤：
S1 根据需要选取一体化设备、格栅调节池、污泥池及清水池型号，设计以上设备的施工图纸;
S2 选取场地，将场地整平，并通水、通电及通路，即三通一平;
S3 设立围挡，放线并设置五牌一图;
S4 挖基坑，验槽，进行设备基础施工;
S5 根据施工图纸将一体化设备、格栅调节池、污泥池及清水池定位安装于基坑内，并连通管道和电线，完成设备组装;
S6 设备安装后回填基坑;
S7 进行设备单机调试、联机调试及生化调试;
S8 完成装配式污水处理场站建设，竣工验收。
说明书
一种装配式污水处理场站及其建设方法
技术领域
本发明涉及污水处理场站，属于污水建筑工程技术领域，更具体地说，本发明涉及一种装配式污水处理场站;同时，本发明还公开了该装配式污水处理场站的建设方法。
背景技术
随着科技的进步和时代的发展，污水处理场站的建设模式也在不断发展进步，现有的污水处理场站建设方式主要以以下两种方式存在;
1)全钢筋混泥土现浇模式：该模式的施工过程为施工图纸设计(含工艺设计、结构设计、建筑设计、电气设计、自控设计、总平设计)、三通一平、零时设施、基坑开挖、主体浇筑、回填、内部设备安装、调试、验收。该模式存在施工周期长，对周边环境影响大，不适合小型、微型场站的建设;
2)半钢筋混泥土半设备模式：该模式主要以主体工艺为设备，其他单体工艺为钢筋混泥土模式，模式的施工过程为施工图纸设计(含工艺设计、结构设计、建筑设计、电气设计、自控设计、总平设计)、三通一平、零时设施、基坑开挖、主体浇筑、回填、内部设备安装、调试、验收，此模式只是将工程的主体工艺设备化，减少了整个工程的主体结构的浇筑以及相应的内部设备安装，该模式相对全钢筋混泥土现浇模式施工周期要短一些，但是同样存在对周边环境影响大，质量控制难等问题;
基于以上两种污水处理场站的建设方法，其均存在以下技术问题：1、设备安装复杂、工程量大，对周边环境影响较大;2、成本高，主要体现在施工成本和人力成本上;3、场站设备均为现场施工现场形成，存在不可重复利用的问题，设备使用后无法再次运用至其它场站，同样造成了成本的增加，具有局限性;4、场站建设周期时间较长，整个项目周期较长，费时费力。
基于以上技术问题，现有的污水处理场站在建设时还是存在诸多问题，无法得到有力的推广和成本的降低。
发明内容
基于以上技术问题，本发明提供了一种装配式污水处理场站，从而解决了以往污水处理场站建设成本高、周期长及影响环境的技术问题;同时，本发明还公开了该装配式污水处理场站的建设方法，该方法具有成本低、周期短、环境影响少的技术效果。
为解决以上技术问题，本发明采用的技术方案如下：
一种装配式污水处理场站，包括一体化设备及与一体化设备管道连接的格栅调节池、污泥池和清水池，一体化设备、格栅调节池、污泥池及清水池均为放置式的成型设备;
其中，
所述一体化设备内部依次设置有相互连通的厌氧池、兼氧池、MBBR池、沉淀池及过滤池，所述厌氧池和沉淀池之间连设置有第一污泥回流管，所述兼氧池和MBBR池之间连设置有硝化液回流管;
所述格栅调节池与厌氧池之间通过第一污水管连通，所述过滤池与清水池之间通过第二污水管连通，所述沉淀池与污泥池之间通过污泥管连通;所述格栅调节池与污泥池之间还连通有上清液回流管。
基于以上技术方案，所述一体化设备内部还设置有设备间，设备间内设置有鼓风机、控制柜及除磷加药系统，所述兼氧池和沉淀池内均设置有风管，风管通过管道与所述鼓风机连通，所述MBBR池内还设置有带曝气头的曝气管，曝气管同样与所述鼓风机连通，所述除磷加药系统与所述MBBR池连通。
基于以上技术方案，所述第二污水管上还设置有紫外线消毒器，紫外线消毒器设置在设备间内。
基于以上技术方案，所述兼氧池和MBBR池之间还设置有硝化液回流系统。
基于以上技术方案，所述MBBR池内还设置有DO在线检测仪。
基于以上技术方案，所述沉淀池还连接有排渣器。
基于以上技术方案，所述格栅调节池、污泥池及清水池均包括罐体，罐体上端设置有检查孔，罐体下端设置有设备基础，所述格栅调节池和清水池内均设置有提升泵。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明设备均为放置式结构，直接放置安装连接后即可使用，安装方便快捷，建设周期短，成本低，且无需过多施工，对场地要求低，对周边的环境影响少。
2、本发明通过将厌氧池、兼氧池、MBBR池、沉淀池及过滤池形成一个独立的整体设备，从而简化了设备结构和占用面积。
3、本发明通过合理设计污水处理设备结构，使得污水处理分布进行，污水处理效果好。
同时，本发明还公开了一种基于以上装配式污水处理场站的建设方法，该方法包括以下步骤：
S1根据需要选取一体化设备、格栅调节池、污泥池及清水池型号，设计以上设备的施工图纸;
S2选取场地，将场地整平，并通水、通电及通路，即三通一平;
S3设立围挡，放线并设置五牌一图;
S4挖基坑，验槽，进行设备基础施工;
S5根据施工图纸将一体化设备、格栅调节池、污泥池及清水池定位安装于基坑内，并连通管道和电线，完成设备组装;
S6设备安装后回填基坑;
S7进行设备单机调试、联机调试及生化调试;
S8完成装配式污水处理场站建设，竣工验收。
本发明的建设方法相对于现有技术，具有以下有益效果：
1、本方法通过直接放置安装的方式将设备安装使用，简化了施工步骤和流程，缩短了建筑施工时间，节约了工期，降低了成本。
2、本方法通过预先加工形成整套设备，从而降低了施工难度和时间，保证了施工质量。
3、本方法降低了施工对环境的影响，噪音和空气污染小，节能环保。
