申请日2018.04.12
公开(公告)日2018.08.28
IPC分类号B01D29/03; B01D29/56
摘要
本发明涉及农村污水处理领域，具体涉及一种改进型农村污水过滤装置，包括罐体、导流组件及可更换滤网组件;本发明提供一种改进型农村污水过滤装置，采用上下分层式设计，通过转动电机带动螺旋叶片对污水进行引流导向，配合多处过滤层，实现对污水的多重过滤，保证过滤效果;过滤层采用组件式设计，方便更换;污水被螺旋叶片带动具有一定的流速，相较于静置式过滤，有效提高过滤效率。
权利要求书
1.一种改进型农村污水过滤装置，其特征在于：包括罐体、导流组件及可更换滤网组件;所述罐体卧向设置，纵截面为矩形;所述罐体右端上部连接有进水管、右端下部连接有出水管;所述罐体中部设置有隔板，隔板左端设置有通水孔;所述导流组件设置了两组，其中一组位于罐体左上部、另一组位于罐体右下部，并以罐体中心原点对称;所述导流组件包括设置在罐体外侧的转动电机、转轴及螺旋叶片，转动电机连接转轴，转轴伸入到罐体内并设置有螺旋叶片;所述可更换滤网组件设置在罐体右上部和左下部。
2.根据权利要求1所述的一种改进型农村污水过滤装置，其特征在于：所述罐体内液体流向为上部自右到左、左端自上到下、下部自左到右。
3.根据权利要求1所述的一种改进型农村污水过滤装置，其特征在于：所述转轴长度为罐体长度的1/2～2/3。
4.根据权利要求1所述的一种改进型农村污水过滤装置，其特征在于：所述可更换滤网组件包括框架及设置在框架内的滤网。
5.根据权利要求1所述的一种改进型农村污水过滤装置，其特征在于：所述罐体上下内壁与隔板对应设置有多组滑槽，框架上下端对应在滑槽内滑动连接。
6.根据权利要求5所述的一种改进型农村污水过滤装置，其特征在于：所述滑槽与框架上下端为对应的T型。
7.根据权利要求1所述的一种改进型农村污水过滤装置，其特征在于：所述罐体侧壁对应可更换滤网组件设置有活动门，活动门与罐体对应设置有密封层。
8.根据权利要求4所述的一种改进型农村污水过滤装置，其特征在于：所述滤网的孔径沿液体流向逐渐减小。
说明书
一种改进型农村污水过滤装置
技术领域
本发明涉及农村污水处理领域，具体涉及一种改进型农村污水过滤装置。
背景技术
随着新农村的发展，村落废水排放量日益增加，对农业生态环境和水体环境产生的负面影响也日益严重。新农村污水污染负荷高，而农民收入水平相对城镇较低，导致目前新农村污染治理措施难以推进，甚至废水不做处理直接排放的现象十分普遍，给社会环境造成极大的污染和损害。
发明内容
(一)解决的技术问题
本发明目的在于克服现有技术存在的不足，而提供一种改进型农村污水过滤装置。
(二)技术方案

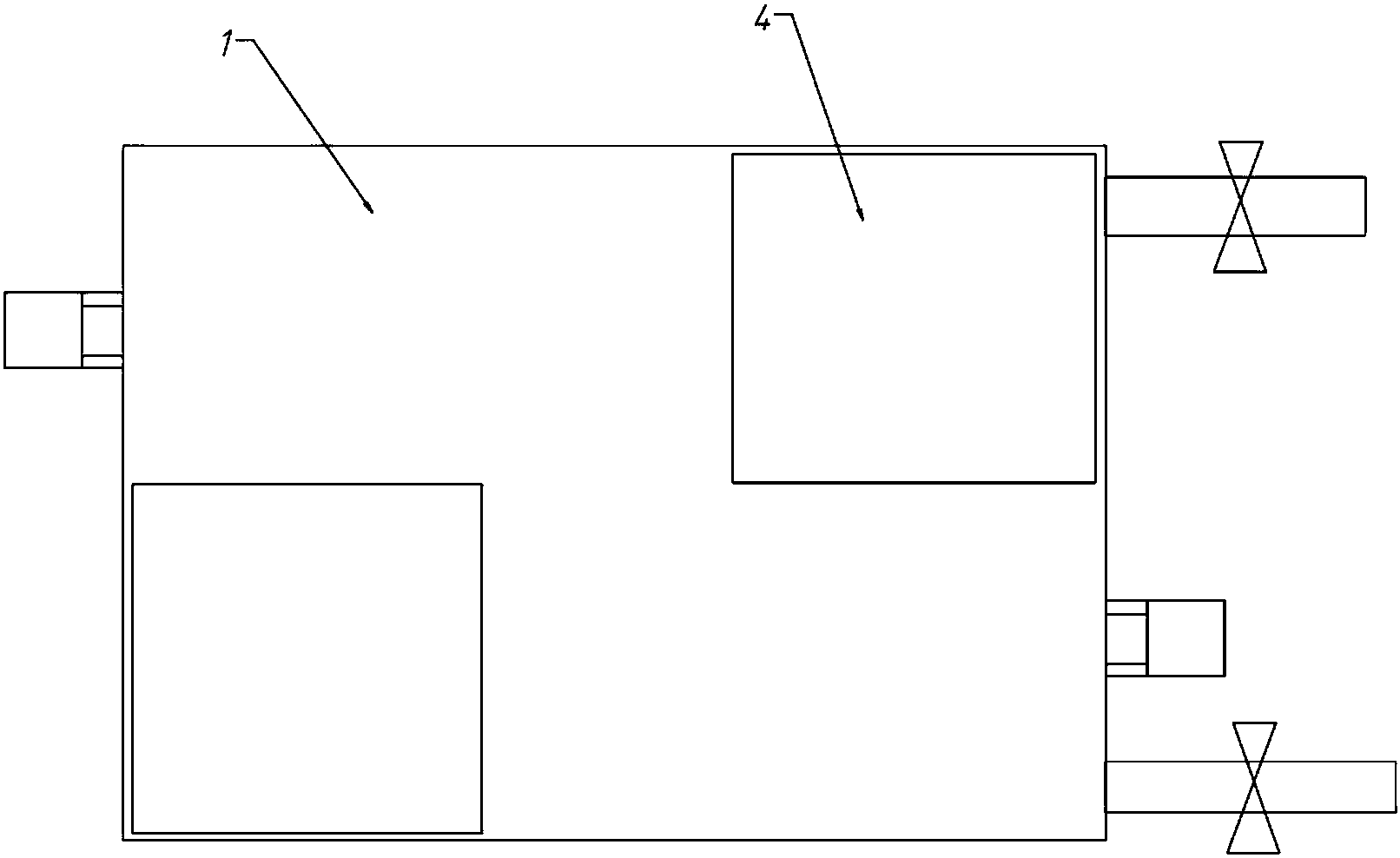

一种改进型农村污水过滤装置，包括罐体、导流组件及可更换滤网组件;所述罐体卧向设置，纵截面为矩形;所述罐体右端上部连接有进水管、右端下部连接有出水管;所述罐体中部设置有隔板，隔板左端设置有通水孔;所述导流组件设置了两组，其中一组位于罐体左上部、另一组位于罐体右下部，并以罐体中心原点对称;所述导流组件包括设置在罐体外侧的转动电机、转轴及螺旋叶片，转动电机连接转轴，转轴伸入到罐体内并设置有螺旋叶片;所述可更换滤网组件设置在罐体右上部和左下部。
优选的，所述罐体内液体流向为上部自右到左、左端自上到下、下部自左到右。
优选的，所述转轴长度为罐体长度的1/2～2/3。
优选的，所述可更换滤网组件包括框架及设置在框架内的滤网。
优选的，所述罐体上下内壁与隔板对应设置有多组滑槽，框架上下端对应在滑槽内滑动连接。
优选的，所述滑槽与框架上下端为对应的T型。
优选的，所述罐体侧壁对应可更换滤网组件设置有活动门，活动门与罐体对应设置有密封层。
优选的，所述滤网的孔径沿液体流向逐渐减小。
(三)有益效果
本发明提供一种改进型农村污水过滤装置，采用上下分层式设计，通过转动电机带动螺旋叶片对污水进行引流导向，配合多处过滤层，实现对污水的多重过滤，保证过滤效果;过滤层采用组件式设计，方便更换;污水被螺旋叶片带动具有一定的流速，相较于静置式过滤，有效提高过滤效率。
