申请日2018.05.21
公开(公告)日2018.08.31
IPC分类号C02F9/02; C02F101/30
摘要
本发明公开了一种高浓度工业有机废水快速处理设备，包括设有操作腔的壳体，所述壳体顶端面上设置有漏斗状进水口，所述漏斗状进水口通过竖直入水槽与所述操作腔相通，所述壳体左端面靠近顶部位置设置有与所述操作腔相通的贯通槽;本发明的装置能够实现自动控制环形过滤板、搅拌轴和搅拌板的同时转动和停止转动，以及实现自动控制竖直入水槽和横向出水槽的打开和关闭，以及实现自动控制药剂盒的加药和吸出头体的上下升降吸走有机物，整个装置实现了全自动操作，运行安全稳定，操作简单方便，大大降低了使用成本，且对于高浓度工业有机废水的处理效果好，处理效率高，减少了人力成本，大大提高了废水处理的工作效率。
翻译权利要求书
1.一种高浓度工业有机废水快速处理设备，包括设有操作腔的壳体，其特征在于：所述壳体顶端面上设置有漏斗状进水口，所述漏斗状进水口通过竖直入水槽与所述操作腔相通，所述壳体左端面靠近顶部位置设置有与所述操作腔相通的贯通槽，所述壳体右端面靠近底部位置设置有与所述操作腔相通的横向出水槽，所述壳体右端面靠近顶部位置设置有药剂盒，所述壳体中在所述操作腔下方设置有第一传动腔，所述壳体中还设置有与所述竖直入水槽和横向出水槽相对设置的第二传动腔，所述操作腔中设置有一上下延伸设置且底端向下延伸贯穿所述操作腔底端壁并延伸到所述第一传动腔中的第一转动轴，所述第一传动腔底端与设置在所述第一传动腔底端壁中的第一电机动力连接，所述操作腔中在所述第一转动轴上固定设置有搅拌轴和搅拌板，所述第一传动腔中在所述第一转动轴上固定设置有第一带轮，所述贯通槽中设置有一上下延伸设置且底端向下延伸贯穿所述贯通槽底端壁并延伸到所述第一传动腔中的第二转动轴，所述第一传动腔中在所述第二转动轴上固定设置有与所述第一带轮相对的第二带轮，所述第一带轮与所述第二带轮之间配合连接有传动皮带，所述贯通槽中在所述第二转动轴上固定设置有转轮，所述转轮外周固定设置有环形过滤板，所述环形过滤板顶端面上开设有环形过滤槽，所述壳体左端面顶部设置有有机物排出装置，所述竖直入水槽右端壁中设置有第一开闭组件，所述竖直入水槽左端壁上设置有第一卡槽，所述横向出水槽顶端壁中设置有第二开闭组件，所述横向出水槽底端壁上设置有第二卡槽，所述壳体底部设置有移动装置。
2.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述第一开闭组件包括与所述第一卡槽相对的第一滑槽，所述第一滑槽中左右滑动设置有第一滑板，所述第一滑板右端面上设置有第一螺孔，所述第一螺孔中螺纹配合有第一螺杆，所述第一螺杆右端向右延伸贯穿所述第一滑槽右端壁并延伸到所述第二传动腔中，所述第一螺杆右端与设置在所述第二传动腔右端壁中的第二电机动力连接，所述第二传动腔中在所述第一螺杆上固定设置有左锥齿轮，所述第二开闭组件包括与所述第二卡槽相对的第二滑槽，所述第二滑槽中上下滑动设置有第二滑板，所述第二滑板顶端面上设置有第二螺孔，所述第二螺孔中螺纹配合有第二螺杆，所述第二螺杆顶端向上延伸贯穿所述第二滑槽顶端壁并延伸到所述第二传动腔中且股东设置有与所述左锥齿轮啮合的右锥齿轮。
3.根据权利要求2所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述第一螺杆与所述第一滑槽右端壁可转动配合连接，所述第二螺杆与所述第二滑槽顶端壁可转动配合连接，所述左锥齿轮与所述右锥齿轮的体积相同，所述第一螺杆与所述第二螺杆的直径相同。
4.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述有机物排出装置包括与所述壳体固定连接的挡板，所述挡板底部固定设置有安装块，所述安装块底部设置有可上下运动的吸出头体，所述吸出头体通过管道与收集箱连通，所述安装块底端面上设置有液压容槽，所述液压容槽顶端壁中设置有液压缸，所述液压缸底端动力连接有液压伸缩杆，所述液压伸缩杆底端与所述吸出头体顶端面固定连接，所述吸出头体位于所述环形过滤板上方。
5.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述药剂盒通过一倾斜孔与所述操作腔相通，所述倾斜孔中设置有电磁控制阀，所述第二转动轴底端与所述第一传动腔底端壁可转动配合连接，所述第二转动轴顶端与所述贯通槽顶端壁可转动配合连接，所述第一转动轴与所述操作腔底端壁可转动配合连接且所述第一转动轴与所述操作腔底端壁直接配合有密封圈，所述第二转动轴与所述贯通槽底端壁可转动配合连接。
6.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述搅拌轴位于所述搅拌板上方，所述第一转动轴与所述第二转动轴直径相同，所述第一带轮与所述第二带轮直径相同，所述环形过滤板的高度小于所述贯通槽的高度，所述环形过滤板的一半部分位于所述壳体左侧外，所述环形过滤板的另一半部分位于所述操作腔中，所述操作腔为半圆状体，所述搅拌轴和所述搅拌板的长度均小于半圆状体的所述操作腔的半径。
7.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述壳体左端面上位于所述环形过滤板下方固定设置有接水盒，所述接水盒与所述操作腔直接连通有管道。
8.根据权利要求1所述的一种高浓度工业有机废水快速处理设备，其特征在于：所述移动装置包括固定安装在所述壳体底部四个角位置处的滚轮座，每个所述滚轮座底部可转动设置有万向轮，每个所述滚轮座上还设置有用以操控所述万向轮转动的手刹。
说明书
一种高浓度工业有机废水快速处理设备
技术领域
本发明涉及废水处理技术领域，具体为一种高浓度工业有机废水快速处理设备。
背景技术
随着全球工业的发展，水污染的问题日益严重，造成水污染主要有工业污染源，农业污染源和生活污染源三大部分。
其中，工业废水是指工业生产过程中产生的废水、污水和废液， 其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，
因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，现有的污水处理设备使用成本高，处理的范围小，工作效率不高，处理效果差，且高浓度废水一次难以处理完成，需要多道工序处理才能去除污水中的有机物，从而影响工作效率。
发明内容
本发明的目的在于提供一种高浓度工业有机废水快速处理设备，用于克服现有技术中的上述缺陷。

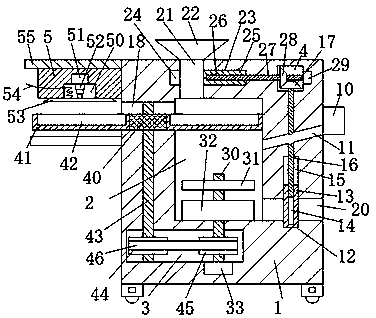

根据本发明的一种高浓度工业有机废水快速处理设备，包括设有操作腔的壳体，所述壳体顶端面上设置有漏斗状进水口，所述漏斗状进水口通过竖直入水槽与所述操作腔相通，所述壳体左端面靠近顶部位置设置有与所述操作腔相通的贯通槽，所述壳体右端面靠近底部位置设置有与所述操作腔相通的横向出水槽，所述壳体右端面靠近顶部位置设置有药剂盒，所述壳体中在所述操作腔下方设置有第一传动腔，所述壳体中还设置有与所述竖直入水槽和横向出水槽相对设置的第二传动腔，所述操作腔中设置有一上下延伸设置且底端向下延伸贯穿所述操作腔底端壁并延伸到所述第一传动腔中的第一转动轴，所述第一传动腔底端与设置在所述第一传动腔底端壁中的第一电机动力连接，所述操作腔中在所述第一转动轴上固定设置有搅拌轴和搅拌板，所述第一传动腔中在所述第一转动轴上固定设置有第一带轮，所述贯通槽中设置有一上下延伸设置且底端向下延伸贯穿所述贯通槽底端壁并延伸到所述第一传动腔中的第二转动轴，所述第一传动腔中在所述第二转动轴上固定设置有与所述第一带轮相对的第二带轮，所述第一带轮与所述第二带轮之间配合连接有传动皮带，所述贯通槽中在所述第二转动轴上固定设置有转轮，所述转轮外周固定设置有环形过滤板，所述环形过滤板顶端面上开设有环形过滤槽，所述壳体左端面顶部设置有有机物排出装置，所述竖直入水槽右端壁中设置有第一开闭组件，所述竖直入水槽左端壁上设置有第一卡槽，所述横向出水槽顶端壁中设置有第二开闭组件，所述横向出水槽底端壁上设置有第二卡槽，所述壳体底部设置有移动装置。
进一步的技术方案，所述第一开闭组件包括与所述第一卡槽相对的第一滑槽，所述第一滑槽中左右滑动设置有第一滑板，所述第一滑板右端面上设置有第一螺孔，所述第一螺孔中螺纹配合有第一螺杆，所述第一螺杆右端向右延伸贯穿所述第一滑槽右端壁并延伸到所述第二传动腔中，所述第一螺杆右端与设置在所述第二传动腔右端壁中的第二电机动力连接，所述第二传动腔中在所述第一螺杆上固定设置有左锥齿轮，所述第二开闭组件包括与所述第二卡槽相对的第二滑槽，所述第二滑槽中上下滑动设置有第二滑板，所述第二滑板顶端面上设置有第二螺孔，所述第二螺孔中螺纹配合有第二螺杆，所述第二螺杆顶端向上延伸贯穿所述第二滑槽顶端壁并延伸到所述第二传动腔中且股东设置有与所述左锥齿轮啮合的右锥齿轮。
进一步的技术方案，所述第一螺杆与所述第一滑槽右端壁可转动配合连接，所述第二螺杆与所述第二滑槽顶端壁可转动配合连接，所述左锥齿轮与所述右锥齿轮的体积相同，所述第一螺杆与所述第二螺杆的直径相同。
进一步的技术方案，所述有机物排出装置包括与所述壳体固定连接的挡板，所述挡板底部固定设置有安装块，所述安装块底部设置有可上下运动的吸出头体，所述吸出头体通过管道与收集箱连通，所述安装块底端面上设置有液压容槽，所述液压容槽顶端壁中设置有液压缸，所述液压缸底端动力连接有液压伸缩杆，所述液压伸缩杆底端与所述吸出头体顶端面固定连接，所述吸出头体位于所述环形过滤板上方。
进一步的技术方案，所述药剂盒通过一倾斜孔与所述操作腔相通，所述倾斜孔中设置有电磁控制阀，所述第二转动轴底端与所述第一传动腔底端壁可转动配合连接，所述第二转动轴顶端与所述贯通槽顶端壁可转动配合连接，所述第一转动轴与所述操作腔底端壁可转动配合连接且所述第一转动轴与所述操作腔底端壁直接配合有密封圈，所述第二转动轴与所述贯通槽底端壁可转动配合连接。
进一步的技术方案，所述搅拌轴位于所述搅拌板上方，所述第一转动轴与所述第二转动轴直径相同，所述第一带轮与所述第二带轮直径相同，所述环形过滤板的高度小于所述贯通槽的高度，所述环形过滤板的一半部分位于所述壳体左侧外，所述环形过滤板的另一半部分位于所述操作腔中，所述操作腔为半圆状体，所述搅拌轴和所述搅拌板的长度均小于半圆状体的所述操作腔的半径。
进一步的技术方案，所述壳体左端面上位于所述环形过滤板下方固定设置有接水盒，所述接水盒与所述操作腔直接连通有管道。
进一步的技术方案，所述移动装置包括固定安装在所述壳体底部四个角位置处的滚轮座，每个所述滚轮座底部可转动设置有万向轮，每个所述滚轮座上还设置有用以操控所述万向轮转动的手刹。
本发明的有益效果是：
1.通过第一电机工作驱动第一转动轴转动，从而驱动搅拌轴和搅拌板转动，第一转动轴转动还通过第一带轮、第二带轮和传动皮带的传动使得第二转动轴转动，第二转动轴转动驱动转轮转动，转轮转动驱动环形过滤板转动，从而方便环形过滤板对高浓度工业有机废水进行过滤作业，过滤出来的有机物则停留在环形过滤槽中，而搅拌轴和搅拌板的转动方便对过滤后的废水进行搅拌作业。
2.通过液压缸控制液压伸缩杆上下升降，从而控制吸出头体上下升降，从而通过吸出头体将环形过滤槽中的有机物吸走，而残留的废水通过接水盒收集，之后通过管道输送到操作腔中，通过电磁控制阀控制倾斜孔打开，从而方便控制向操作腔中加入适量的药剂，在搅拌轴和搅拌板的转动下，使得废水与药剂混合均匀，从而方便废水的处理作业。
3.通过第二电机工作驱动第一螺杆转动，在左锥齿轮和右锥齿轮的传动下，使得第二螺杆同时转动，从而通过第一螺杆驱动第一滑板向左滑动并插入到第一卡槽中将竖直入水槽关闭，第二螺杆则驱动第二滑板向上滑动脱离与第二卡槽的配合连接并缩回到第二滑槽中，从而将横向出水槽打开，从而方便将混合均匀的废水排出进行后续的处理工作。
4.本发明的装置能够实现自动控制环形过滤板、搅拌轴和搅拌板的同时转动和停止转动，以及实现自动控制竖直入水槽和横向出水槽的打开和关闭，以及实现自动控制药剂盒的加药和吸出头体的上下升降吸走有机物，整个装置实现了全自动操作，运行安全稳定，操作简单方便，大大降低了使用成本，且对于高浓度工业有机废水的处理效果好，处理效率高，减少了人力成本，大大提高了废水处理的工作效率。
