申请日2018.03.12
公开(公告)日2018.11.02
IPC分类号C02F1/00; B01D21/24
摘要
本实用新型公开了一种新型环保污水处理池用刮泥装置，包括处理池、液压杆、安装槽、活动框及刮泥板，处理池的两侧壁顶部均开设有安装槽，液压杆的顶端穿过安装槽延伸到安装槽外固定连接有盖板，滑杆的两端均与支撑杆固定连接，活动杆通过滑孔套接在滑杆上，盖板的底部固定连接有安装板，活动框的上下两内壁上均开设有若干个均匀分布的齿条，不完全齿轮与齿条相啮合，转轴的后端插入轴承的内圈，转轴的后端贯穿安装板与电动机的输出端固定连接，第一连接杆的底端固定连接有刮泥板，除垢刷的顶部固定连接有第二连接杆，第二连接杆的顶端与连接板的底部固定连接。
权利要求书

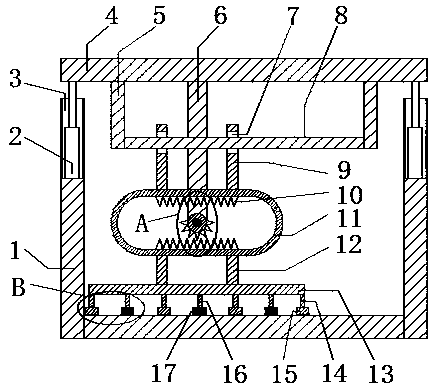

1.一种新型环保污水处理池用刮泥装置，包括处理池(1),其特征在于：所述处理池(1)的两侧壁顶部均开设有安装槽(3)，所述安装槽(3)的底部固定连接有液压杆(2)，所述液压杆(2)的顶端穿过安装槽(3)延伸到安装槽(3)外固定连接有盖板(4)，所述盖板(4)的底部固定连接有两个支撑杆(5)，所述支撑杆(5)间设置有滑杆(8)，且滑杆(8)的两端均与支撑杆(5)固定连接，所述滑杆(8)的下方设置有活动框(11)，所述活动框(11)的顶部固定连接有活动杆(9)，所述活动杆(9)的顶端开设有滑孔(7)，所述活动杆(9)通过滑孔(7)套接在滑杆(8)上，所述盖板(4)的底部固定连接有安装板(6)，所述安装板(6)的底端延伸到活动框(11)的中心位置，所述活动框(11)的上下两内壁上均开设有若干个均匀分布的齿条(10)，所述齿条(10)间设置有不完全齿轮(21)，且不完全齿轮(21)与齿条(10)相啮合，所述不完全齿轮(21)的后壁上固定连接有转轴(18)，所述安装板(6)的底端上安装有轴承(19)，所述转轴(18)的后端插入轴承(19)的内圈，所述安装板(6)的后壁上安装有电动机(20)，所述转轴(18)的后端贯穿安装板(6)与电动机(20)的输出端固定连接，所述活动框(11)的底部固定连接有固定杆(12)，所述固定杆(12)的底端固定连接有连接板(13)，所述连接板(13)的底部安装有若干个均匀分布的第一连接杆(14)，所述第一连接杆(14)的底端固定连接有刮泥板(15)，所述刮泥板(15)间设置有除垢刷(17)，所述除垢刷(17)的顶部固定连接有第二连接杆(16)，所述第二连接杆(16)的顶端与连接板(13)的底部固定连接。
2.根据权利要求1所述的一种新型环保污水处理池用刮泥装置，其特征在于：所述液压杆(2)与安装槽(3)相匹配，且安装槽(3)的内径大于液压杆(2)的粗杆外径。
3.根据权利要求1所述的一种新型环保污水处理池用刮泥装置，其特征在于：所述支撑杆(5)以盖板(4)为中心轴线为对称轴呈左右对称，所述活动杆(9)以活动框(11)的中心轴线为对称轴呈左右对称。
4.根据权利要求1所述的一种新型环保污水处理池用刮泥装置，其特征在于：所述滑杆(8)与滑孔(7)相匹配，且滑孔(7)的内径大于滑杆(8)的外径。
5.根据权利要求1所述的一种新型环保污水处理池用刮泥装置，其特征在于：所述安装板(6)位于活动框(11)的后侧，且安装板(6)与活动框(11)不接触，所述不完全齿轮(21)与齿条(10)相匹配。
说明书
一种新型环保污水处理池用刮泥装置
技术领域
本实用新型涉及环保污水处理装技术领域，具体为一种新型环保污水处理池用刮泥装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。随着社会经济的飞速发展，我们日常生活中所产生的生活污水也越来越多，所以在我们的生活中污水处理装置使用的也是比较频繁的，但是有的污水处理装置在使用中就会出现一些问题，例如一些污水处理池中的刮泥装置，目前所使用的一些刮泥装置会长时间在污水处理池内，这会大大降刮泥装置的使用寿命，有的一些刮泥装置的刮泥效果不高，导致污水处理池内残留大量污泥，影响了污水处理池的正常使用。
发明内容
本实用新型解决的技术问题在于克服现有技术的刮泥效果不高及使用寿命短等缺陷，提供一种新型环保污水处理池用刮泥装置。所述一种新型环保污水处理池用刮泥装置具有刮泥效果高及使用寿命长等特点。
为实现上述目的，本实用新型提供如下技术方案：一种新型环保污水处理池用刮泥装置，包括处理池,所述处理池的两侧壁顶部均开设有安装槽，所述安装槽的底部固定连接有液压杆，所述液压杆的顶端穿过安装槽延伸到安装槽外固定连接有盖板，所述盖板的底部固定连接有两个支撑杆，所述支撑杆间设置有滑杆，且滑杆的两端均与支撑杆固定连接，所述滑杆的下方设置有活动框，所述活动框的顶部固定连接有活动杆，所述活动杆的顶端开设有滑孔，所述活动杆通过滑孔套接在滑杆上，所述盖板的底部固定连接有安装板，所述安装板的底端延伸到活动框的中心位置，所述活动框的上下两内壁上均开设有若干个均匀分布的齿条，所述齿条间设置有不完全齿轮，且不完全齿轮与齿条相啮合，所述不完全齿轮的后壁上固定连接有转轴，所述安装板的底端上安装有轴承，所述转轴的后端插入轴承的内圈，所述安装板的后壁上安装有电动机，所述转轴的后端贯穿安装板与电动机的输出端固定连接，所述活动框的底部固定连接有固定杆，所述固定杆的底端固定连接有连接板，所述连接板的底部安装有若干个均匀分布的第一连接杆，所述第一连接杆的底端固定连接有刮泥板，所述刮泥板间设置有除垢刷，所述除垢刷的顶部固定连接有第二连接杆，所述第二连接杆的顶端与连接板的底部固定连接。
优选的，所述液压杆与安装槽相匹配，且安装槽的内径大于液压杆的粗杆外径。
优选的，所述支撑杆以盖板为中心轴线为对称轴呈左右对称，所述活动杆以活动框的中心轴线为对称轴呈左右对称。
优选的，所述滑杆与滑孔相匹配，且滑孔的内径大于滑杆的外径。
优选的，所述安装板位于活动框的后侧，且安装板与活动框不接触，所述不完全齿轮与齿条相匹配。
与现有技术相比，本实用新型的有益效果是：处理池的两侧壁顶部均开设有安装槽，液压杆的顶端穿过安装槽延伸到安装槽外固定连接有盖板，盖板的底部固定连接有两个支撑杆，滑杆的两端均与支撑杆固定连接，活动杆通过滑孔套接在滑杆上，盖板的底部固定连接有安装板，活动框的上下两内壁上均开设有若干个均匀分布的齿条，不完全齿轮与齿条相啮合，转轴的后端插入轴承的内圈，转轴的后端贯穿安装板与电动机的输出端固定连接，固定杆的底端固定连接有连接板，第一连接杆的底端固定连接有刮泥板，除垢刷的顶部固定连接有第二连接杆，第二连接杆的顶端与连接板的底部固定连接，本实用新型通过液压杆和盖板的相互配合，可实现刮泥板和除垢刷的上升和降低，可有效的防止刮泥板和除垢刷长时间浸泡在污水里，从而增加了刮泥板和除垢刷的使用寿命，通过刮泥板和除垢刷的相互配合，可实现对污泥的彻底清刮，清理效果高，结构简单，方便操作。
