申请日2018.03.12
公开(公告)日2018.11.02
IPC分类号B01D29/01; C02F1/00
摘要
本实用新型公开了一种用于污水厂污水处理的设备，包括机体、离心泵、进液壳和出液壳，所述机体的内部安装有离心泵，所述离心泵的左侧连接有出液壳，且离心泵的右侧连接有进液壳，所述进液壳上的连接有管壳，所述管壳右端的中部安装有吸液管，所述吸液管的底部固定有收集管，所述收集管左侧的底端固定有卡块，且收集管底端的右侧连接有固轴架，且固轴架上安装有转轴，所述管壳的表面开设有板槽。本实用新型通过网架内安装有过滤网，且过滤网位于管壳的内部，在离心泵输送液体时，液体内的杂质将被过滤网拦截，避免进入离心泵内部，避免杂质对离心泵产生损坏，延长使用寿命，较为实用，适合广泛推广与使用。
权利要求书

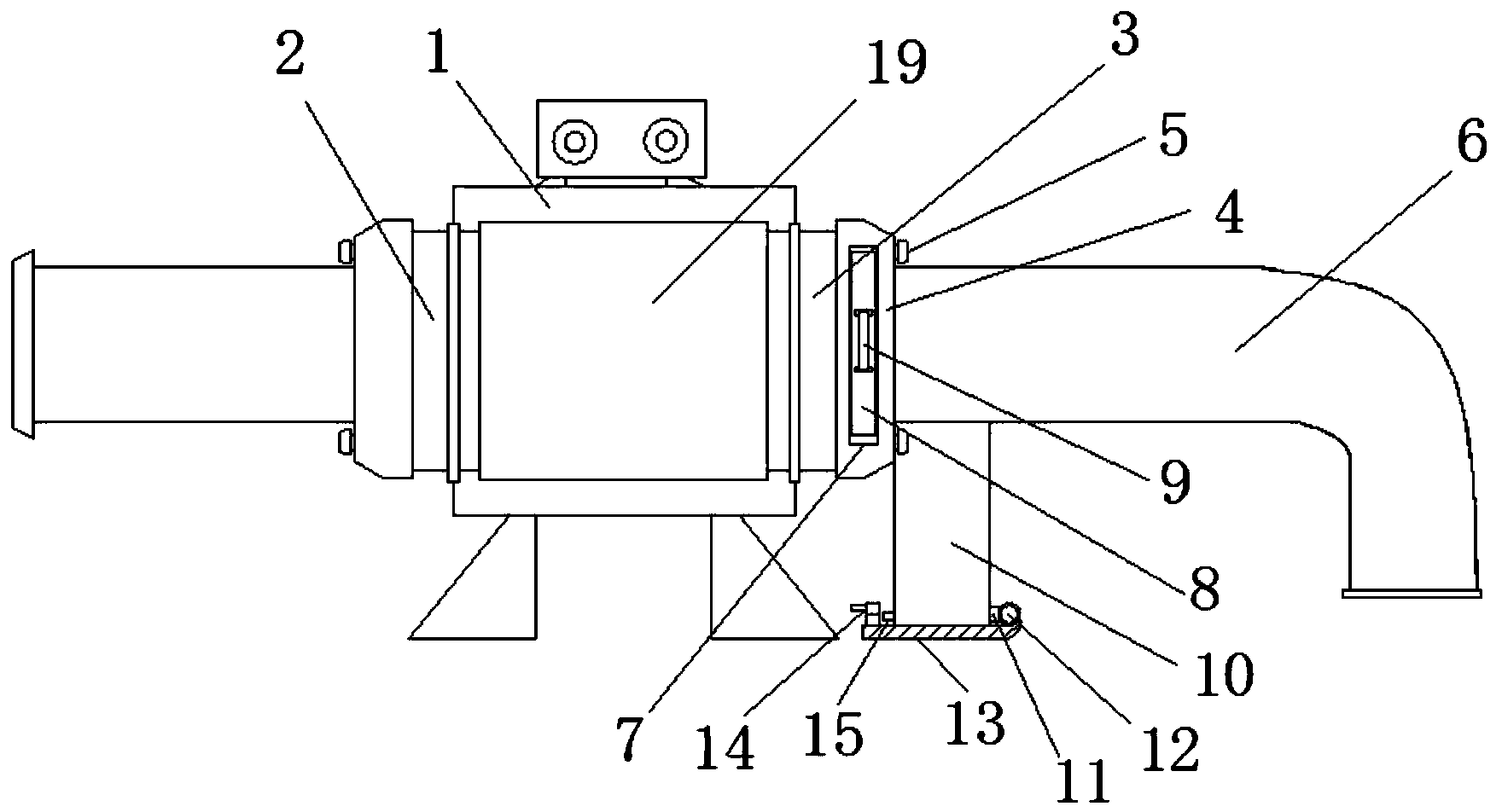

1.一种用于污水厂污水处理的设备，包括机体(1)、离心泵(19)、进液壳(3)和出液壳(2)，其特征在于：所述机体(1)的内部安装有离心泵(19)，所述离心泵(19)的左侧连接有出液壳(2)，且离心泵(19)的右侧连接有进液壳(3)，所述进液壳(3)上的连接有管壳(4)，所述管壳(4)右端的中部安装有吸液管(6)，所述吸液管(6)的底部固定有收集管(10)，所述收集管(10)左侧的底端固定有卡块(15)，且收集管(10)底端的右侧连接有固轴架(11)，且固轴架(11)上安装有转轴(12)，所述管壳(4)的表面开设有板槽(7)，且板槽(7)内置有橡胶板(8)，所述橡胶板(8)的表面连接有拉把(9)，且橡胶板(8)的背侧固定有网架(16)，所述网架(16)内安装有过滤网(17)。
2.根据权利要求1所述的用于污水厂污水处理的设备，其特征在于：所述管壳(4)右部的四角均安装有螺栓(5)，且管壳(4)通过螺栓(5)与进液壳(3)连接。
3.根据权利要求1所述的用于污水厂污水处理的设备，其特征在于：所述转轴(12)的底端固定有管板(13)，所述管板(13)顶端的左侧安装有转扣(14)，所述转扣(14)与卡块(15)连接。
4.根据权利要求3所述的用于污水厂污水处理的设备，其特征在于：所述管板(13)内部的顶端安装有防水垫(18)，所述防水垫(18)包裹于收集管(10)的底端。
说明书
一种用于污水厂污水处理的设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种用于污水厂污水处理的设备。
背景技术
目前，随着人们的不断提升，城市污水处理一直是一大需要解决问题，随着污水厂的建设，污水处理设备中的离心泵为主要运行工具，在对污水进行运输时，常常会因污水的杂质而导致离心泵的损坏，因此对离心泵进行拆卸维修又需要耗费较多的维修时间，导致使用较为不便，为了解决中存在的问题。因此，我们提出一种用于污水厂污水处理的设备。
实用新型内容
本实用新型的主要目的在于提供一种用于污水厂污水处理的设备，通过网架内安装有过滤网，且过滤网位于管壳的内部，在离心泵输送液体时，液体内的杂质将被过滤网拦截，避免进入离心泵内部，避免杂质对离心泵产生损坏，延长使用寿命，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于污水厂污水处理的设备，包括机体、离心泵、进液壳和出液壳，所述机体的内部安装有离心泵，所述离心泵的左侧连接有出液壳，且离心泵的右侧连接有进液壳，所述进液壳上的连接有管壳，所述管壳右端的中部安装有吸液管，所述吸液管的底部固定有收集管，所述收集管左侧的底端固定有卡块，且收集管底端的右侧连接有固轴架，且固轴架上安装有转轴，所述管壳的表面开设有板槽，且板槽内置有橡胶板，所述橡胶板的表面连接有拉把，且橡胶板的背侧固定有网架，所述网架内安装有过滤网。
进一步的，所述管壳右部的四角均安装有螺栓，且管壳通过螺栓与进液壳连接。
进一步的，所述转轴的底端固定有管板，所述管板顶端的左侧安装有转扣，所述转扣与卡块连接。
进一步的，所述管板内部的顶端安装有防水垫，所述防水垫包裹于收集管的底端。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的用于污水厂污水处理的设备，通过网架内安装有过滤网，且过滤网位于管壳的内部，在离心泵输送液体时，液体内的杂质将被过滤网拦截，避免进入离心泵内部，避免杂质对离心泵产生损坏，延长使用寿命。
2.本实用新型的用于污水厂污水处理的设备，通过收集管位于吸液管的底端，在吸液管将含有杂质的液体吸入进液壳内后，将会被过滤网将杂质拦截，拦截后的杂事将沉淀于收集管的内部，需要清理时，启动收集管底端的管板即可对杂质进行排除，方便快捷。
