申请日2018.03.12
公开(公告)日2018.11.09
IPC分类号E01H1/10
摘要
本实用新型公开了一种用于驾驶式洗地机的污水箱，旨在解决现有技术中关闭翻盖时必须用手拨动支撑组件的支撑杆，使得两个支撑杆不位于同一中心线上，即破坏两个支撑杆的“死点”状态，使用不方便的问题，其技术方案要点是：包括箱体，铰接于箱体的翻盖以及连接翻盖与箱壁的支撑组件，支撑组件包括两个铰接的支撑杆，当翻盖打开后支撑组件的两个支撑杆可位于同一中心线上，支撑杆连接有拉线，翻盖上设置有收线组件，收线组件包括绕有拉线的转动连接于翻盖的收线轮，同轴连接于收线轮的驱动齿轮，啮合于驱动齿轮的驱动齿条以及固定连接于驱动齿条的驱动块，关闭翻盖时不需要用手拨动支撑组件的支撑杆来破坏两个支撑杆的“死点”状态，使用方便。
权利要求书

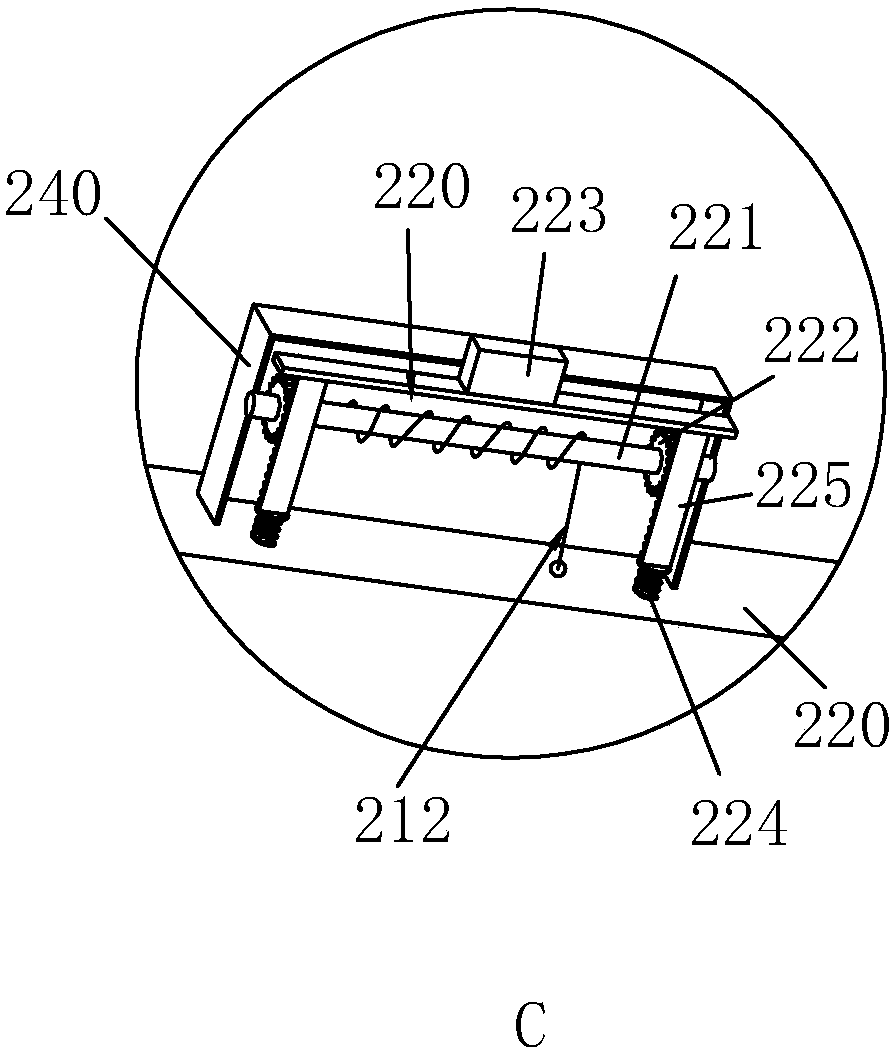

1.一种用于驾驶式洗地机的污水箱，其特征在于，包括箱体(201)，铰接于所述箱体(201)的翻盖(202)以及连接所述翻盖(202)与箱壁(203)的支撑组件(210)，所述支撑组件(210)包括两个铰接的支撑杆(211)，当翻盖(202)打开后所述支撑组件(210)的两个支撑杆(211)可位于同一中心线上，所述支撑杆(211)连接有拉线(212)，所述翻盖(202)上设置有收线组件(220)，所述收线组件(220)包括绕有所述拉线(212)的转动连接于所述翻盖(202)的收线轮(221)，同轴连接于所述收线轮(221)的驱动齿轮(222)，啮合于所述驱动齿轮(222)的驱动齿条(225)以及固定连接于所述驱动齿条(225)的驱动块(223)，还包括回复弹簧(224)，所述回复弹簧(224)两端分别固定于所述翻盖(202)和所述驱动齿条(225)，当按压所述驱动块(223)时所述回复弹簧(224)压缩，且所述收线轮(221)进行收线，当不按压所述驱动块(223)时所述回复弹簧(224)驱动所述驱动块(223)复位，且所述收线轮(221)进行放线。
2.根据权利要求1所述的一种用于驾驶式洗地机的污水箱，其特征在于，两个所述支撑杆(211)之间设置有限位组件(230)，所述限位组件(230)包括固定于其中一个支撑杆(211)的限位块(231)和设置在另一个支撑杆(211)上的当两个所述支撑杆(211)位于同一中心线上时用于嵌入所述限位块(231)的凹槽(232)，所述限位组件(230)设置在所述支撑组件(210)朝向弯折方向一侧。
3.根据权利要求2所述的一种用于驾驶式洗地机的污水箱，其特征在于，所述拉线(212)为钢线。
4.根据权利要求3所述的一种用于驾驶式洗地机的污水箱，其特征在于，还包括设置在所述翻盖(202)上的拉手(240)。
5.根据权利要求4所述的一种用于驾驶式洗地机的污水箱，其特征在于，所述收线组件(220)设置在所述拉手(240)上。
说明书
一种用于驾驶式洗地机的污水箱
技术领域
本实用新型涉及洗地机技术领域，更具体地说，它涉及一种用于驾驶式洗地机的污水箱。
背景技术
洗地机是一种适用于硬质地面清洗同时吸干污水，并将污水带离现场的清洁机械，具有环保、节能、高效等优点。洗地机分别为半自动洗地机、全自动洗地机、手推式洗地机、驾驶式洗地机。
参见图9，现有技术中的洗地机包括一具有翻盖的污水箱3，该污水箱3的翻盖4铰接于箱壁，且翻盖与箱壁之间设置有支撑组件5，该支撑组件5包括两个铰接的支撑杆，当翻盖4打开后可使该支撑组件5的两个支撑杆位于同一中心线上，由此该翻盖4、支撑组件5与箱壁之间形成三角支撑，由于支撑组件5的两个支撑杆通过转动位于同一中心线上，此时构成“死点”，从而使翻盖4打开之后不容易自动合上。
但是上述现有技术在关闭翻盖4时必须用手拨动支撑组件5的支撑杆，使得两个支撑杆不位于同一中心线上，即破坏两个支撑杆的“死点”状态，使用不方便。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种用于驾驶式洗地机的污水箱，关闭翻盖时不需要用手拨动支撑组件的支撑杆来破坏两个支撑杆的“死点”状态，使用方便。
为实现上述目的，本实用新型提供了如下技术方案：
一种用于驾驶式洗地机的污水箱，包括箱体，铰接于所述箱体的翻盖以及连接所述翻盖与箱壁的支撑组件，所述支撑组件包括两个铰接的支撑杆，当翻盖打开后所述支撑组件的两个支撑杆可位于同一中心线上，所述支撑杆连接有拉线，所述翻盖上设置有收线组件，所述收线组件包括绕有所述拉线的转动连接于所述翻盖的收线轮，同轴连接于所述收线轮的驱动齿轮，啮合于所述驱动齿轮的驱动齿条以及固定连接于所述驱动齿条的驱动块。
采用上述技术方案，通过压或拔驱动块带动驱动齿条运动，驱动齿条驱动驱动齿轮转动，从而驱动收线轮进行收线，由于收线轮收线从而通过拉线拉动支撑杆，破坏两个支撑杆的“死点”状态，因此关闭翻盖时不需要用手拨动支撑组件的支撑杆来破坏两个支撑杆的“死点”状态，使用方便。
进一步，还包括回复弹簧，所述回复弹簧两端分别固定于所述翻盖和所述驱动齿条，当按压所述驱动块时所述回复弹簧压缩，且所述收线轮进行收线，当不按压所述驱动块时所述回复弹簧驱动所述驱动块复位，且所述收线轮进行放线。
采用上述技术方案，通过设置回复弹簧，当不按压所述驱动块时所述回复弹簧驱动所述驱动块复位，且所述收线轮进行放线，这样打开盖子的过程中，拉线处于放松状态，即拉线对两个支撑杆不施加拉力，当按压驱动块时，回复弹簧压缩，收线轮进行收线，拉线处于拉紧状态，即拉线对两个支撑杆施加拉力，破坏两个支撑杆的“死点”状态。
进一步，两个所述支撑杆之间设置有限位组件，所述限位组件包括固定于其中一个支撑杆的限位块和设置在另一个支撑杆上的当两个所述支撑杆位于同一中心线上时用于嵌入所述限位块的凹槽，所述限位组件设置在所述支撑组件朝向弯折方向一侧。
采用上述技术方案，当两个支撑杆位于同一中心线上时，限位块嵌入凹槽内，从而对两个支撑杆进行限位，防止两个支撑杆过度弯曲从而脱离“死点”状态，导致对翻盖的支撑效果降低。
进一步，所述拉线为钢线。
采用上述技术方案，钢线强度高，使用寿命长。
进一步，还包括设置在所述翻盖上的拉手。
采用上述技术方案，通过设置拉手方便开启或关闭翻盖。
进一步，所述收线组件设置在所述拉手上。
采用上述技术方案，通过将收线组件设置在拉手上，在握持拉手时可以操作收线组件，一只手即可完成收线和盒盖过程，使用方便。
综上所述，本实用新型具有以下有益效果：通过压或拔驱动块带动驱动齿条运动，驱动齿条驱动驱动齿轮转动，从而驱动收线轮进行收线，由于收线轮收线从而通过拉线拉动支撑杆，破坏两个支撑杆的“死点”状态，因此关闭翻盖时不需要用手拨动支撑组件的支撑杆来破坏两个支撑杆的“死点”状态，使用方便。
