申请日2018.03.12
公开(公告)日2018.11.13
IPC分类号B01D29/03; B01D29/64
摘要
本实用新型公开了一种便于清洗滤渣的污水过滤装置，包括底板，所述底板的顶部固定连接有箱体，所述箱体内壁的顶部和底部之间固定连接有竖板，且竖板的一侧和箱体内壁的一侧之间固定连接有支撑板，所述箱体内壁的底部且位于竖板的另一侧通过连接块固定连接有电机，所述电机输出轴的一端通过联轴器固定连接有蜗杆，且蜗杆的顶端通过轴承与箱体内壁的顶部转动连接，所述竖板的一侧固定连接有防护箱，所述箱体内壁的另一侧通过轴承转动连接有活动轴，本实用新型涉及环保设备技术领域。可实现对过滤网上残留的粘附物进行有效的清理，使污水过滤的效果更好，提高了劳动效率，无需进行手工清理，带来了很多方便。
权利要求书
1.一种便于清洗滤渣的污水过滤装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有箱体(2)，所述箱体(2)内壁的顶部和底部之间固定连接有竖板(3)，且竖板(3)的一侧和箱体(2)内壁的一侧之间固定连接有支撑板(4)，所述箱体(2)内壁的底部且位于竖板(3)的另一侧通过连接块固定连接有电机(5)，所述电机(5)输出轴的一端通过联轴器固定连接有蜗杆(6)，且蜗杆(6)的顶端通过轴承与箱体(2)内壁的顶部转动连接，所述竖板(3)的一侧固定连接有防护箱(7)，所述箱体(2)内壁的另一侧通过轴承转动连接有活动轴(8)，所述活动轴(8)的一端依次贯穿竖板(3)和防护箱(7)并延伸至防护箱(7)的内部，且活动轴(8)延伸至防护箱(7)内部的外表面套设有齿轮(9)，所述活动轴(8)位于箱体(2)和竖板(3)之间的外表面套设有与蜗杆(6)相适配的蜗轮(10)，所述防护箱(7)内壁的一侧滑动连接有与齿轮(9)相适配的齿形板(11)。
2.根据权利要求1所述的一种便于清洗滤渣的污水过滤装置，其特征在于：所述防护箱(7)的一侧开设有与齿形板(11)相适配的通孔(12)，所述齿形板(11)的一侧固定连接有安装板(13)，所述安装板(13)的一侧固定连接有清理刷(14)。
3.根据权利要求1所述的一种便于清洗滤渣的污水过滤装置，其特征在于：所述底板(1)底部的两侧均固定连接有万向轮(15)，所述箱体(2)的顶部固定连接有进水嘴(16)。
4.根据权利要求1所述的一种便于清洗滤渣的污水过滤装置，其特征在于：所述支撑板(4)的底部固定连接有出料漏斗(17)，且出料漏斗(17)的内部固定连接有电磁出料阀(18)，所述箱体(2)内壁的顶部和支撑板(4)的顶部之间且位于出料漏斗(17)的一侧固定连接有过滤网(19)。
5.根据权利要求1所述的一种便于清洗滤渣的污水过滤装置，其特征在于：所述箱体(2)内壁的底部且位于竖板(3)的一侧固定连接有废料盒(20)，所述箱体(2)的一侧且位于支撑板(4)的顶部固定连接有出水嘴(21)。

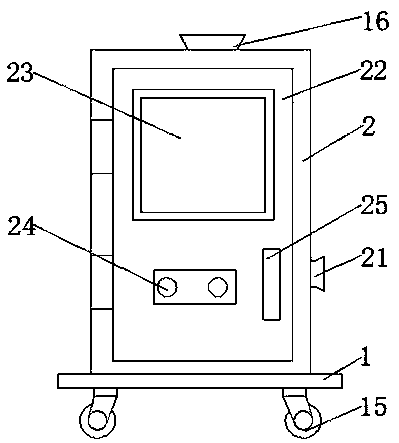

6.根据权利要求1所述的一种便于清洗滤渣的污水过滤装置，其特征在于：所述箱体(2)的正面通过合页铰接有箱门(22)，且箱门(22)的正面分别固定连接有玻璃窗(23)、控制开关(24)和把手(25)。
说明书
一种便于清洗滤渣的污水过滤装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种便于清洗滤渣的污水过滤装置。
背景技术
污水处理是指为使污水达到排出某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前的污水过滤装置，不能有效的将过滤网上残留的水藻等容易粘附在上面的滤渣清理掉，这样很容易造成过滤网的堵塞，从而不能让污水有效的过滤，普通的清理装置比较繁琐，有的还需要人工进行清理，这样既费时费力，又降低了工作的效率，大大影响污水过滤后的效果。
实用新型内容
针对现有技术的不足，本实用新型提供了一种便于清洗滤渣的污水过滤装置，解决了容易造成过滤网的堵塞，影响污水过滤效果的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于清洗滤渣的污水过滤装置，包括底板，所述底板的顶部固定连接有箱体，所述箱体内壁的顶部和底部之间固定连接有竖板，且竖板的一侧和箱体内壁的一侧之间固定连接有支撑板，所述箱体内壁的底部且位于竖板的另一侧通过连接块固定连接有电机，所述电机输出轴的一端通过联轴器固定连接有蜗杆，且蜗杆的顶端通过轴承与箱体内壁的顶部转动连接，所述竖板的一侧固定连接有防护箱，所述箱体内壁的另一侧通过轴承转动连接有活动轴，所述活动轴的一端依次贯穿竖板和防护箱并延伸至防护箱的内部，且活动轴延伸至防护箱内部的外表面套设有齿轮，所述活动轴位于箱体和竖板之间的外表面套设有与蜗杆相适配的蜗轮，所述防护箱内壁的一侧滑动连接有与齿轮相适配的齿形板。
优选的，所述防护箱的一侧开设有与齿形板相适配的通孔，所述齿形板的一侧固定连接有安装板，所述安装板的一侧固定连接有清理刷。
优选的，所述底板底部的两侧均固定连接有万向轮，所述箱体的顶部固定连接有进水嘴。
优选的，所述支撑板的底部固定连接有出料漏斗，且出料漏斗的内部固定连接有电磁出料阀，所述箱体内壁的顶部和支撑板的顶部之间且位于出料漏斗的一侧固定连接有过滤网。
优选的，所述箱体内壁的底部且位于竖板的一侧固定连接有废料盒，所述箱体的一侧且位于支撑板的顶部固定连接有出水嘴。
优选的，所述箱体的正面通过合页铰接有箱门，且箱门的正面分别固定连接有玻璃窗、控制开关和把手。
有益效果
本实用新型提供了一种便于清洗滤渣的污水过滤装置。具备以下有益效果：
(1)、该便于清洗滤渣的污水过滤装置，通过在箱体内壁的底部且位于竖板的另一侧通过连接块固定连接有电机，在电机输出轴的一端通过联轴器固定连接有蜗杆，且蜗杆的顶端通过轴承与箱体内壁的顶部转动连接，在竖板的一侧固定连接有防护箱，在箱体内壁的另一侧通过轴承转动连接有活动轴，在活动轴的一端依次贯穿竖板和防护箱并延伸至防护箱的内部，且活动轴延伸至防护箱内部的外表面套设有齿轮，再通过蜗轮和齿形板的配合设置，可实现对过滤网上残留的粘附物进行有效的清理，使污水过滤的效果更好，提高了劳动效率，无需进行手工清理，节约了大量的时间，带来了很多方便。
(2)、该便于清洗滤渣的污水过滤装置，通过在箱体内壁的顶部和支撑板的顶部之间且位于出料漏斗的一侧固定连接有过滤网，可实现对污水的高效过滤，省时省力，减少了很多不必要的成本。
(3)、该便于清洗滤渣的污水过滤装置，通过在箱体内壁的底部且位于竖板的一侧固定连接有废料盒，在箱体的一侧且位于支撑板的顶部固定连接有出水嘴，可实现对清理下来的残留物收集处理和对过滤完后的水进行排流，大大提高了工作效率。
