申请日2018.03.11
公开(公告)日2018.09.21
IPC分类号G01N1/14
摘要
本实用新型涉及污水检测设备技术领域，且公开了一种污水采样快速提取装置，包括支撑板，所述支撑板左右两侧的中部均固定连接有固定板，所述固定板远离支撑板一端的中部固定安装有提拉装置，所述提拉装置的正下方且位于支撑板上表面的中部固定安装有盛放器，所述盛放器内腔的底部固定安装有底端固定围板，所述底端固定围板的中部设有分隔板，所述底端固定围板的内侧且位于盛放器的内腔放置有样液盛放管。该污水采样快速提取装置，通过五通和控制阀的组合工作，在可对同个水域进行多个样管取样工作的同时，可在一个装置不同样管中进行不同水域的取样工作，在增大取样工作便捷性的同时，极大的提高了取样工作的高效性。
权利要求书

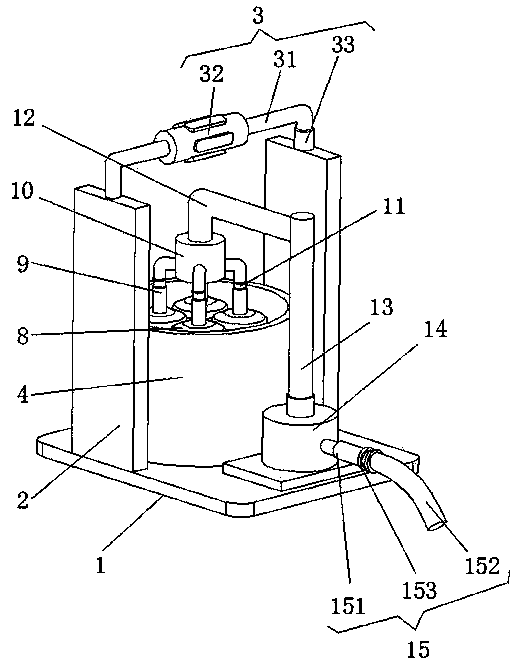

1.一种污水采样快速提取装置，包括支撑板(1)，其特征在于：所述支撑板(1)左右两侧的中部均固定连接有固定板(2)，所述固定板(2)远离支撑板(1)一端的中部固定安装有提拉装置(3)，所述提拉装置(3)的正下方且位于支撑板(1)上表面的中部固定安装有盛放器(4)，所述盛放器(4)内腔的底部固定安装有底端固定围板(5)，所述底端固定围板(5)的中部设有分隔板(6)，所述底端固定围板(5)的内侧且位于盛放器(4)的内腔放置有样液盛放管(7)，所述样液盛放管(7)的顶端螺纹套接有密封盖(8)，所述密封盖(8)顶端的中部固定连接有进样管(9)，所述进样管(9)远离密封盖(8)的一端与五通(10)的输出端转动连接，所述五通(10)输出端底端的外部固定安装有控制阀(11)，所述五通(10)的输入端与承接管(12)的一端固定连接，所述承接管(12)的另一端与连接管(13)顶端的中部固定连接，所述连接管(13)的底端与液泵(14)的输出端固定连接，所述液泵(14)的输入端固定连接有进样装置(15)。
2.根据权利要求1所述的一种污水采样快速提取装置，其特征在于：所述提拉装置(3)包括把手(31)，所述把手(31)的中部固定套接有防滑套(32)，所述把手(31)的一端与其中一个固定板(2)顶端的中部固定连接，所述把手(31)的另一端与端固定套管(33)的顶端固定连接，所述端固定套管(33)的底端与另一个固定板(2)顶端的中部螺纹连接。
3.根据权利要求1所述的一种污水采样快速提取装置，其特征在于：所述进样装置(15)包括驱动管(151)，所述驱动管(151)的一端与取样管(152)的一端固定连接，所述驱动管(151)与取样管(152)连接处的外部螺纹套接有连接套管(153)，所述驱动管(151)的另一端与液泵(14)的输入端固定连接。
4.根据权利要求1所述的一种污水 采样快速提取装置，其特征在于：所述底端固定围板(5)的数量为四个，四个所述底端固定围板(5)在盛放器(4)内腔的底部围成正方形，围成正方形的外侧与盛放器(4)底端的内壁接触且不连接，四个所述底端固定围板(5)的高度均为盛放器(4)高度的三分之一。
5.根据权利要求1所述的一种污水采样快速提取装置，其特征在于：所述分隔板(6)的数量为两个，两个所述分隔板(6)在底端固定围板(5)的内腔成十字交叉连接，所述分隔板(6)的底部与底端固定围板(5)内腔的底部固定连接，两个所述分隔板(6)将底端固定围板(5)围成的正方形分隔为四个均匀的正方形盛放腔，且每个正方形盛放腔的中部均放置有一个样液盛放管(7)。
6.根据权利要求1所述的一种污水采样快速提取装置，其特征在于：所述样液盛放管(7)的底部设有五个吸附凸起，且五个吸附凸起围成的圆形与样液盛放管(7)底部的直径相适配，吸附凸起的顶端与样液盛放管(7)的底部接触且不连接，且吸附凸起的底端与底端固定围板(5)围成的正方形内腔的底部固定连接。
说明书
一种污水采样快速提取装置
技术领域
本实用新型涉及采样设备技术领域，具体为一种污水采样快速提取装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在对污水进行检测工作时，需要对不同水域的污水进行取样工作，这就需要使用采样装置，常见的用于污水的取样装置设计简单，主要由取样管和活动塞板组成，给取样工作的开展代开很大的局限性和不便性，因常见的采样设备不具有同时进行多个样管取样的结构，在给取样工作带来不便性的同时，极大的降低了取样工作开展的效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水采样快速提取装置，具备可同时进行多个样管取样的结构和分别取样的结构等优点，解决了常见的用于污水的取样装置设计简单，主要由取样管和活动塞板组成，给取样工作的开展代开很大的局限性和不便性，因常见的采样设备不具有同时进行多个样管取样的结构，在给取样工作带来不便性的同时，极大的降低了取样工作开展的效率的问题。
(二)技术方案
为实现上述可同时进行多个样管取样的结构和分别取样的结构的目的，本实用新型提供如下技术方案：一种污水采样快速提取装置，包括支撑板，所述支撑板左右两侧的中部均固定连接有固定板，所述固定板远离支撑板一端的中部固定安装有提拉装置，所述提拉装置的正下方且位于支撑板上表面的中部固定安装有盛放器，所述盛放器内腔的底部固定安装有底端固定围板，所述底端固定围板的中部设有分隔板，所述底端固定围板的内侧且位于盛放器的内腔放置有样液盛放管，所述样液盛放管的顶端螺纹套接有密封盖，所述密封盖顶端的中部固定连接有进样管，所述进样管远离密封盖的一端与五通的输出端转动连接，所述五通输出端底端的外部固定安装有控制阀，所述五通的输入端与承接管的一端固定连接，所述承接管的另一端与连接管顶端的中部固定连接，所述连接管的底端与液泵的输出端固定连接，所述液泵的输入端固定连接有进样装置。
优选的，所述提拉装置包括把手，所述把手的中部固定套接有防滑套，所述把手的一端与其中一个固定板顶端的中部固定连接，所述把手的另一端与端固定套管的顶端固定连接，所述端固定套管的底端与另一个固定板顶端的中部螺纹连接。
优选的，所述进样装置包括驱动管，所述驱动管的一端与取样管的一端固定连接，所述驱动管与取样管连接处的外部螺纹套接有连接套管，所述驱动管的另一端与液泵的输入端固定连接。
优选的，所述底端固定围板的数量为四个，四个所述底端固定围板在盛放器内腔的底部围成正方形，围成正方形的外侧与盛放器底端的内壁接触且不连接，四个所述底端固定围板的高度均为盛放器高度的三分之一。
优选的，所述分隔板的数量为两个，两个所述分隔板在底端固定围板的内腔成十字交叉连接，所述分隔板的底部与底端固定围板内腔的底部固定连接，两个所述分隔板将底端固定围板围成的正方形分隔为四个均匀的正方形盛放腔，且每个正方形盛放腔的中部均放置有一个样液盛放管。
优选的，所述样液盛放管的底部设有五个吸附凸起，且五个吸附凸起围成的圆形与样液盛放管底部的直径相适配，吸附凸起的顶端与样液盛放管的底部接触且不连接，且吸附凸起的底端与底端固定围板围成的正方形内腔的底部固定连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水采样快速提取装置，具备以下有益效果：
1、该污水采样快速提取装置，通过五通和控制阀的组合工作，在可对同个水域进行多个样管取样工作的同时，可在一个装置不同样管中进行不同水域的取样工作，在增大取样工作便捷性的同时，极大的提高了取样工作的高效性。
2、该污水采样快速提取装置，通过提拉装置的作用，使在取样工作开展中，对取样装置进行便捷的提拉和携带工作，同时通过底端固定围板、分隔板和盛放器的组合，进一步提高了取样装置的携带过程中样管的稳固性。
