申请日2018.03.10
公开(公告)日2018.06.22
IPC分类号C02F9/04
摘要
本发明公开了一种含金属的污水处理系统，包括池体和设于池体内的隔板，所述隔板将池体分隔为第一污水处理池和第二污水处理池;所述第一污水处理池和所述第二污水处理池的顶部分别设有污水流通口;所述第一污水处理池和所述第二污水处理池内分别设有污水处理槽;所述污水处理槽包括左腔室和右腔室，该左腔室和右腔室之间通过单向过滤层进行间隔，所述右腔室的其中一侧壁为侧部过滤层。本发明污水处理效率高，且污水中的污染物去除干净，污水出水水质好;其次，可保证污水中的金属物质能够基本沉积在左腔室内，方便金属的回收，提高资源利用率。
权利要求书

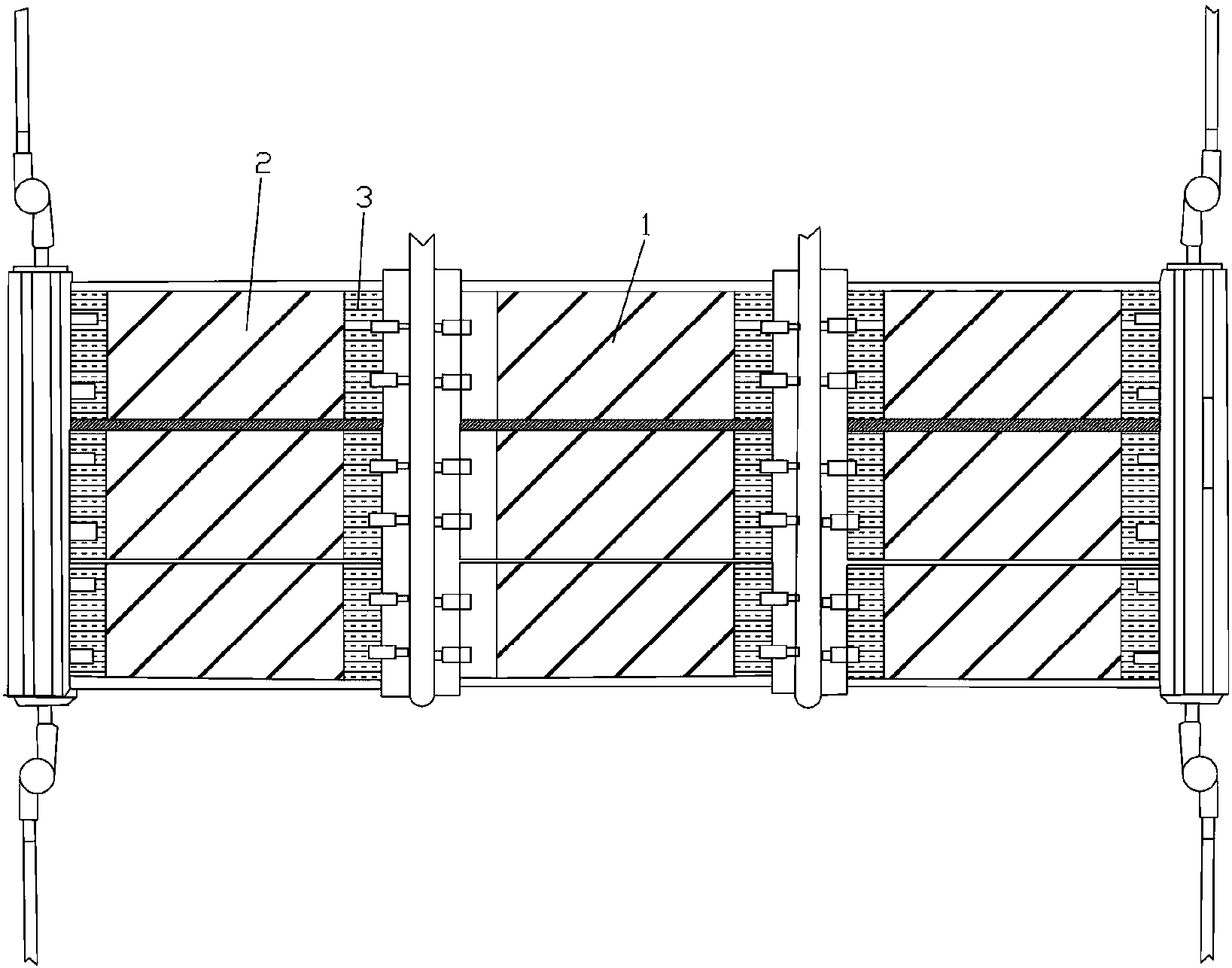

1.一种含金属的污水处理系统，包括池体和设于池体内的隔板(4)，所述隔板(4)将池体分隔为第一污水处理池(2)和第二污水处理池(1);所述第一污水处理池(2)和所述第二污水处理池(1)的顶部分别设有污水流通口(3);所述第一污水处理池(2)和所述第二污水处理池(1)内分别设有污水处理槽(6);其特征在于：所述污水处理槽(6)包括左腔室(61)和右腔室(62)，该左腔室(61)和右腔室(62)之间通过单向过滤层(625)进行间隔，所述右腔室(62)的其中一侧壁为侧部过滤层(626)。
2.根据权利要求1所述的一种含金属的污水处理系统，其特征在于：所述单向过滤层(625)过滤孔径大于所述侧部过滤层(626)过滤孔径。
3.根据权利要求1所述的一种含金属的污水处理系统，其特征在于：所述右腔室(62)内设有转动轴(622)和所述转动轴(622)相连的电机(623);所述转动轴(622)上设有叶片，该叶片上设有容纳槽，所述容纳槽内装有絮凝剂，所述叶片上设有漏料孔(6231)。
4.根据权利要求1所述的一种含金属的污水处理系统，其特征在于：所述左腔室(61)和右腔室(62)内分别设有两翻折挡板(611)，该翻折挡板(611)可相对所述左腔室(61)和右腔室(62)由上至下翻动。
5.根据权利要求1所述的一种含金属的污水处理系统，其特征在于：所述左腔室(61)底部设有左底盖(612)，所述右腔室(62)底部设有右底盖(624)，所述左底盖(612)和右底盖(624)分别通过第一弹簧(63)与池体相连。
6.根据权利要求4所述的一种含金属的污水 处理系统，其特征在于：所述池体上设有用于驱动所述两翻折挡板(611)同时向下翻转的驱动装置。
7.根据权利要求6所述的一种含金属的污水处理系统，其特征在于：所述驱动装置包括设于所述污水处理槽(6)侧壁上的空腔(65)、设于该空腔内的推杆(64)、设于推杆下部的连接块(641)、作用于连接块底部的第二弹簧(651)、可于转动时驱动所述推杆向下移动的驱动部件及用于驱动该驱动部件转动的手柄(74);所述连接块通过连接杆(642)与所述翻折挡板(611)铰接。
8.根据权利要求7所述的一种含金属的污水处理系统，其特征在于：所述推杆(64)上部穿出至所述池体外部，所述池体上设有支架(11)，该支架(11)上设有供所述推杆穿入的开口(111);所述驱动部件置于该支架(11)上。
9.根据权利要求7所述的一种含金属的污水处理系统，其特征在于：所述驱动部件包括转动杆(7)和间隔均匀的设于所述转动杆(7)上的多个凸块(71)，所述转动杆通过传动部件与所述手柄传动连接。
10.根据权利要求9所述的一种含金属的污水处理系统，其特征在于：所述传动部件包括与所述手柄相连的第一齿轮(72)、与该第一齿轮(72)啮合连接的第二齿轮(73)、设于第二齿轮上的延伸轴(731)及一端连接于该延伸轴上的传动带(75)，该传动带(75)的另一端与所述转动杆(7)相连。
说明书
一种含金属的污水处理系统
技术领域
本发明属于污水处理设备领域，尤其是涉及一种含金属的污水处理系统。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。目前阶段中，对于含有金属的污水处理的设备存在诸多的不足之处，例如，废水中的金属不方便回收，无法彻底去除生物絮体及胶体物质，且处理效率低，影响出水水质。
发明内容
本发明为了克服现有技术的不足，提供一种污水处理效果好、处理效率高的含金属的污水处理系统。
为了实现上述目的，本发明采用以下技术方案：一种含金属的污水处理系统，包括池体和设于池体内的隔板，所述隔板将池体分隔为第一污水处理池和第二污水处理池;所述第一污水处理池和所述第二污水处理池的顶部分别设有污水流通口;所述第一污水处理池和所述第二污水处理池内分别设有污水处理槽;所述污水处理槽包括左腔室和右腔室，该左腔室和右腔室之间通过单向过滤层进行间隔，所述右腔室的其中一侧壁为侧部过滤层。本发明中通过设置了左腔室和右腔室同时进行污水处理，极大程度的提高了污水处理的效率;其次，通过单向过滤层和侧部过滤层的设置，使得左腔室和右腔室分别对污水进行一次过滤操作，进而污水在经过左腔室和右腔室后即可直接实现两次过滤处理，进一步提高净水效率，且污水中的污染物去除干净，处理后污水的出水水质得到了极大的提高;且由于金属物质的重量较大，在由左腔室向右腔室处流动时，能够保证污水中的金属物质被单向过滤层全部拦截下来，进而使得污水中的金属物质能够基本沉积在左腔室内，方便金属的回收，提高资源利用率;设置缓水槽防止污水进入时冲击力过大导致设备的损坏，保护设备延长设备使用寿命。
作为优选，所述单向过滤层过滤孔径大于所述侧部过滤层过滤孔径;由于单向过滤层的孔径较大，从而保证污水在由左腔室向右腔室流动的过程中，金属物质能够先行被过滤下来，而生物絮体及胶体物质不会被过滤，从而保证左腔室内沉积的物质基本均为金属物质，不会出现金属物质与生物絮体及胶体物质混合的情况，从而便于后期对金属物质的回收处理，无需进行复杂的分离工作，金属物质回收方便;侧部过滤层的孔径较小，保证污水在由右腔室流出至池体内时，污水内的生物絮体及胶体物质能够被有效过滤下来，沉积在右腔室内，从而通过孔径不同的单向过滤层和侧部过滤层的设置，保证了既能够对污水中的金属物质、生物絮体及胶体物质进行有效过滤，提高出水水质，又能够有效避免金属物质、生物絮体和胶体物质之间出现混杂的情况，便于金属物质回收处理。
作为优选，所述右腔室内设有转动轴和所述转动轴相连的电机;所述转动轴上设有叶片，该叶片上设有容纳槽，所述容纳槽内装有絮凝剂，所述叶片上设有漏料孔;通过转动轴的转动对污水的处理，能使得生物絮体及胶体物质在絮凝剂作用下絮凝成颗粒物，进而彻底去除生物絮体及胶体物质，节约化学用品，提高处理效率;当转动轴转动时，容纳槽内的絮凝剂被溶解在污水中，通过容纳槽叶片上的漏料孔改变水流的相对流速，加快絮凝剂与污水的溶解性，使污水与絮凝剂充分的接触，避免化学用品的浪费，节省消耗。
进一步的，所述左腔室和右腔室内分别设有两翻折挡板，该翻折挡板可相对所述左腔室和右腔室由上至下翻动;将沉淀下来的金属及絮状物暂时存储在翻折挡板上，当需要对金属物质进行回收或对左腔室和右腔室进行清理时，可控制两翻折挡板下翻使得沉淀的物质排出，避免正常处理过程中，沉淀物进入至池体内对出水水质造成影响。
进一步的，所述左腔室底部设有左底盖，所述右腔室底部设有右底盖，所述左底盖和右底盖分别通过第一弹簧与池体相连;当污染物由两翻折挡板之间的间隙向下漏出时，可堆积在底盖上，避免沉淀物直接掉落至池体内;当需要清理沉淀物时，两翻折挡板下翻将使得沉淀物落至底盖上，从而底盖将在沉淀物的重力作用下压缩第一弹簧，使得底盖打开左右腔室底部的开口;当沉淀物基本排出后，底盖将在第一弹簧的压力下密封左右腔室底部的开口，保证设备正常使用状态下，底盖与左右腔室底部开口之间不会存在间隙，保证沉淀物不会落入至池体内而对出水水质造成影响。
进一步的，所述池体上设有用于驱动所述两翻折挡板同时向下翻转的驱动装置;可支架在池体外部控制两翻折挡板同时向下翻转以清理沉淀物，操作人员无需爬入至池体内，操作简便。
进一步的，所述驱动装置包括设于所述污水处理槽侧壁上的空腔、设于该空腔内的推杆、设于推杆下部的连接块、作用于连接块底部的第二弹簧、可于转动时驱动所述推杆向下移动的驱动部件及用于驱动该驱动部件转动的手柄;所述连接块通过连接杆与所述翻折挡板铰接;当转动手柄时，即可使得驱动部件发生转动，进而驱动推杆向下移动，进而实现对翻折挡板的翻转的驱动，操作简便，省时省力;第二弹簧可在推杆下压后驱动推杆自动回位，进而使翻折挡板自动回复至关闭状态。
进一步的，所述推杆上部穿出至所述池体外部，所述池体上设有支架，该支架上设有供所述推杆穿入的开口;所述驱动部件置于该支架上;支架上的开口可对推杆实现导向的作用，保证推杆在运动过程中始终保持竖直上下移动的状态。
进一步的，所述驱动部件包括转动杆和间隔均匀的设于所述转动杆上的多个凸块，所述转动杆一端设有，所述转动杆通过传动部件与所述手柄传动连接;通过转动杆的转动，可实现凸块与驱动杆相抵，该种情况下，驱动杆将在凸块的驱动下向下翻转，从而实现翻折挡板的下翻;当凸块转动至离开推杆位置时，推杆即可自动向上回弹;该种结构下，通过转动杆的转动即可控制推杆实现自动的上下移动，操作简便，方便省力;且凸块与推杆的接触面积大，配合稳定，在推动推杆下移时，推杆的位置稳定，不会出现与凸块打滑而上移的情况，工作状态稳定，故障率低。
进一步的，所述传动部件包括与所述手柄相连的第一齿轮、与该第一齿轮啮合连接的第二齿轮、设于第二齿轮上的延伸轴及一端连接于该延伸轴上的传动带，该传动带的另一端与所述转动杆相连;通过第二齿轮啮合传动及传动带的传动实现手柄转动时驱动转动杆发生转动，结构配合稳定，不易出现打滑的情况;且通过传动带的设置，使得手柄可设置在池体靠近底面的位置上，操作人员可直接在地面上转动手柄实现驱动池体内部的翻转挡板的翻动，无需攀爬至池体上部进行操作，省时省力，且安全隐患小;作为优选，第一齿轮的直径设置为小于第二齿轮的直接，且两者的差距至少为2倍以上，从而通过第二齿轮可达到减速的效果，使得转动手柄时更为省力。
本发明具有以下优点：污水处理效率高，且污水中的污染物去除干净，污水出水水质好;其次，可保证污水中的金属物质能够基本沉积在左腔室内，方便金属的回收，提高资源利用率。
