申请日2018.03.07
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本实用新型公开了介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：包括安装在地下的多级厌氧沉淀池，所述多级厌氧沉淀池的一端设有生活污水接入口，所述多级厌氧沉淀池内设有至少两个沉淀仓，所述多级厌氧沉淀池的另一端连接有复合型人工湿地，所述复合型人工湿地底部设有集水管。居民的生活污水通过污水管道收集流入多级厌氧沉淀池，去除污水中的漂浮物、无机物后，污水经提升泵提升至复合型人工湿地，污水中的污染物通过人工湿地介质层表面的吸附和氧化作用去除，不仅工艺流程简单、管理方便而且处理效果良好。
权利要求书

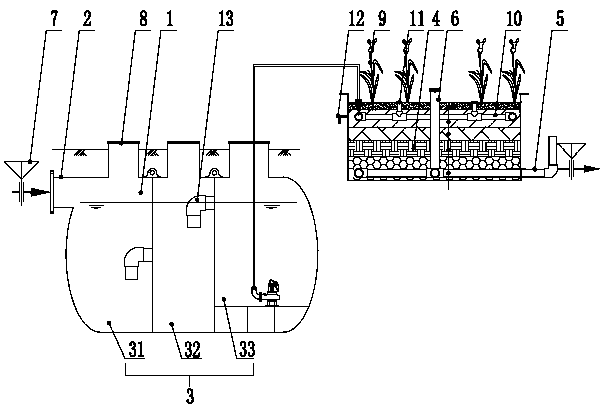

1.介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：包括安装在地下的多级厌氧沉淀池(1)，所述多级厌氧沉淀池(1)的一端设有生活污水接入口(2)，所述多级厌氧沉淀池(1)内设有至少两个沉淀仓(3)，所述多级厌氧沉淀池(1)的另一端连接有复合型人工湿地(4)，所述复合型人工湿(4)地底部设有集水管(5)。
2.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述集水管(5)上设有集水观测口(6)。
3.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述生活污水接入口(2)设有观测口以及流量计(7)。
4.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述多级厌氧沉淀池(1)的上方设有伸出地面可以使工人出入的人孔(8)。
5.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述复合型人工湿地(4)上方种植有湿地植物(9)。
6.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述复合型人工湿地(4)的表层布有水管(10)，所述水管(10)上设有布水器(11)。
7.如权利要求1 所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述复合型人工湿地(4)的侧壁设有溢流口(12)。
8.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述复合型人工湿地(4)的介质层包括好氧区、兼氧区以及厌氧区。
9.如权利要求1所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述沉淀仓(3)包括一号沉淀仓(31)、二号沉淀仓(32)以及三号沉淀仓(33)，所述一号沉淀仓(31)、二号沉淀仓(32)均设有过水管(13)，所述过水管(13)到沉淀仓(3)底部的距离依次增高。
10.如权利要求9所述的介质复合型人工湿地分散式农村生活污水生态处理系统，其特征在于：所述过水管(13)为弯管。
说明书
介质复合型人工湿地分散式农村生活污水生态处理系统
技术领域
本实用新型涉及污水处理领域，具体涉及到介质复合型人工湿地分散式农村生活污水生态处理系统。
背景技术
随着农村经济发展，生活水平不断提高，楼房、抽水马桶、厨卫等城市化设施在农村的应用，未经处理的生活污水排放使农村沟渠、池塘的水质发黑变臭，蚊虫滋生，影响农村人居环境，威胁着农民的身体健康。同时，农村污水造成饮用水源污染，湖泊、水库的富营养化现象也越来越突出。
农村生活污水的来源主要有：①厨房用水，多为洗锅碗水、淘米水、洗菜水等，含有米糠、菜屑等有机物以及油脂、醋酸等;②洗涤用水，含有大量洗涤剂等化学成分，产生磷污染;③冲厕废水，在冲水厕所普及地区，会产生大量的“黑水”。农村地区居民分布广且分散，生活污水间歇排放，水质、水量波动性较大，有机物浓度相对偏高，氮、磷含量特别是磷含量较高。因此，处理时，不仅削减有机物含量，还要脱氮除磷。根据管网建设的程度，农村生活污水处理模式可以分为集中收集处理和分散处理。集中处理的覆盖范围广、处理水量大，需要铺设大量的管道对居民污水进行收集;分散式处理模式主要针对一户或几户邻近居民的生活污水进行收集、处理和回用，水量小，避免了高额的管网铺设费用和大规模土建开挖。然而，我国农村地区经济力量薄弱，人均收入较低，科技水平相对落后，专业技术人员缺乏，因此，因地制宜地采用投资省、运行费用少、能耗低、维护管理方便、处理效果好且抗冲击负荷能力强的处理工艺尤为重要，即采用分散式处理模式更适合我国广大农村地区。
在众多分散式污水处理工艺中，常见的有化粪池、渗滤、氧化塘、人工湿地等。人工湿地技术由于具有投资少、能耗低、管理方便等优点，正逐渐被应用于广大中小城镇和乡村地区的生活污水处理。
实用新型内容
针对以上现有技术中存在的问题，本实用新型所要解决的技术问题是提供一种工艺流程简单、管理方便、处理效果良好的介质复合型人工湿地分散式农村生活污水生态处理系统。
本实用新型采用的技术方案如下：
介质复合型人工湿地分散式农村生活污水生态处理系统 ，包括安装在地下的多级厌氧沉淀池，所述多级厌氧沉淀池的一端设有生活污水接入口，所述多级厌氧沉淀池内设有至少两个沉淀仓， 所述多级厌氧沉淀池的另一端连接有复合型人工湿地。
所述复合型人工湿地底部设有集水管，所述集水管上设有集水观测口。
所述生活污水接入口设有观测口以及流量计。
所述多级厌氧沉淀池的上方设有伸出地面可以使工人出入的人孔。
所述复合型人工湿地上方种植有湿地植物。
所述复合型人工湿地的表层布有水管，所述水管上设有布水器。
所述复合型人工湿地的侧壁设有溢流口。
所述复合型人工湿地的介质层包括好氧区、兼氧区以及厌氧区。所述沉淀仓包括一号沉淀仓、二号沉淀仓以及三号沉淀仓，所述一号沉淀仓、二号沉淀仓均设有过水管，所述过水管到沉淀仓底部的距离依次增高。
所述过水管为弯管。
本实用新型的有益效果是：
居民的生活污水通过污水管道收集流入多级厌氧沉淀池，去除污水中的漂浮物、无机物后，污水经提升泵提升至复合型人工湿地，污水中的污染物通过人工湿地介质层表面的吸附和氧化作用去除，不仅工艺流程简单、管理方便而且处理效果良好。
