申请日2018.04.12
公开(公告)日2018.10.12
IPC分类号C02F9/04
摘要
本发明公开了一种新型的生活废水处理器，其结构包括支撑底座、电控箱、处理槽、入水口、第一电机、第二电机、加药口、混合处理箱、出液口，本发明在搅拌装置的初级搅拌处理下，将生活废水中存在的大颗粒进行搅拌处理后，通过过滤机构过滤后流经到膜组件内进行二级处理，二级处理后的废水流经到混合处理腔的内部与药液进行混合净化，经过三级处理可达到生活废水处理的最佳效果，过滤后残留在过滤板上的物质通过刮板清除由排渣口排放，实现高效过滤的同时降低过滤通道的堵塞，而水平滑动轨道的左端口三角形结构的设计与出液挡板装置相结合，实现定量的液体排放，防止一次性大量排放对二级与三级处理不全面的缺点。
权利要求书

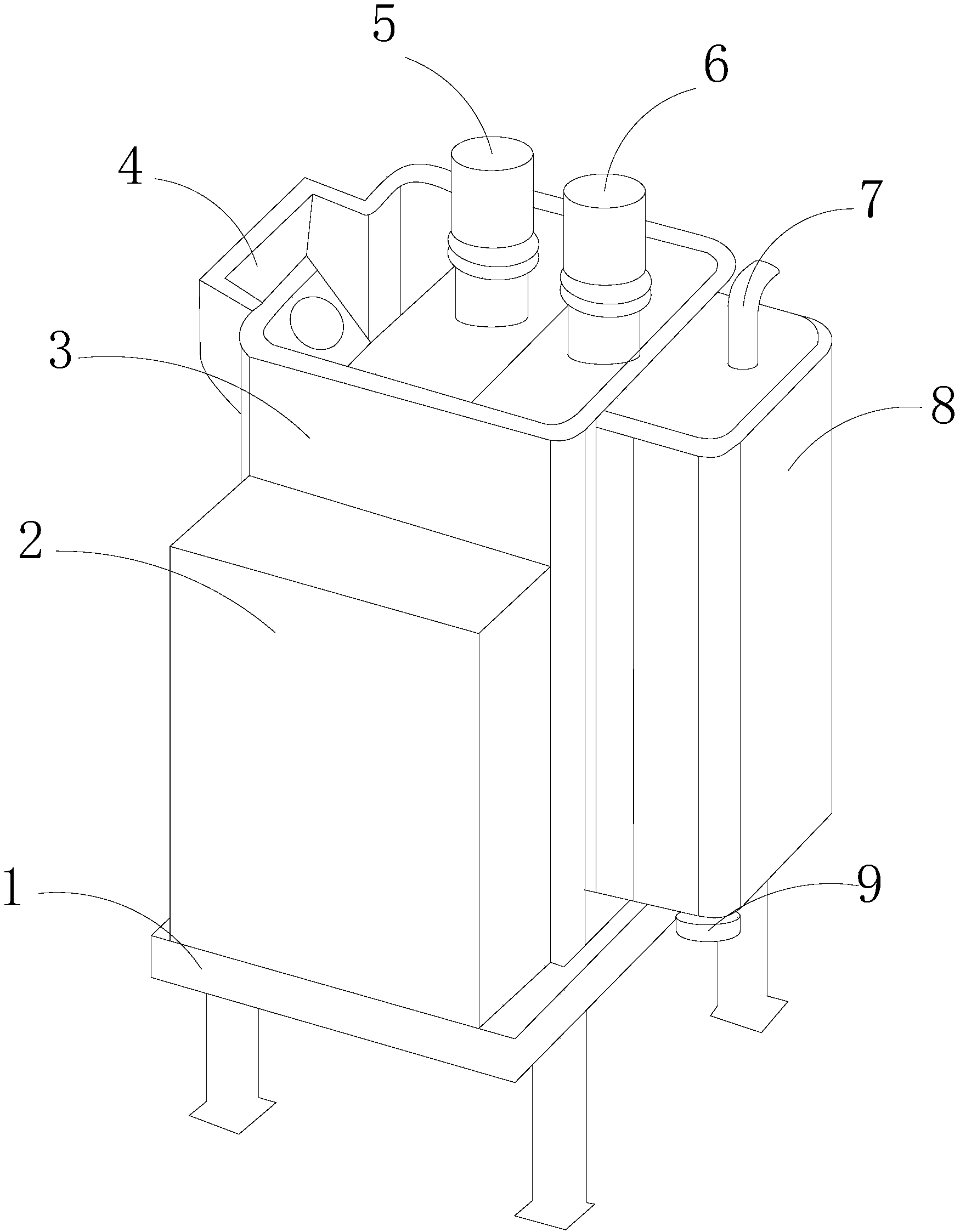

1.一种新型的生活废水处理器，其结构包括支撑底座(1)、电控箱(2)、处理槽(3)、入水口(4)、第一电机(5)、第二电机(6)、加药口(7)、混合处理箱(8)、出液口(9)，其特征在于：
所述处理槽(3)的正面端上安装有电控箱(2)并与其上端设有的第一电机(5)与第二电机(6)的信号端电连接，所述入水口(4)与处理槽(3)的左端焊接为一体化结构，所述处理槽(3)的右端与混合处理箱(8)安装在一起并相互配合，所述混合处理箱(8)上端贯穿有加药口(7)，所述出液口(9)设于混合处理箱(8)的底端，所述电控箱(2)与处理槽(3)均安装于支撑底座(1)的上端且采用机械连接;
所述处理槽(3)的组成有第一电机驱动器(31)、搅拌装置(32)、过滤机构(33)、过滤推动装置(34)、膜组件(35)、出液挡板装置(36)、挡板驱动机构(37)、混合处理腔(38)、辅助传动装置(39)、过渡传动机构(310)、主传动机构(311)、第二电机驱动器(312)、加药内管道(313)、出药喷头(314)，所述第一电机驱动器(31)设于第一电机(5)的内部其传动输出端与搅拌装置(32)传动连接，所述过滤机构(33)设于搅拌装置(32)的底端并与底部设有的过滤推动装置(34)传动配合，所述过滤推动装置(34)与挡板驱动机构(37)均安装在膜组件(35)的右上端，所述挡板驱动机构(37)传动配合于出液挡板装置(36)，所述出液挡板装置(36)贯穿于膜组件(35)的出水口，所述过滤推动装置(34)的最右端与辅助传动装置(39)相啮合，所述辅助传动装置(39)通过其上端设有的过渡传动机构(310)与主传动机构(311)机械连接，所述主传动机构(311)的传动轴通过第二电机驱动器(312)与第二电机(6)传动连接，所述出药喷头(314)设于混合处理腔(38)的内部顶端并通过加药内管道(318)与加药口(7)固定连接，所述加药内管道(318)的外表面与主传动机构(311)传动配合。
2.根据权利要求1所述的一种新型的生活废水处理器，其特征在于：所述搅拌装置(32)由轴承(321)、搅拌轴(322)、搅拌叶片(323)组成，所述轴承(321)设有两个其之间固定有搅拌轴(322)，所述搅拌轴(322)的底端设有两个以上的搅拌叶片(323)，所述搅拌轴(322)的顶端贯穿于处理槽(3)与第一电机(5)内部的第一电机驱动器(31)连接。
3.根据权利要求1所述的一种新型的生活废水处理器，其特征在于：所述过滤机构(33)由排渣口(330)、过滤板(331)、水平滑动轨道(332)、第一弹簧(333)、刮板(334)、刮板推动块(335)组成，所述过滤板(311)水平固定于处理槽(3)的内部位于搅拌轴(322)底部的位置上，所述刮板(334)与刮板推动块(335)为一体化结构且通过刮板(334)与过滤板(331)活动配合，所述刮板推动块(335)的底端固定于水平滑动轨道(332)的右端，所述水平滑动轨道(331)的内部安装有第一弹簧(333)，所述水平滑动轨道(332)的底端固定有过滤推动装置(34)，所述排渣口(330)的内部与过滤板(331)的左端相配合，其外端与入水口(4)位于同一侧。
4.根据权利要求1或3所述的一种新型的生活废水处理器，其特征在于：所述过滤推动装置(34)由收卷绳(341)、第一收卷滑轮(342)、第二收卷滑轮(343)、驱动带(344)、第一滑块(345)、拉绳(346)、第二弹簧(347)、第二滑块(348)、牵引轮(349)组成，所述第二滑块(348)的内部设有用于连接收卷绳(341)的滚子，所述收卷绳(341)分别环绕配合于第一收卷滑轮(342)与第二收卷滑轮(343)，所述第二收卷滑轮(343)通过驱动带(344)传动连接于挡板驱动机构(37)，所述收卷绳(341)环绕过第二收卷滑轮(343)的一端与第一滑块(345)相扣接，所述第一滑块(345)通过拉绳(346)与牵引轮(349)相连接，所述拉绳(346)的底端水平安装用于限位第一滑块(345)的第二弹簧(347)。
5.根据权利要求4所述的一种新型的生活废水处理器，其特征在于：所述第二滑块(348)与刮板推动块(335)连接的一端活动配合于水平滑动轨道(332)并与第一弹簧(333)相扣接，所述水平滑动轨道(332)与过滤板(331)相互平行。
6.根据权利要求1所述的一种新型的生活废水处理器，其特征在于：所述出液挡板装置(36)由第一齿条(361)、齿条固定轴承(362)、齿条固定横杆(363)、齿条固定块(364)、挡板(365)组成，所述第一齿条(361)带有锯齿的一端啮合于挡板驱动机构(37)，所述第一齿条(361)的底端左右两端通过齿条固定轴承(362)轴承连接于齿条固定横杆(363)上，所述齿条固定横杆(363)底部垂直固定的齿条固定块(364)焊接有挡板(365)并贯穿于膜组件(35)的出水口采用间隙配合。
7.根据权利要求4所述的一种新型的生活废水处理器，其特征在于：所述挡板驱动机构(37)由第一皮带轮(371)、传动皮带(372)、第二皮带轮(373)、牵引带(374)、第三皮带轮(375)、传动带(376)、第四皮带轮(377)、第一传送带(378)、第一传动齿轮(379)、第二齿条(3710)、第三弹簧(3711)、第二传动齿轮(3712)组成，所述第二收卷滑轮(343)通过驱动带(344)与第一皮带轮(371)皮带轮主传动系统，所述第一皮带轮(371)通过传动皮带(372)传动连接于第二皮带轮(373)，所述第二皮带轮(373)与牵引带(374)、第三皮带轮(375)、传动带(376)、第四皮带轮(377)构成皮带轮辅助传动系统并通过第一传送带(378)传动配合于第一传动齿轮(379)，所述第一传动齿轮(379)啮合于第二齿条(3710)间接传动配合于第二传动齿轮(3712)，所述第二齿条(3710)的顶端通过第三弹簧(3711)固定。
8.根据权利要求1所述的一种新型的生活废水处理器，其特征在于：所述辅助传动装置(39)由传动履带(391)、移动盘(392)、第一滚动轴(393)、第二滚动轴(394)组成，所述传动履带(391)的上端采用嵌入式的方式安装有过渡传功机构(310)，下端与第二滚动轴(394)间隙配合，所述传动履带(391)的中部位置上设有用于连接第一滚动轴(393)的移动盘(392)，所述第二滚动轴(394)啮合于牵引轮(349)。
9.根据权利要求1或8所述的一种新型的生活废水处理器，其特征在于：所述过渡传动机构(310)由第二传送带(3101)、第一齿轮(3102)、第一伞齿轮(3103)、旋转轴(3104)组成，所述第一齿轮(3102)与主传动机构(311)之间通过第二传送带(3101)连接，所述第一伞齿轮(3103)采用螺栓连接的方式固定有旋转轴(3104)并与第一齿轮(3102)相啮合，所述旋转轴(3104)贯穿于传动履带(391)的内部且采用间隙配合。
10.根据权利要求9所述的一种新型的生活废水处理器，其特征在于：所述主传动机构(311)由传动轴(3111)、第二伞齿轮(3112)、第二齿轮(3113)、过渡齿轮(3114)、第三齿轮(3115)组成，所述传动轴(3111)的底端机械连接有第二伞齿轮(3112)并与第二齿轮(3113)相啮合，所述传动轴(311)的顶端传动连接于第二电机驱动器(312)，所述第二齿轮(3113)通过啮合的过渡齿轮(3114)与第三齿轮(3115)相配合，所述第三齿轮(3115)与第一齿轮(3102)之间采用第二传送带(3101)传动配合。
说明书
一种新型的生活废水处理器
技术领域
本发明是一种新型的生活废水处理器，属于生活废水处理器领域。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水，废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等，小城市更严重。大便等一般不直接排入，而是有收集措施，废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求，按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理，一级处理只除去废水中的悬浮物，以物理方法为主，处理后的废水一般还不能达到排放标准;对于二级处理系统而言，一级处理是预处理。二级处理最常用的是生物处理法，它能大幅度地除去废水中呈胶体和溶解状态的有机物，使废水符合排放标准。但经过二级处理的水中还存留一定量的悬浮物、生物不能分解的溶解性有机物、溶解性无机物和氮磷等藻类增值营养物，并含有病毒和细菌。因而不能满足要求较高的排放标准，如处理后排入流量较小、稀释能力较差的河流就可能引起污染，也不能直接用作自来水、工业用水和地下水的补给水源;三级处理是进一步去除二级处理未能去除的污染物，如磷、氮及生物难以降解的有机污染物、无机污染物、病原体等。废水的三级处理是在二级处理的基础上，进一步采用化学法(化学氧化、化学沉淀等)、物理化学法(吸附、离子交换、膜分离技术等)以除去某些特定污染物的一种“深度处理”方法。显然，废水的三级处理耗资巨大，但能充分利用水资源，生活废水中存在着大量污染物，该污染物中带有大量的颗粒，但是现有技术在进行废水处理得同时仅仅对该颗粒进行搅拌而后过滤，对残留在过滤板上的物质未及时进行处理容易造成过滤通道堵塞影响过滤性能，并且处理后的生活废水一次性排放，由于其大量液体的排放在二级处理的同时较不均匀全面，导致处理效果差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种新型的生活废水处理器，以解决现有技术对残留在过滤板上的物质未及时进行处理容易造成过滤通道堵塞影响过滤性能，并且处理后的生活废水一次性排放，由于其大量液体的排放在二级处理的同时较不均匀全面，导致处理效果差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型的生活废水处理器，其结构包括支撑底座、电控箱、处理槽、入水口、第一电机、第二电机、加药口、混合处理箱、出液口，所述处理槽的正面端上安装有电控箱并与其上端设有的第一电机与第二电机的信号端电连接，所述入水口与处理槽的左端焊接为一体化结构，所述处理槽的右端与混合处理箱安装在一起并相互配合，所述混合处理箱上端贯穿有加药口，所述出液口设于混合处理箱的底端，所述电控箱与处理槽均安装于支撑底座的上端且采用机械连接，所述处理槽的组成有第一电机驱动器、搅拌装置、过滤机构、过滤推动装置、膜组件、出液挡板装置、挡板驱动机构、混合处理腔、辅助传动装置、过渡传动机构、主传动机构、第二电机驱动器、加药内管道、出药喷头，所述第一电机驱动器设于第一电机的内部其传动输出端与搅拌装置传动连接，所述过滤机构设于搅拌装置的底端并与底部设有的过滤推动装置传动配合，所述过滤推动装置与挡板驱动机构均安装在膜组件的右上端，所述挡板驱动机构传动配合于出液挡板装置，所述出液挡板装置贯穿于膜组件的出水口，所述过滤推动装置的最右端与辅助传动装置相啮合，所述辅助传动装置通过其上端设有的过渡传动机构与主传动机构机械连接，所述主传动机构的传动轴通过第二电机驱动器与第二电机传动连接，所述出药喷头设于混合处理腔的内部顶端并通过加药内管道与加药口固定连接，所述加药内管道的外表面与主传动机构传动配合。
进一步的，所述搅拌装置由轴承、搅拌轴、搅拌叶片组成，所述轴承设有两个其之间固定有搅拌轴，所述搅拌轴的底端设有两个以上的搅拌叶片，所述搅拌轴的顶端贯穿于处理槽与第一电机内部的第一电机驱动器连接。
进一步的，所述过滤机构由排渣口、过滤板、水平滑动轨道、第一弹簧、刮板、刮板推动块组成，所述过滤板水平固定于处理槽的内部位于搅拌轴底部的位置上，所述刮板与刮板推动块为一体化结构且通过刮板与过滤板活动配合，所述刮板推动块的底端固定于水平滑动轨道的右端，所述水平滑动轨道的内部安装有第一弹簧，所述水平滑动轨道的底端固定有过滤推动装置，所述排渣口的内部与过滤板的左端相配合，其外端与入水口位于同一侧。
进一步的，所述过滤推动装置由收卷绳、第一收卷滑轮、第二收卷滑轮、驱动带、第一滑块、拉绳、第二弹簧、第二滑块、牵引轮组成，所述第二滑块的内部设有用于连接收卷绳的滚子，所述收卷绳分别环绕配合于第一收卷滑轮与第二收卷滑轮，所述第二收卷滑轮通过驱动带传动连接于挡板驱动机构，所述收卷绳环绕过第二收卷滑轮的一端与第一滑块相扣接，所述第一滑块通过拉绳与牵引轮相连接，所述拉绳的底端水平安装用于限位第一滑块的第二弹簧。
进一步的，所述第二滑块与刮板推动块连接的一端活动配合于水平滑动轨道并与第一弹簧相扣接，所述水平滑动轨道与过滤板相互平行。
进一步的，所述出液挡板装置由第一齿条、齿条固定轴承、齿条固定横杆、齿条固定块、挡板组成，所述第一齿条带有锯齿的一端啮合于挡板驱动机构，所述第一齿条的底端左右两端通过齿条固定轴承轴承连接于齿条固定横杆上，所述齿条固定横杆底部垂直固定的齿条固定块焊接有挡板并贯穿于膜组件的出水口采用间隙配合。
进一步的，所述挡板驱动机构由第一皮带轮、传动皮带、第二皮带轮、牵引带、第三皮带轮、传动带、第四皮带轮、第一传送带、第一传动齿轮、第二齿条、第三弹簧、第二传动齿轮组成，所述第二收卷滑轮通过驱动带与第一皮带轮皮带轮主传动系统，所述第一皮带轮通过传动皮带传动连接于第二皮带轮，所述第二皮带轮与牵引带、第三皮带轮、传动带、第四皮带轮构成皮带轮辅助传动系统并通过第一传送带传动配合于第一传动齿轮，所述第一传动齿轮啮合于第二齿条间接传动配合于第二传动齿轮，所述第二齿条的顶端通过第三弹簧固定。
进一步的，所述辅助传动装置由传动履带、移动盘、第一滚动轴、第二滚动轴组成，所述传动履带的上端采用嵌入式的方式安装有过渡传功机构，下端与第二滚动轴间隙配合，所述传动履带的中部位置上设有用于连接第一滚动轴的移动盘，所述第二滚动轴啮合于牵引轮。
进一步的，所述过渡传动机构由第二传送带、第一齿轮、第一伞齿轮、旋转轴组成，所述第一齿轮与主传动机构之间通过第二传送带连接，所述第一伞齿轮采用螺栓连接的方式固定有旋转轴并与第一齿轮相啮合，所述旋转轴贯穿于传动履带的内部且采用间隙配合。
进一步的，所述主传动机构由传动轴、第二伞齿轮、第二齿轮、过渡齿轮、第三齿轮组成，所述传动轴的底端机械连接有第二伞齿轮并与第二齿轮相啮合，所述传动轴的顶端传动连接于第二电机驱动器，所述第二齿轮通过啮合的过渡齿轮与第三齿轮相配合，所述第三齿轮与第一齿轮之间采用第二传送带传动配合。
有益效果
本发明一种新型的生活废水处理器，为提高生活废水处理设备的高效性与洁净程度最大化，在初期排入额度生活废水中存在着大量的大颗粒与小颗粒的污染物，小颗粒的污染可通过过滤机构进行初步的过滤，而大颗粒的污染物则经过搅拌装置进行有效搅拌后，对大颗粒中的大分子断裂后生成的小分子颗粒在经过过滤机构进行过滤，该过滤机构作为一级处理，流经到膜组件进行二级处理，在过滤板与水平滑动轨道的设计中，过滤板与水平滑动轨道的头部设计为三角形结构可防止液体大量排放造成的冲击力损坏内部元件，并可对排放的液体进行定量集中的排放，集中经过膜组件进行二级净化处理，该处理集中，可有效的提高净化效果，当废水全部排放到二级处理后，启动第二电机驱动器，第二电机驱动器带动传动轴实现第二伞齿轮的转动啮合第二齿轮，进而第二齿轮带动过渡齿轮、第三齿轮、第二传送带、第一齿轮旋转，第一齿轮转动通过轴心连接的旋转轴驱动传动履带转动，在传动履带上安装的第一滚动轴、第二滚动轴在传动履带的带动下旋转，第二滚动轴转动啮合牵引轮实现反转，牵引轮反转收缩拉绳另一端固定的第一滑块水平向右沿着第二弹簧的上端移动，由于第一滑块的内部设有两个滚子，其中一个滚子与第二弹簧固定，随着另一个滚子移动的同时与同步运动，向右压缩第二弹簧，由于设有的第二弹簧，可对拉绳进行限位，当拉绳牵引的范围等同于第二弹簧的最大压缩值的时候运动停止，第一滑块在运动的同时带动收卷绳拉动第二滑块反方向运动，进而拉动，拉动第二滑块向左运动，因为第二滑块是与刮板推动块固定的，在移动的过程中同时带动刮板推动块向左推进，通过刮板推动块固定的刮板对过滤板上的残留物进行清除，经过排渣口排放，该处理中，为处理器内的二级净化处理完成后实现的，避免不必要的重复混合，第一滑块在移动的过程中，收卷绳在实现收缩中与第二收卷滑轮配合可带动第二收卷滑轮旋转，第二收卷滑轮旋转中驱动第二收卷滑轮通过驱动带与第一皮带轮皮带轮主传动系统工作，主传动系统带动皮带轮辅助传动系统工作，第二传动齿轮反转啮合第一齿条竖直向上运动，进而将挡板封闭的二级出水口打开形成流通管道，将二级处理后的废水排放到混合处理腔与加药口添加的药物进行充分的化合反应，再将处理完全的废水通过出液口排出，设有的过滤推动装置与过滤机构，在搅拌装置的初级搅拌处理下，将生活废水中存在的大颗粒进行搅拌处理后，通过过滤机构过滤后流经到膜组件内进行二级处理，二级处理后的废水流经到混合处理腔的内部与药液进行混合净化，经过三级处理可达到生活废水处理的最佳效果，过滤后残留在过滤板上的物质通过刮板清除由排渣口排放，实现高效过滤的同时降低过滤通道的堵塞，而水平滑动轨道的左端口三角形结构的设计与出液挡板装置相结合，实现定量的液体排放，防止一次性大量排放对二级与三级处理不全面的缺点。
