申请日2018.04.11
公开(公告)日2018.09.04
IPC分类号C02F9/04; C02F1/52
摘要
本发明公开了一种节能环保型化工污水生产处理设备，包括处理箱，处理箱上端内部安装有过滤网，位于过滤网上端的处理箱区域为除污处理腔，位于过滤网下端的处理箱区域为絮凝处理腔，处理箱中部安装有搅拌轴，搅拌轴上端穿过过滤网连接于处理箱顶端内部，搅拌轴位于过滤网下端为中空结构，处理箱下端中部安装有进液箱，搅拌轴底端穿过处理箱连接有从动带轮，进液箱左端连接有进液管，进液管左端连接有引液泵，处理箱下端右侧安装有驱动电机，驱动电机下端连接有驱动轴，驱动轴底端连接有主动带轮，搅拌轴位于进液箱中部外侧均匀设有进液孔。本发明，实现着对化工污水的双重处理，增加着污水的处理作用，同时也增加着污水的絮凝沉淀效果。
权利要求书

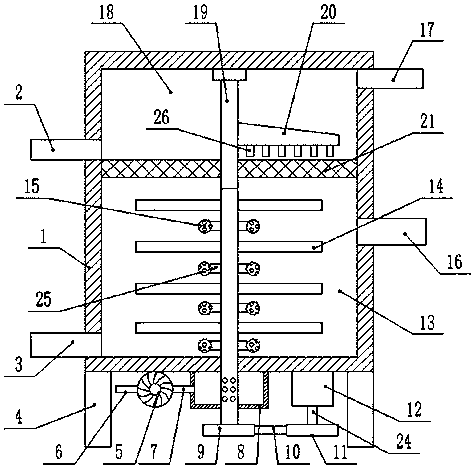

1.一种节能环保型化工污水生产处理设备，包括处理箱(1)，其特征在于，所述处理箱(1)上端内部安装有过滤网(21)，位于过滤网(21)上端的处理箱(1)区域为除污处理腔(18)，位于过滤网(21)下端的处理箱(1)区域为絮凝处理腔(13)，所述处理箱(1)中部安装有搅拌轴(19)，所述搅拌轴(19)上端穿过过滤网(21)连接于处理箱(1)顶端内部，所述搅拌轴(19)位于过滤网(21)下端为中空结构，搅拌轴(19)下端外侧均匀设有搅拌叶(14)，搅拌叶(14)之间的搅拌轴(19)中部连通有喷液柱(25)，所述处理箱(1)下端中部安装有进液箱(8)，所述搅拌轴(19)底端穿过处理箱(1)连接有从动带轮(9)，所述进液箱(8)左端连接有进液管(7)，进液管(7)左端连接有引液泵(5)，所述处理箱(1)下端右侧安装有驱动电机(12)，驱动电机(12)下端连接有驱动轴(24)，驱动轴(24)底端连接有主动带轮(11)，所述搅拌轴(19)位于进液箱(8)中部外侧均匀设有进液孔(22)，所述搅拌轴(19)上端中部安装有转动扇叶(20)。
2.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述转动扇叶(20)下端均匀设有刷毛(26)。
3.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述除污处理腔(18)左端下侧连接有排污管(2)，除污处理腔(18)右侧上端连接有进污管(17)。
4.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述絮凝处理腔(13)右端中部安装有上清液排水管(16)，絮凝处理腔(13)左端下侧安装有下浊液排水管(3)。
5.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述处理箱(1)下端两侧连接有支撑腿(4)。
6.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述引液泵(5)左端连接有絮凝剂入管(6)。
7.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述主动带轮(11)与从动带轮(9)通过皮带(10)相互连接。
8.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述喷液柱(25)末端连接有喷液嘴(15)。
9.根据权利要求1所述的一种节能环保型化工污水生产处理设备，其特征在于，所述搅拌轴(19)下端通过密封垫(23)连接有进液箱(8)。
说明书
一种节能环保型化工污水生产处理设备
技术领域
本发明涉及污水处理技术领域，具体是一种节能环保型化工污水生产处理设备。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。
而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%，九个省市中，水质最好的当属海南省，以II类为主;上海、北京次之，多为III类;黑龙江及江苏则以IV类水占比最高，而吉林、辽宁、广东、宁夏四省区普遍只达到V类的水平，水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。
化工生产污水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产;现有的化工生产污水处理装置一般设备繁多，工艺复杂，不能满足现在的化工生产污水处理要求。
发明内容
本发明的目的在于提供一种节能环保型化工污水生产处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种节能环保型化工污水生产处理设备，包括处理箱，所述处理箱上端内部安装有过滤网，位于过滤网上端的处理箱区域为除污处理腔，位于过滤网下端的处理箱区域为絮凝处理腔，所述处理箱中部安装有搅拌轴，所述搅拌轴上端穿过过滤网连接于处理箱顶端内部，所述搅拌轴位于过滤网下端为中空结构，搅拌轴下端外侧均匀设有搅拌叶，搅拌叶之间的搅拌轴中部连通有喷液柱，所述处理箱下端中部安装有进液箱，所述搅拌轴底端穿过处理箱连接有从动带轮，所述进液箱左端连接有进液管，进液管左端连接有引液泵，所述处理箱下端右侧安装有驱动电机，驱动电机下端连接有驱动轴，驱动轴底端连接有主动带轮，所述搅拌轴位于进液箱中部外侧均匀设有进液孔，所述搅拌轴上端中部安装有转动扇叶。
作为本发明进一步的方案：所述转动扇叶下端均匀设有刷毛。
作为本发明进一步的方案：所述除污处理腔左端下侧连接有排污管，除污处理腔右侧上端连接有进污管。
作为本发明进一步的方案：所述絮凝处理腔右端中部安装有上清液排水管，絮凝处理腔左端下侧安装有下浊液排水管。
作为本发明进一步的方案：所述处理箱下端两侧连接有支撑腿。
作为本发明进一步的方案：所述引液泵左端连接有絮凝剂入管。
作为本发明进一步的方案：所述主动带轮与从动带轮通过皮带相互连接。
作为本发明进一步的方案：所述喷液柱末端连接有喷液嘴。
作为本发明再进一步的方案：所述搅拌轴下端通过密封垫连接有进液箱。
与现有技术相比，本发明的有益效果是：
所述一种节能环保型化工污水生产处理设备，结构合理，设计新颖，通过设有的过滤网将处理箱分为除污处理腔和絮凝处理腔，实现着对化工污水的双重处理，大大增加着污水的处理作用，同时将搅拌轴下端设为中空结构，然后与进液箱相互配合，增加着污水的絮凝沉淀效果，实用性强，整个装置只需要一个电机就可驱动着排污处理腔和絮凝处理腔的工作，节能环保，满足着现在的化工生产污水处理要求。
