申请日2018.04.11
公开(公告)日2019.01.01
IPC分类号C02F9/14
摘要
本实用新型提供一种餐饮厨房废水的隔油装置,包括壳体、第一隔板、一级过滤池、手柄、气泵、第二导流口和出油管，所述壳体的顶端安装有盖体，所述壳体的左端设置有进污管，所述壳体的右端设置有出水管，所述壳体的前方设置有出油管，且出油管上设置有控制阀，所述壳体的内部竖直安装有第一隔板和第二隔板，且第一隔板设置在第二隔板的左侧。本实用新型通过导油盒、曝气管、曝气孔和气泵的配合使用，在气泵的作用下产生气体，从曝气管上的曝气孔中跑出，从而产生大量的气泡，大量的气泡与废水上的油脂进行吸附，从而不断的浮上水面，进而缩短排污时间，同时使悬浮的油脂排的更加彻底。
权利要求书

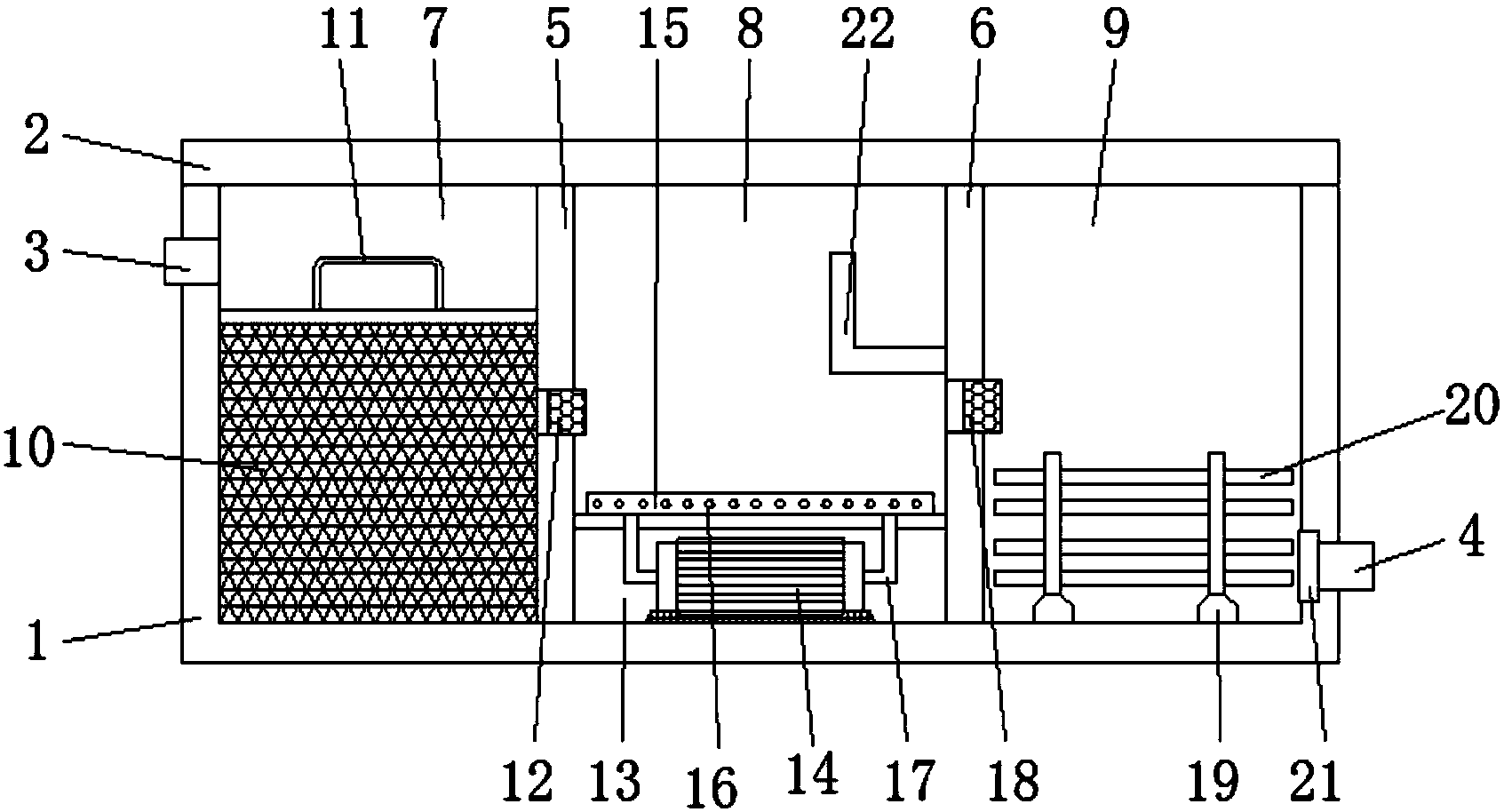

1.一种餐饮厨房废水的隔油装置,包括壳体(1)、第一隔板(5)、一级过滤池(8)、手柄(11)、气泵(14)、第二导流口(18)和出油管(23)，其特征在于：所述壳体(1)的顶端安装有盖体(2)，所述壳体(1)的左端设置有进污管(3)，所述壳体(1)的右端设置有出水管(4)，所述壳体(1)的前方设置有出油管(23)，且出油管(23)上设置有控制阀(24)，所述壳体(1)的内部竖直安装有第一隔板(5)和第二隔板(6)，且第一隔板(5)设置在第二隔板(6)的左侧，且第一隔板(5)和第二隔板(6)将壳体(1)的内部从左到右依次分为接渣区(7)、一级过滤池(8)和二级过滤池(9);
所述接渣区(7)的内部安装有滤渣栏(10)，所述滤渣栏(10)的顶端固定有手柄(11);
所述一级过滤池(8)与接渣区(7)通过第一隔板(5)上的第一导流口(12)相连通，所述一级过滤池(8)的底端设置有安装室(13)，所述安装室(13)的内部安装有气泵(14)，所述一级过滤池(8)的底部设置有曝气管(15)，所述曝气管(15)上设置有曝气孔(16)，且曝气管(15)与气泵(14)之间通过导气管(17)相连通，所述一级过滤池(8)内部右上方设置有导油盒(22)，且导油盒(22)的右端与第二隔板(6)相衔接;
所述二级过滤池(9)与一级过滤池(8)通过第二隔板(6)上的第二导流口(18)相连通，所述二级过滤池(9)内安装有支架(19)，所述支架(19)上通过螺丝安装有生物膜片(20)，所述二级过滤池(9)的右壁上安装有深层过滤网(21)，且深层过滤网(21)设置在出水管(4)的左端。
2.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述进污管(3)与接渣区(7)相连通。
3.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述出水管(4)与二级过滤池(9)相连通。
4.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述出油管(23)与导油盒(22)相连通。
5.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述导油盒(22)为L字型结构。
6.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述曝气管(15)固定在安装室(13)的外壁上。
7.根据权利要求1所述的一种餐饮厨房废水的隔油装置，其特征在于：所述第一导流口(12)的位置高度大于第二导流口(18)的位置高度。
说明书
一种餐饮厨房废水的隔油装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种餐饮厨房废水的隔油装置。
背景技术
餐饮业或者家庭厨房中排放的废水，含有大量的油脂，这些油脂在长期堆积在下水道的管径内壁上，会使下水道内壁逐渐变细甚至堵塞，大大的降低了排水管道的排水能力和使用寿命，且油脂中含有很多的有机成分，可以用来做肥料等用途。因此，我国环保部门要求餐饮业的含油污水在排入到市政管网之前，要对油水进行分离，从而避免对下水管道的损伤等危害。
现有传统的油水分离器，操作不安全，功能不全面，没有设置过滤网篮和油水分离滤层，且对于水溶性油脂没有很好的处理方法，从而不能满足人们的需求，为了解决上述所提到的问题，本实用新型提供了一种餐饮厨房废水的隔油装置。
实用新型内容
本实用新型的目的在于提供一种餐饮厨房废水的隔油装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种餐饮厨房废水的隔油装置,包括壳体、第一隔板、一级过滤池、手柄、气泵、第二导流口和出油管，所述壳体的顶端安装有盖体，所述壳体的左端设置有进污管，所述壳体的右端设置有出水管，所述壳体的前方设置有出油管，且出油管上设置有控制阀，所述壳体的内部竖直安装有第一隔板和第二隔板，且第一隔板设置在第二隔板的左侧，且第一隔板和第二隔板将壳体的内部从左到右依次分为接渣区、一级过滤池和二级过滤池;
所述接渣区的内部安装有滤渣栏，所述滤渣栏的顶端固定有手柄;
所述一级过滤池与接渣区通过第一隔板上的第一导流口相连通，所述一级过滤池的底端设置有安装室，所述安装室的内部安装有气泵，所述一级过滤池的底部设置有曝气管，所述曝气管上设置有曝气孔，且曝气管与气泵之间通过导气管相连通，所述一级过滤池内部右上方设置有导油盒，且导油盒的右端与第二隔板相衔接;
所述二级过滤池与一级过滤池通过第二隔板上的第二导流口相连通，所述二级过滤池内安装有支架，所述支架上通过螺丝安装有生物膜片，所述二级过滤池的右壁上安装有深层过滤网，且深层过滤网设置在出水管的左端。
优选的，所述进污管与接渣区相连通。
优选的，所述出水管与二级过滤池相连通。
优选的，所述出油管与导油盒相连通。
优选的，所述导油盒为L字型结构。
优选的，所述曝气管固定在安装室的外壁上。
优选的，所述第一导流口的位置高度大于第二导流口的位置高度。
本实用新型的有益效果：该种餐饮厨房废水的隔油装置结构简单合理，经济实用，使用方便，通过接渣区和滤渣栏的配合使用，能够对杂物进行过滤，通过导油盒、曝气管、曝气孔和气泵的配合使用，在气泵的作用下产生气体，从曝气管上的曝气孔中跑出，从而产生大量的气泡，大量的气泡与废水上的油脂进行吸附，从而不断的浮上水面，进而缩短排污时间，同时使悬浮的油脂排的更加彻底，通过支架和生物膜片的配合使用，有效的对水溶性油脂进行处理。
