申请日2018.04.10
公开(公告)日2018.07.27
IPC分类号E03C1/122; E03C1/298
摘要
本发明涉及一种垃圾处理器污水排放装置，它包括蓄水槽、垃圾处理器和清洗槽，所述蓄水槽下端连接有排水管A，垃圾处理器侧端连接有排水管B，垃圾处理器侧端设置有三通连接管，所述排水管A端口和排水管B端口与上位排水接口相连接，溢流水管一端与溢水接口相连接，下位排水接口上连接有排水总管，排水管A端口和溢流水管内均设有防倒流装置，防倒流装置包括垫圈和垫片，所述复位弹片在水压作用下向下翻转并在失压下复位，所述溢流水管内垫片一端通过固定件固定于溢流水管管槽下水口处，另一端贴覆于溢水接口且与溢水接口内壁之间无缝接触，本发明改进后，可以避免排水管、溢流水管和排水总管管内的污水发生倒流的现象，可以保证厨房环境的清洁。
权利要求书

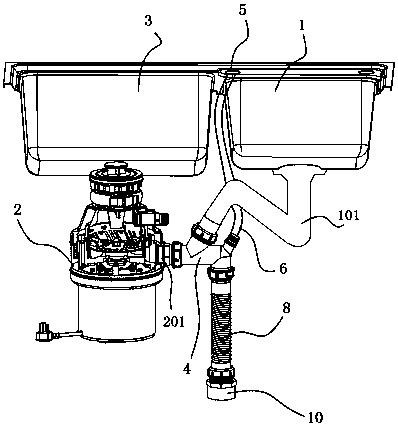

1.一种垃圾处理器污水排放装置，它包括蓄水槽(1)、垃圾处理器(2)和清洗槽(3)，其特征在于：所述蓄水槽(1)下端连接有排水管A(101)，所述垃圾处理器(2)侧端连接有排水管B(201)，所述垃圾处理器(2)侧端设置有三通连接管(4)，所述三通连接管(4)上设有上位排水接口(401)、下位排水接口(402)和溢水接口(403)，所述排水管A(2)端口和排水管B(201)端口与上位排水接口(401)相连接，所述清洗槽(3)上方开设有溢流口(5)，所述溢流口(5)上连接有一溢流水管(6)，所述溢流水管(6)一端与溢水接口(403)相连接，所述下位排水接口(402)上连接有排水总管(8)，所述排水管A(101)端口和溢流水管(6)内均设有防倒流装置(7)，所述防倒流装置包括垫圈(701)和垫片(702)，所述垫片(702)包括复位垫片(702-1)和单向垫片(702-2)，所述垫圈(701)和垫片(702)水平设置于排水管A(101)端口内，所述垫片(702)内圈直径øa大于垫圈(701)内圈直径øb，所述复位弹片(702-1)在水压作用下向下翻转并在失压下复位，所述溢流水管(6)内垫片(702)一端通过固定件(9)固定于溢流水管(6)管槽下水口处，另一端贴覆于溢水接口(403)且与溢水接口(403)内壁之间无缝接触;所述排水总管(8)顶端设有密封接头(10)。
2.根据权利要求1所述的垃圾处理器污水排放装置，其特征在于：所述垫片(702)直径大于溢流水管(6)管径。
3.根据权利要求1所述的垃圾处理器污水排放装置，其特征在于：所述复位垫片(702-1)向下翻转方向为单一方向。
4.根据权利要求1所述的垃圾处理器污水排放装置，其特征在于：所述单向垫片(702-2)为软质橡胶。
5.根据权利要求1所述的垃圾处理器污水排放装置，其特征在于：所述固定件(8)为螺钉。
说明书
一种垃圾处理器污水排放装置
技术领域
本发明涉及一种污水排放装置，尤其涉及一种垃圾处理器污水排放装置。
背景技术
随着社会经济的发展，人们生活水平的不断提高，生活质量的不断改善。人们对于厨房卫生方面的要求也不断提高。厨房垃圾处理器正以增长之势走进寻常百姓的厨房。目前，厨房内的水槽一般有两个，分别是蓄水槽和清洗槽，厨房垃圾处理器就安装在清洗槽的下方，各类厨房垃圾在清洗槽中随水冲入厨房垃圾处理器的研磨腔中，电机带动研磨刀盘旋转，研磨刀盘上的刀头和研磨齿圈上的研磨孔配合，将食物垃圾打磨成细碎颗粒，从研磨齿圈的齿间缝隙和刀盘与齿圈的缝隙掉进排污腔再从排污口随水排入垃圾处理器污水排放装置。
传统的垃圾处理器污水排放装置主要包括分别与蓄水槽和清洗槽连接的排水管以及与这两根排水管连接的下水总管，从垃圾处理器排出的污水会倒流入蓄水槽，离心力在排污时会产生压力，排泄物在压力作用下，产生倒流现象，给使用者的生活带来很多不便。因此，应该提供一种新的技术方案解决上述问题。
发明内容
本发明针对上述技术问题，本发明提供一种防止排泄物污水倒流、结构合理的垃圾处理器污水排放装置。
为达到上述目的，本发明采用的技术方案是：
一种垃圾处理器污水排放装置，它包括蓄水槽、垃圾处理器和清洗槽，所述蓄水槽下端连接有排水管A，所述垃圾处理器侧端连接有排水管B，所述垃圾处理器侧端设置有三通连接管，所述三通连接管上设有上位排水接口、下位排水接口和溢水接口，所述排水管A端口和排水管B端口与上位排水接口相连接，所述清洗槽上方开设有溢流口，所述溢流口上连接有一溢流水管，所述溢流水管一端与溢水接口相连接，所述下位排水接口上连接有排水总管，所述排水管A端口和溢流水管内均设有防倒流装置，所述防倒流装置包括垫圈和垫片，所述垫片包括复位垫片和单向垫片，所述垫圈和垫片水平设置于排水管A端口内，所述垫片内圈直径øa大于垫圈内圈直径øb，所述复位弹片在水压作用下向下翻转并在失压下复位，所述溢流水管内垫片一端通过固定件固定于溢流水管管槽下水口处，另一端贴覆于溢水接口且与溢水接口内壁之间无缝接触，所述排水总管顶端设有密封接头。
作为本发明的进一步改进，所述垫片直径大于溢流水管管径。
作为本发明的进一步改进，所述复位垫片向下翻转方向为单一方向。
作为本发明的进一步改进，所述单向垫片为软质橡胶。
作为本发明的进一步改进，所述固定件为螺钉。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：
本发明的一种垃圾处理器污水排放装置，所述排水管A端口和溢流水管内均设有防倒流装置，所述防倒流装置包括垫圈和垫片，所述垫片包括复位垫片和单向垫片，所述垫圈和垫片水平设置于排水管A端口内，所述复位弹片在水压作用下向下翻转并在失压下复位，软质橡胶上的弹片只会在下排污水时，水对其产生压力时才会向上翻开，顺利的排出污水，当污水排毕后，其会复位，垫片内圈直径øa大于垫圈内圈直径øb，垫圈和垫片只会翻向一侧。
所述溢流水管内垫片一端通过固定件固定于溢流水管管槽下水口处，另一端贴覆于溢水接口且与溢水接口内壁之间无缝接触，溢水接口内的垫片在受到排水的冲击作用力下也会向上翻开，呈密封状态，污水不会从排污口往上返水，保证污水顺利排出，当污水排毕后，其会复位，这样的结构设计，可以避免排水管和溢流水管内的污水发生倒流的现象，可以保证厨房环境的清洁。
排水管A和排水管B排出的污水汇聚于排水总管内，在排泄物污水排出总管后，污水下水道会有负压，将下水管内排泄物重新吸入排水总管内，所述排水总管顶端设有密封接头，能够很好的防止下水道内污水倒流。
