申请日2018.04.10
公开(公告)日2018.06.29
IPC分类号C02F3/12
摘要
本发明公开了一种废水处理用曝气装置，包括曝气腔、电机、鼓风机和曝气盘;所述曝气腔的上端设置有电机，电机的输出端与旋转轴固定连接，所述旋转轴贯穿曝气腔的上臂且与曝气腔的底部转动连接，旋转轴上固定安装有固定套筒，所述固定套筒的两端对称连接有第二搅拌棒，第二搅拌棒的一端与固定套筒转动连接;所述曝气腔的内部固定安装有底板，底板下方设置有曝气盘，曝气盘下端滑动连接在曝气腔的底部。本发明设计新颖，曝气盘在不完全齿轮和条形齿的作用下左右移动，带动喷管左右往复性摆动，从而改变曝气位置，提高曝气范围，实用性强。
权利要求书

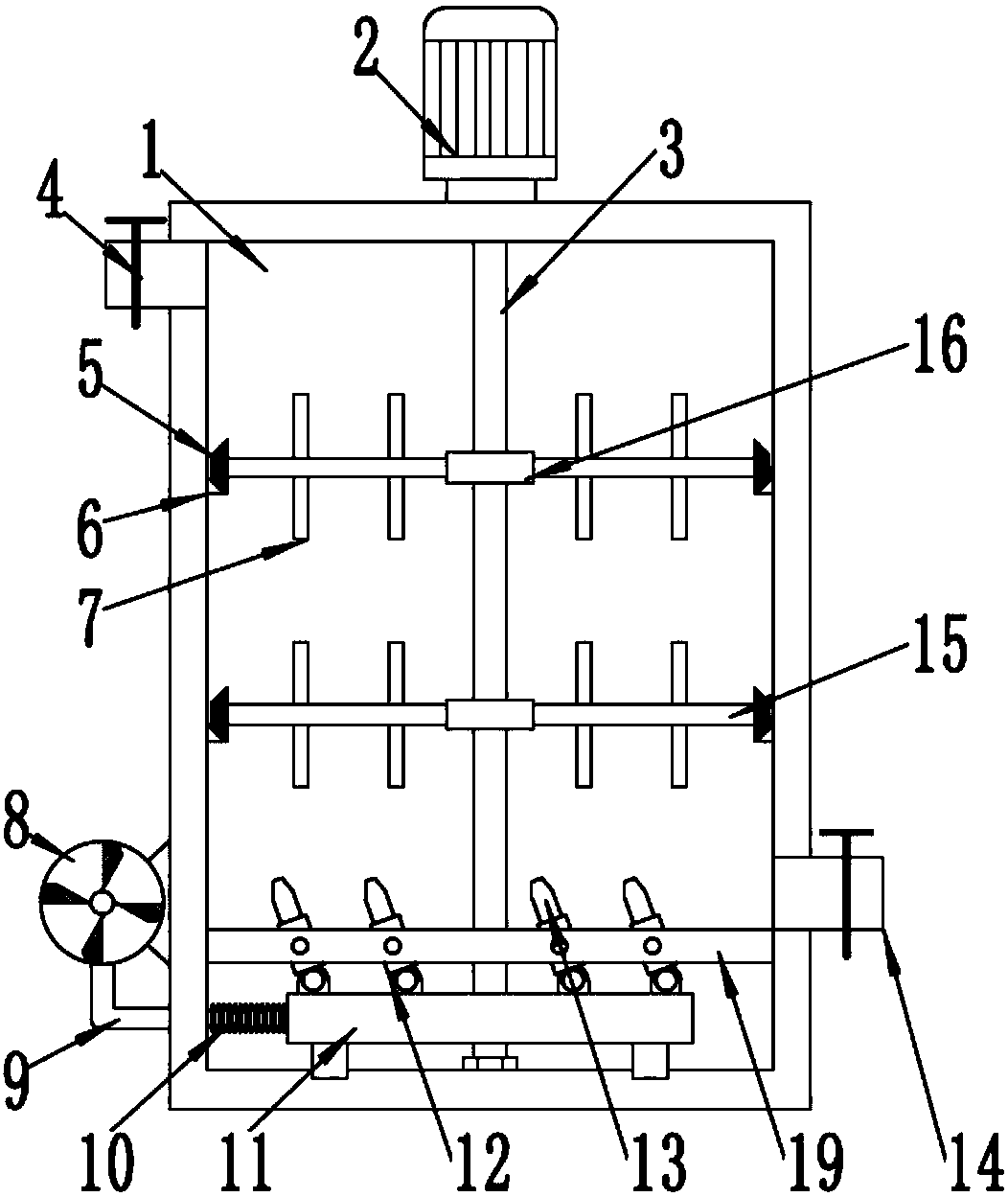

1.一种废水处理用曝气装置，包括曝气腔(1)、电机(2)、鼓风机(8)和曝气盘(11);其特征在于，所述曝气腔(1)的上端设置有电机(2)，电机(2)的输出端与旋转轴(3)固定连接，所述旋转轴(3)贯穿曝气腔(1)的上臂且与曝气腔(1)的底部转动连接，旋转轴(3)上固定安装有固定套筒(16)，所述固定套筒(16)的两端对称连接有第二搅拌棒(15)，第二搅拌棒(15)的一端与固定套筒(16)转动连接;所述曝气腔(1)的内部固定安装有底板(19)，底板(19)下方设置有曝气盘(11)，曝气盘(11)下端滑动连接在曝气腔(1)的底部;所述曝气盘(11)为中空结构，其上端铰接有喷管(13)，喷管(13)与曝气盘(11)通过导管连通，喷管(13)贯穿套环(12)伸入底板(19)上端，所述套环(12)贯穿底板(19)且与底板(19)转动连接。
2.根据权利要求1所述的废水处理用曝气装置，其特征在于，所述第二搅拌棒(15)的另一端固定安装有锥齿轮(5)，锥齿轮(5)的下端啮合有环形锥齿轮(6)，环形锥齿轮(6)固定安装在曝气腔(1)的侧壁上。
3.根据权利要求2所述的废水处理用曝气装置，其特征在于，所述第二搅拌棒(15)上还固定安装有第一搅拌棒(7)。
4.根据权利要求1所述的废水处理用曝气装置，其特征在于，所述曝气盘(11)的中间位置处设置有通槽，通槽的前后端固定安装有条形齿(18)，两个条形齿(18)的内侧设置有不完全齿轮(17)，不完全齿轮(17)固定连接在旋转轴(3)上。
5.根据权利要求1所述的废水处理用曝气装置，其特征在于，所述曝气盘(11)的左端与伸缩管(10)连通，伸缩管(10)的左端与固定安装在鼓风机(8)上的导气管(9)连通。
6.根据权利要求1所述的废水处理用曝气装置，其特征在于，所述曝气腔(1)的左端上侧设置有进污口(4)，进污口(4)上设置有开关阀，曝气腔(1)的右端下侧设置有出料口(14)，出料口上同样设置有开关阀。
说明书
一种废水处理用曝气装置
技术领域
本发明涉及环保领域，具体是一种废水处理用曝气装置。
背景技术
水污染问题是一个遍及全世界的环境问题，污水处理按采用的方法手段可分为物理法、化学法、物理化学法和生物法4种。生物法是利用废水中的微生物的代谢作用分解污水中可降解的有机物的一种方法，因为具有处理量大，投资省，经济可靠的特点，成为当今世界最普遍的一种水处理方法。
曝气池是对污水进行生化处理的装置。污水进入曝气池后，与池内的活性泥进行有机反应，有害物质被分解成无害物质，待水澄清后排放，在处理过程中，为了维持微生物的生命活动，必须保证水中有一定量的溶解氧，所谓曝气，就是不断地把空气打入水中，或利用机械搅拌作用使空气中的氧溶入水中;目前的曝气方法主要有鼓风曝气和机械曝气两种，鼓风曝气为利用曝气机将空气打入曝气头扩散到水中，形成气泡，在气液界面将氧气溶于水中。普通的曝气装置手段单一，使曝气池内充分曝气不充分，从而导致污水处理不彻底。
发明内容
本发明的目的在于提供一种废水处理用曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种废水处理用曝气装置，包括曝气腔、电机、鼓风机和曝气盘;所述曝气腔的上端设置有电机，电机的输出端与旋转轴固定连接，所述旋转轴贯穿曝气腔的上臂且与曝气腔的底部转动连接，旋转轴上固定安装有固定套筒，所述固定套筒的两端对称连接有第二搅拌棒，第二搅拌棒的一端与固定套筒转动连接;所述曝气腔的内部固定安装有底板，底板下方设置有曝气盘，曝气盘下端滑动连接在曝气腔的底部;所述曝气盘为中空结构，其上端铰接有喷管，喷管与曝气盘通过导管连通，喷管贯穿套环伸入底板上端，所述套环贯穿底板且与底板转动连接。
作为本发明进一步的方案：所述第二搅拌棒的另一端固定安装有锥齿轮，锥齿轮的下端啮合有环形锥齿轮，环形锥齿轮固定安装在曝气腔的侧壁上。
作为本发明再进一步的方案：所述第二搅拌棒上还固定安装有第一搅拌棒。
作为本发明再进一步的方案：所述曝气盘的中间位置处设置有通槽，通槽的前后端固定安装有条形齿，两个条形齿的内侧设置有不完全齿轮，不完全齿轮固定连接在旋转轴上。
作为本发明再进一步的方案：所述曝气盘的左端与伸缩管连通，伸缩管的左端与固定安装在鼓风机上的导气管连通。
作为本发明再进一步的方案：所述曝气腔的左端上侧设置有进污口，进污口上设置有开关阀，曝气腔的右端下侧设置有出料口，出料口上同样设置有开关阀。
与现有技术相比，本发明的有益效果是：
1、第二搅拌棒水平方向做圆周运动对污水进行搅拌的同时自身带动第一搅拌棒做垂直方向上的转动，从而对污水进行竖直方向搅拌，提高了污水的流动性，进而增加了曝气效率;
2、曝气盘在不完全齿轮和条形齿的作用下左右移动，带动喷管左右往复性摆动，从而改变曝气位置，提高曝气范围，实用性强。
