申请日2018.04.11
公开(公告)日2019.01.04
IPC分类号B01D33/11; B01D33/80
摘要
本实用新型公开了一种具有悬浮物收集功能的污水处理过滤装置，其结构包括栓口、污水处理箱主体、顶盖、污水进水处理口、隔板、导管接头、导管，本实用新型一种具有悬浮物收集功能的污水处理过滤装置，结构上设有在进行使用时，启动机器，电机转动大螺旋杆旋转，通过啮合连接带动小齿轮，由带动杆绕着带动齿轮的转动，相啮合的大齿轮旋转，小螺旋杆旋转带动螺杆锥轮旋转，将旋转的力带到锥齿轮带动了旋转杆转动，由于过滤网包裹着旋转杆于是旋转杆也随着转动，当污水通入进水口时，污水进入快速旋转的过滤网后将水甩出，进入下一个步骤，将过滤物通过过滤进入悬浮物出口排出，一体化的操作方式提高了过滤物的收集和排放，提高了工作效率。
权利要求书

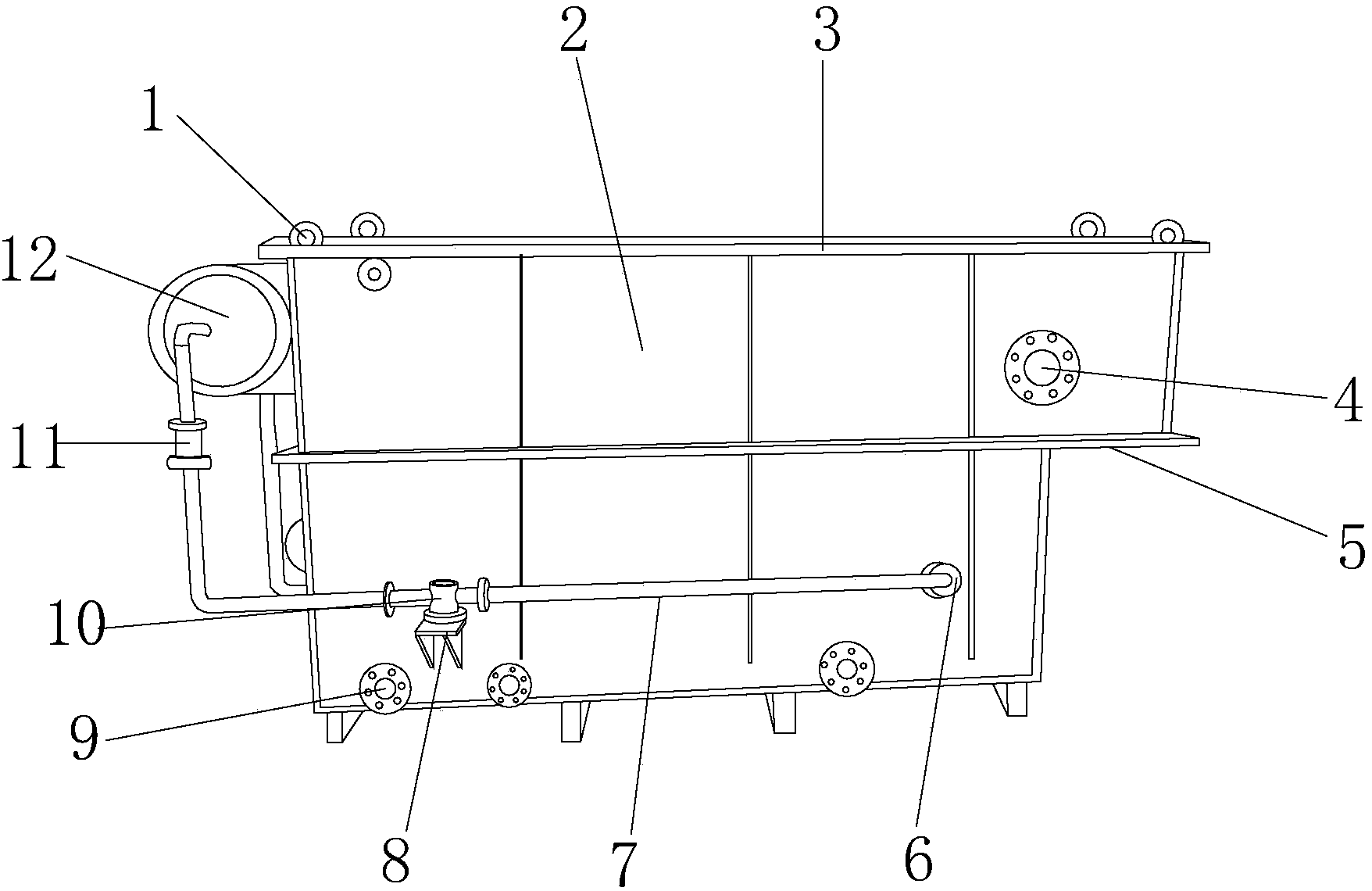

1.一种具有悬浮物收集功能的污水处理过滤装置，其特征在于：其结构包括栓口(1)、污水处理箱主体(2)、顶盖(3)、污水进水处理口(4)、隔板(5)、导管接头(6)、导管(7)、支撑脚(8)、出水口(9)、转接头(10)、检测头(11)、污水检测箱(12)，所述栓口(1)的下端与顶盖(3)的上端相焊接，所述污水处理箱主体(2)的前端设有导管接头(6)与导管(7)，所述污水进水处理口(4)嵌入安装于污水处理箱主体(2)的右端，所述隔板(5)的上端与顶盖(3)的下端相平行，所述导管(7)通过导管接头(6)与污水处理箱主体(2)相连接，所述支撑脚(8)的上端与转接头(10)的下端相连接，所述出水口(9)嵌入安装于污水处理箱主体(2)，所述检测头(11)通过导管(7)与污水检测箱(12)相连接，所述污水进水处理口(4)由进水口(401)、轴承(402)、旋转杆(403)、固定杆(404)、过滤网(405)、悬浮物出口(406)、螺杆锥轮(407)、小螺旋杆(408)、大齿轮(409)、带动齿轮(410)、带动杆(411)、小齿轮(412)、大螺旋杆(413)、电机(414)、锥齿轮(415)组成，所述进水口(401)内部设有轴承(402)与旋转杆(403)，所述固定杆(404)与旋转杆(403)嵌套连接，所述旋转杆(403)周围设有过滤网(405)，所述悬浮物出口(406)的右端与过滤网(405)的左上端相连接，所述螺杆锥轮(407)与小螺旋杆(408)相啮合，所述大齿轮(409)通过带动齿轮(410)与带动杆(411)相连接，所述小齿轮(412)与大螺旋杆(413)相啮合，所述电机(414)的左端与大螺旋杆(413)的右端嵌套连接，所述锥齿轮(415)与旋转杆(403)为一体化结构。
2.根据权利要求1所述的一种具有悬浮物收集功能的污水处理过滤装置，其特征在于：所述顶盖(3)的下端与污水处理箱主体(2)的上端铰链连接。
3.根据权利要求1所述的一种具有悬浮物收集功能的污水处理过滤装置，其特征在于：所述旋转杆(403)与顶盖(3)的下端相平行。
4.根据权利要求1所述的一种具有悬浮物收集功能的污水处理过滤装置，其特征在于：所述污水检测箱(12)为圆柱体结构，所述导管接头(6)为圆柱体结构。
5.根据权利要求1所述的一种具有悬浮物收集功能的污水处理过滤装置，其特征在于：所述顶盖(3)的长度为2.5m，所述污水检测箱(12)的长度为0.8m。
说明书
一种具有悬浮物收集功能的污水处理过滤装置
技术领域
本实用新型是一种具有悬浮物收集功能的污水处理过滤装置，属于污水处理技术领域。
背景技术
现在我国大部分的湖泊、水库、海洋及河流的水体都已经被外源和內源带入或产生的氮、磷有机物等富营养化物质污染，在水体中产生了蓝藻等高浓度的悬浮污染物，使这些水域的水产生产及风景区的旅游受到极大的影响，特别是在水厂的取水口受到污染后，直接危急到人们的饮水安全。
现有技术公开了申请号为：CN201210348328.3的一种水体中过滤分离悬浮物的方法及使用的过滤装置，是直接过滤装置的滤网安装在水流通道中的水流中，滤网的过滤面与过滤面表面的水流的方向呈夹角a，夹角a是0至70度的锐角或者是110至180度的钝角二个角度内的任意角度，装置的滤网与不同的水流通道共同构成不同的错流过滤系统，但是该现有技术在过滤物收集上便捷程度不高，导致了在过滤过程中的繁琐现象的发生。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种具有悬浮物收集功能的污水处理过滤装置，以解决的现有技术在过滤物收集上便捷程度不高，导致了在过滤过程中的繁琐现象的发生的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有悬浮物收集功能的污水处理过滤装置，其结构包括栓口、污水处理箱主体、顶盖、污水进水处理口、隔板、导管接头、导管、支撑脚、出水口、转接头、检测头、污水检测箱，所述栓口的下端与顶盖的上端相焊接，所述污水处理箱主体的前端设有导管接头与导管，所述污水进水处理口嵌入安装于污水处理箱主体的右端，所述隔板的上端与顶盖的下端相平行，所述导管通过导管接头与污水处理箱主体相连接，所述支撑脚的上端与转接头的下端相连接，所述出水口嵌入安装于污水处理箱主体，所述检测头通过导管与污水检测箱相连接，所述污水进水处理口由进水口、轴承、旋转杆、固定杆、过滤网、悬浮物出口、螺杆锥轮、小螺旋杆、大齿轮、带动齿轮、带动杆、小齿轮、大螺旋杆、电机、锥齿轮组成，所述进水口内部设有轴承与旋转杆，所述固定杆与旋转杆嵌套连接，所述旋转杆周围设有过滤网，所述悬浮物出口的右端与过滤网的左上端相连接，所述螺杆锥轮与小螺旋杆相啮合，所述大齿轮通过带动齿轮与带动杆相连接，所述小齿轮与大螺旋杆相啮合，所述电机的左端与大螺旋杆的右端嵌套连接，所述锥齿轮与旋转杆为一体化结构。
进一步地，所述顶盖的下端与污水处理箱主体的上端铰链连接。
进一步地，所述旋转杆与顶盖的下端相平行。
进一步地，所述污水检测箱为圆柱体结构，所述导管接头为圆柱体结构。
进一步地，所述顶盖的长度为2.5m，所述污水检测箱的长度为0.8m。
进一步地，所述顶盖采用铝合金材质，重量轻硬度高。
进一步地，所述支撑脚采用不锈钢材质，硬度高不易变形。
有益效果
本实用新型一种具有悬浮物收集功能的污水处理过滤装置，结构上设有在进行使用时，启动机器，电机转动大螺旋杆旋转，通过啮合连接带动小齿轮，由带动杆绕着带动齿轮的转动，相啮合的大齿轮旋转，小螺旋杆旋转带动螺杆锥轮旋转，将旋转的力带到锥齿轮带动了旋转杆转动，由于过滤网包裹着旋转杆于是旋转杆也随着转动，当污水通入进水口时，污水进入快速旋转的过滤网后将水甩出，进入下一个步骤，将过滤物通过过滤进入悬浮物出口排出，一体化的操作方式提高了过滤物的收集和排放，提高了工作效率。
