申请日2018.05.17
公开(公告)日2019.01.08
IPC分类号C02F9/08
摘要
本实用新型公开了一种便于安装的工业废水处理装置，包括废水处理罐体、进水口、重金属吸附室、磁条、过滤室、过滤装置、分解室、等离子体紫外灯、除臭室、储水室、出水口和节流阀，所述废水处理罐体上方顶部表面设有所述进水口，所述进水口下方内部设有所述重金属吸附室，所述重金属吸附室表面一圈设有所述磁条，所述重金属吸附室下方设有所述过滤室，所述过滤室内部设有所述过滤装置，所述过滤室下方设有所述分解室，所述分解室顶端表面悬挂有所述等离子体紫外灯，所述分解室下方设有所述除臭室，所述除臭室下方设有所述储水，通过在分解室内部设有等离子体紫外灯可以对废水中的酸性分子进行照射使其分离，从而帮助进行净化处理。
翻译权利要求书

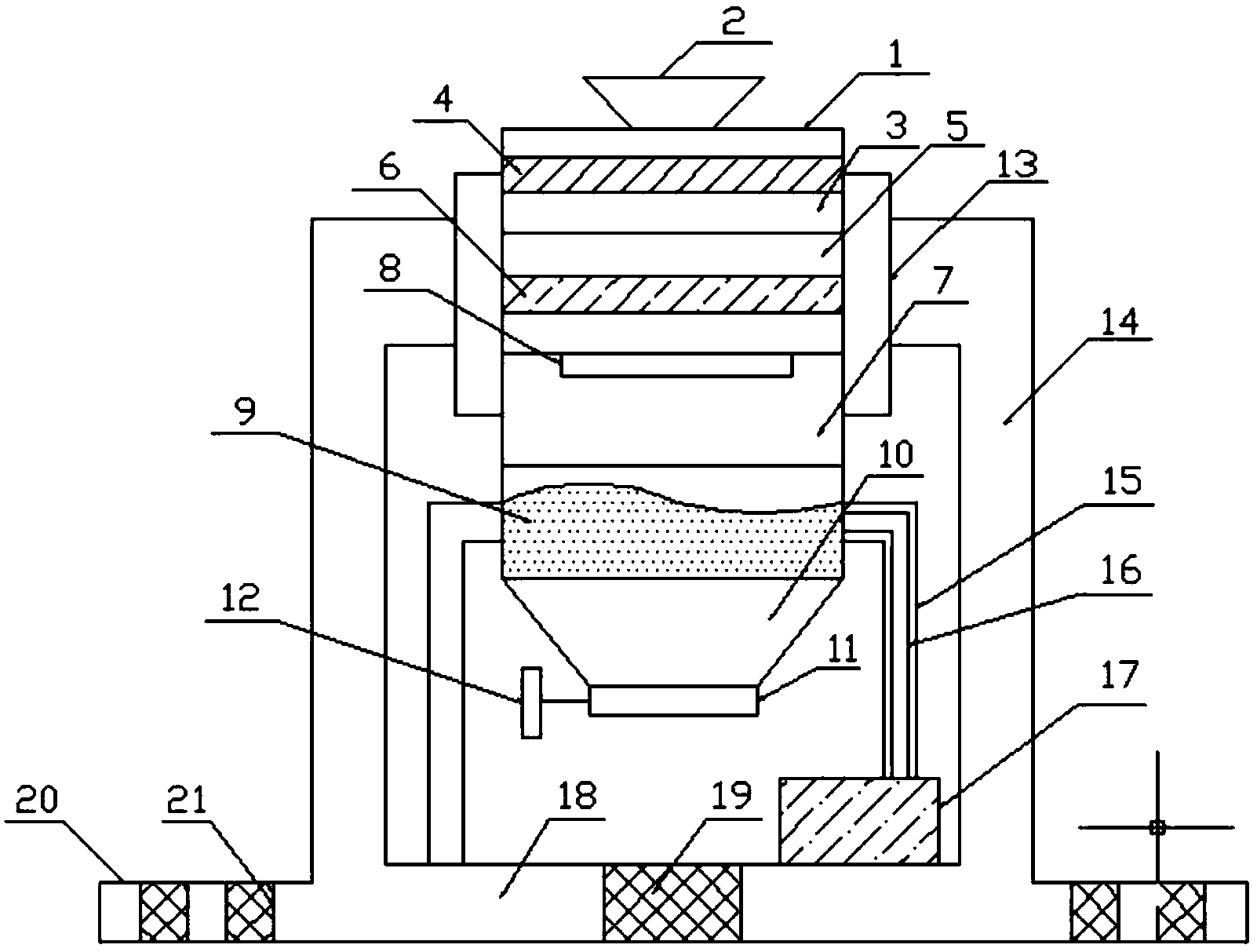

1.一种便于安装的工业废水处理装置，包括废水处理罐体(1)、进水口(2)、重金属吸附室(3)、磁条(4)、过滤室(5)、过滤装置(6)、分解室(7)、等离子体紫外灯(8)、除臭室(9)、储水室(10)、出水口(11)和节流阀(12)，其特征在于，所述废水处理罐体(1)上方顶部表面设有所述进水口(2)，所述进水口(2)下方内部设有所述重金属吸附室(3)，所述重金属吸附室(3)表面一圈设有所述磁条(4)，所述重金属吸附室(3)下方设有所述过滤室(5)，所述过滤室(5)内部设有所述过滤装置(6)，所述过滤室(5)下方设有所述分解室(7)，所述分解室(7)顶端表面悬挂有所述等离子体紫外灯(8)，所述分解室(7)下方设有所述除臭室(9)，所述除臭室(9)下方设有所述储水室(10)，所述储水室(10)下方外部设有所述出水口(11)，所述出水口(11)一侧设有所述节流阀(12)，所述废水处理罐体(1)两侧上方表面均设有连接板(13)，两侧的所述连接板(13)均连接有机架(14)，两侧的所述连接板(13)下方均设有子机架(15)，一侧的所述子机架(15)内部设有气管(16)，所述气管(16)下方连接有臭氧发生器(17)，所述废水处理罐体(1)正下方设有底座(18)，所述底座(18)中部内部设有主安装孔(19)，所述底座(18)两侧均设有安装座(20)，所述安装座(20)内部设有副安装孔(21)。
2.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述臭氧发生器(17)通过气管(16)连接所述除臭室(9)。
3.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述机架(14)采用耐腐蚀不锈钢材料制成，且所述机架(14)为实心铸造。
4.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述废水处理罐体(1)采用耐腐蚀、耐高温材料制成。
5.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述主安装孔(19)和副安装孔(21)孔径大小不同，所述主安装孔(19)孔径大于所述副安装孔(21)孔径，且均设有与之对应的安装螺钉。
6.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述连接板(13)通过焊接连接于所述废水处理罐体(1)。
7.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于，所述连接板(13)与所述机架(14)为一体式设计，与所述废水处理罐体(1)为分离式设计。
说明书
一种便于安装的工业废水处理装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种便于安装的工业废水处理装置。
背景技术
水(化学式：H2O)是由氢、氧两种元素组成的无机物，无毒，在常温常压下为无色无味的透明液体，被称为人类生命的源泉，水，包括天然水(河流、湖泊、大气水、海水、地下水等){含杂质}，蒸馏水是纯净水，人工制水(通过化学反应使氢氧原子结合得到的水)，水是地球上最常见的物质之一，是包括无机化合、人类在内所有生命生存的重要资源，也是生物体最重要的组成部分，水在生命演化中起到了重要作用，它是一种狭义不可再生，广义可再生资源，纯水可以导电，但十分微弱(导电性在日常生活中可以忽略)，属于极弱的电解质，日常生活中的水由于溶解了其他电解质而有较多的正负离子，导电性增强，废水(wastewater)是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生得污染物，随着社会的高速发展，各类工厂也在蓬勃发展，随之而来的是大量的工业废水，如果不对工业废水进行任何处理就直接排放，那么将造成环境的污染，甚至威胁人类的生命安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，为了避免污染环境，人类发明了很多工业废水处理装置，但是传统的工业废水处理装置不利于安装。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种便于安装的工业废水处理装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型的一种便于安装的工业废水处理装置，包括废水处理罐体、进水口、重金属吸附室、磁条、过滤室、过滤装置、分解室、等离子体紫外灯、除臭室、储水室、出水口和节流阀，所述废水处理罐体上方顶部表面设有所述进水口，所述进水口下方内部设有所述重金属吸附室，所述重金属吸附室表面一圈设有所述磁条，所述重金属吸附室下方设有所述过滤室，所述过滤室内部设有所述过滤装置，所述过滤室下方设有所述分解室，所述分解室顶端表面悬挂有所述等离子体紫外灯，所述分解室下方设有所述除臭室，所述除臭室下方设有所述储水室，所述储水室下方外部设有所述出水口，所述出水口一侧设有所述节流阀，所述废水处理罐体两侧上方表面均设有连接板，两侧的所述连接板均连接有机架，两侧的所述连接板下方均设有子机架，一侧的所述子机架内部设有气管，所述气管下方连接有臭氧发生器，所述废水处理罐体正下方设有底座，所述底座中部内部设有主安装孔，所述底座两侧均设有安装座，所述安装座内部设有副安装孔。
作为本实用新型的一种优选技术方案，所述臭氧发生器通过气管连接所述除臭室。
作为本实用新型的一种优选技术方案，所述机架采用耐腐蚀不锈钢材料制成，且机架为实心铸造。
作为本实用新型的一种优选技术方案，所述废水处理罐体采用耐腐蚀、耐高温材料制成。
作为本实用新型的一种优选技术方案，所述主安装孔和副安装孔孔径大小不同，所述主安装孔孔径大于所述副安装孔孔径，且均设有与之对应的安装螺钉。
作为本实用新型的一种优选技术方案，所述连接板通过焊接连接于所述废水处理罐体。
作为本实用新型的一种优选技术方案，所述连接板与所述机架为一体式设计，与所述废水处理罐体为分离式设计。
本实用新型所达到的有益效果是：本实用新型的一种便于安装的工业废水处理装置，结构简单，布局合理，当需要对工业废水进行处理时，通过进水口可以对废水进行注入，通过在重金属吸附室外部设有磁条可以有效的对废水中的重金属进行吸附，通过设置在过滤室内部设有过滤装置可以有效的对废水中的剩余杂质进行过滤，通过在分解室内部设有等离子体紫外灯可以对废水中的酸性分子进行照射使其分离，从而帮助进行净化处理，通过设置臭氧发生器通过气管连接除臭室可以有效的对废水进行除臭处理，处理后的废水通过出水口进行排出，通过在废水处理罐体周围设有机架、子机架和底座可以保证该罐体的稳定性，通过在底座中部设有主安装孔和安装板设有副安装孔可以方便对该罐体进行安装，安装拆卸均很方便，本实用新型的一种便于安装的工业废水处理装置，结构简单，使用性能高，具有高效、安全可靠效果，适合制造推广使用。
