申请日2018.05.16
公开(公告)日2018.09.04
IPC分类号C02F9/02
摘要
本申请提供一种厨房污水收集净化装置的具体技术方案，其特征在于，包括水槽、净化装置、除油装置、储油箱和储水箱。本申请的一种厨房污水收集净化装置，结构新颖，设计合理，槽体一底部设有第一过滤装置，不仅可以有效的防止食物残渣堵塞下水口,极大提高了过滤效率，而且第一过滤装置便于清理，提高了厨房环境卫生状况，净化装置内设有多个倾斜净化板，提高了净化效率，净化板上表面网孔直径小于第一过滤装置内侧过滤罩网孔直径，厨房污水逐级过滤提高了污水的过滤效果;除油装置有效的将油水分离，同时底部设有多个气泡排放管道，通过微型气泡可以有效的将水中溶解的油有效的聚集分离，降低了水中油的溶解量，提高了厨房污水净化效果。
翻译权利要求书

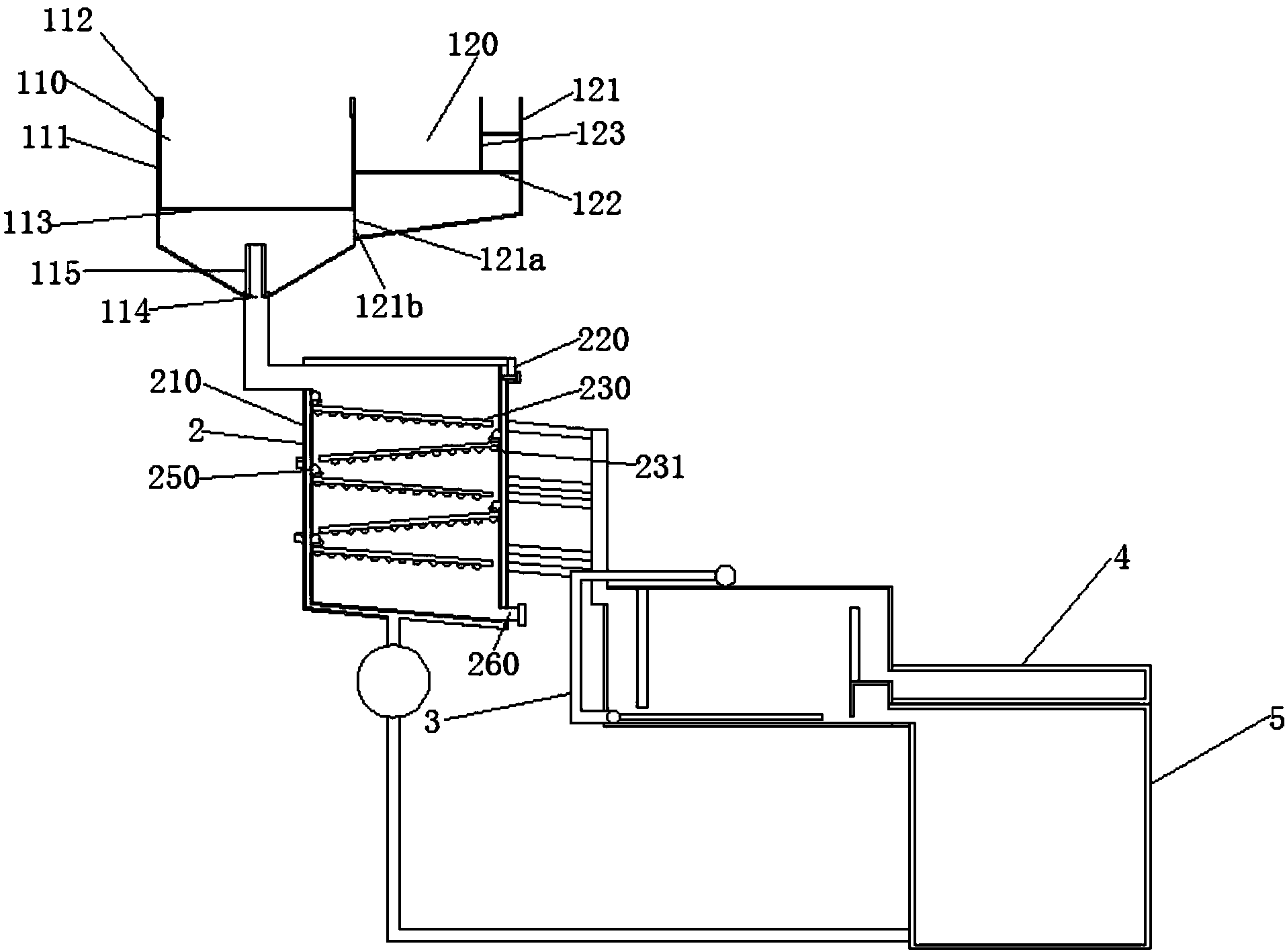

1.一种厨房污水收集净化装置，其特征在于，包括水槽(1)、净化装置(2)、除油装置(3)、储油箱(4)和储水箱(5)，所述水槽(1)包括洗碗槽(110)和洗菜槽(120)，所述洗碗槽(110)包括槽体一(111)、卡槽(112)、卡篮(113)、下水口(114)和第一过滤装置(115)，所述槽体一(111)四个侧面上部设有固定卡篮(113)的矩形卡槽(112)，所述卡篮(113)包括网状篮体(113a)和卡件(113b)，所述网状篮体(113a)通过卡件(113b)固定在槽体一(111)上的矩形卡槽(112)内，所述洗碗槽(110)槽底中部设有下水口(114)，所述下水口(114)设有第一过滤装置(115)，所述第一过滤装置(115)包括底座(115a)、内侧过滤罩(115b)和外侧过滤罩(115c)，所述底座(115a)为网状结构，所述底座(115a)中部设有螺纹孔，所述内侧过滤罩(115b)通过螺纹固定在螺纹孔内，所述底座(115a)边缘设有固定槽，所述外侧过滤罩(115c)与固定槽配合连接，所述洗碗槽(110)右侧设有洗菜槽(120)，所述洗菜槽(120)包括槽体二(121)、栅格板(122)和沥水篮(123)，所述槽体二(121)中部设有栅格板(122)，所述栅格板(122)右侧设有沥水篮(123)，所述槽体二(121)底部呈左低右高设置，所述槽体二(121)底部左侧设有矩形开孔(121a)，所述矩形开孔(121a)处设有滤网(121b)，所述槽体二(121)通过矩形开孔(121a)与槽体一(111)相连通，所述槽体二(121)高度比槽体一(111)高度大;
所述水槽(1)通过槽体一(111)底部下水口(114)与净化装置(2)相连通;所述净化装置(2)包括箱体(210)、固定装置(220)、净化板(230)、排水孔(240)、冲洗装置(250)和排污孔(260)，所述箱体(210)上部设有箱盖(211)，所述箱盖(211)左侧与箱体(210)左侧旋转连接，所述箱盖(211)上设有密封圈(211a)，所述箱盖(211)右侧设有固定装置(220)，所述固定装置(220)包括固定板(221)和螺纹杆(222)，所述固定板(221)设置在箱盖(211)右侧，所述固定板(221)下部设有螺纹通孔(221a)，所述螺纹通孔(221a)内设有螺纹杆(222)，所述箱体(210)右侧外部设有与螺纹杆(222)相对应的螺纹孔(212);所述箱体(210)内部左右两侧面间隔设有净化板(230)，所述净化板(230)一端固定在箱体(210)侧壁上，一端与另一侧壁留有间隙，所述净化板(230)为中空隔板，所述净化板(230)上表面为网状结构，所述净化板(230)下表面设有多个平行圆形凹槽(231)，所述箱体(210)一侧壁上设有多个与圆形凹槽(231)相对应的排水孔(240);所述箱体(210)左右两侧面设有冲洗装置(250)，所述冲洗装置(250)包括第一输水管(251)、第二输水管(252)、第三输水管(253)、多个第四输水管(254)、多个高压喷头(255)和高压泵(256)，所述第一输水管(251)一端与储水箱(5)相连，一端与第二输水管(252)相连，所述第一输水管(251)上设有高压泵(256)，所述第二输水管(252)设置净化装置(2)底板中，所述第二输水管(252)与第三输水管(253)相连，所述第三输水管(253)竖直设置在箱体(210)左右两侧面中部，所述箱体(210)内壁净化板(230)上部设有第四输水管(254)，所述第四输水管(254)与第三输水管(253)垂直设置，所述第四输水管(254)上设有多个高压喷头(255);所述箱体(210)底部呈左高右低设置，所述箱体(210)底部右侧设有排污孔(260);
所述排水孔(240)通过管道与除油装置(3)相连，所述除油装置(3)包括除油箱(310)、进水口(320)、折流板(330)、排水口(340)、挡板(350)、分油板(360)、排油孔(370)、气泡发生装置(380)和排气孔(390)，所述除油箱(310)左侧箱壁上部设有进水口(320)，所述除油箱(310)内部顶面左侧设有折流板(330)，所述除油箱(310)右侧面下方设有排水口(340)，所述除油箱(310)内部排水口(340)上方设有挡板(350)，所述挡板(350)包括第一固定板(351)和第二固定板(352)，所述第一固定板(351)固定在排水口(340)上方的侧壁上，所述第二固定板(352)与第一固定板(351)垂直向下并与除油箱(310)底部留有间隙，所述第一固定板(351)上部设有分油板(360)，所述分油板(360)与除油箱(310)顶部留有间隙，所述分油板(360)与右侧箱壁形成储油腔，所述第一固定板(351)上方设有排油孔(370)，所述除油装置(3)通过排油孔(370)与储油箱(4)相连。所述除油装置(3)设有气泡发生装置(380)，所是气泡发生装置(380)包括多个气泡排放管道(381)、输气管(382)和鼓风机(383)，所述除油箱(310)底部设有多个气泡排放管道(381)，所述气泡排放管道(381)平行设置，所述气泡排放管道(381)上设有多个排气孔(381a);所述气泡排放管道(381)一端与输气管(382)垂直相连，所述输气管(382)与鼓风机(383)相连，所述输气管(382)上设有单向阀，所述鼓风机(383)设置储油箱(310)上部，所述除油箱(310)顶面设有排气孔(390);所述除油装置(3)通过排水口(340)与储水箱(5)相连。
2.根据权利要求1所述的一种厨房污水收集净化装置，其特征在于：所述槽体一(111)底部为漏斗状。
3.根据权利要求1所述的一种厨房污水收集净化装置，其特征在于：所述外侧过滤罩(115c)的滤孔直径大于内侧过滤罩(115b)和底座(115a)网孔直径大小，所述底座(115a)网孔直径和内侧过滤罩(115b)网孔直径相等。
4.根据权利要求1所述的一种厨房污水收集净化装置，其特征在于：所述净化板(230)倾斜设置。
5.根据权利要求1所述的一种厨房污水收集净化装置，其特征在于：所述净化板(230)上表面网孔直径小于第一过滤装置(115)内侧过滤罩(115b)网孔直径。
说明书
一种厨房污水收集净化装置
技术领域
本申请涉及污水处理技术领域，特别是涉及一种厨房污水收集净化装置。
背景技术
在日常生活中，厨房由于洗菜洗碗等行为，每天都会排出大量的污水，这些污水中会含油大量的油污和固体垃圾。通常情况下，含有油污和垃圾的水都是直接排进下水管道，没有经过任何的处理，长期如此，下水管道容易堵塞，油污覆盖在管道里面，容易滋生大量的细菌，不利于厨房卫生环境，污水直接排走，对水资源也是一种浪费。
发明内容
本申请为解决上述技术问题而提供。
本申请所采取的技术方案是：一种厨房污水收集净化装置，其特征在于，包括水槽、净化装置、除油装置、储油箱和储水箱，，所述水槽包括洗碗槽和洗菜槽，所述洗碗槽包括槽体一、卡槽、卡篮、下水口和第一过滤装置，所述槽体一四个侧面上部设有固定卡篮的矩形卡槽，所述卡篮包括网状篮体和卡件，所述网状篮体通过卡件固定在槽体一上的矩形卡槽内，所述洗碗槽槽底中部设有下水口，所述下水口设有第一过滤装置，所述第一过滤装置包括底座、内侧过滤罩和外侧过滤罩，所述底座为网状结构，所述底座中部设有螺纹孔，所述内侧过滤罩通过螺纹固定在螺纹孔内，所述底座边缘设有固定槽，所述外侧过滤罩与固定槽配合连接，所述洗碗槽右侧设有洗菜槽，所述洗菜槽包括槽体二、栅格板和沥水篮，所述槽体二中部设有栅格板，所述栅格板右侧设有沥水篮，所述槽体二底部呈左低右高设置，所述槽体二底部左侧设有矩形开孔，所述矩形开孔处设有滤网，所述槽体二通过矩形开孔与槽体一相连通，所述槽体二高度比槽体一高度大;所述水槽通过槽体一底部下水口与净化装置相连通;所述净化装置包括箱体、固定装置、净化板、排水孔、冲洗装置和排污孔，所述箱体上部设有箱盖，所述箱盖左侧与箱体左侧旋转连接，所述箱盖上设有密封圈，所述箱盖右侧设有固定装置，所述固定装置包括固定板和螺纹杆，所述固定板设置在箱盖右侧，所述固定板下部设有螺纹通孔，所述螺纹通孔内设有螺纹杆，所述箱体右侧外部设有与螺纹杆相对应的螺纹孔;所述箱体内部左右两侧面间隔设有净化板，所述净化板一端固定在箱体侧壁上，一端与另一侧壁留有间隙，所述净化板为中空隔板，所述净化板上表面为网状结构，所述净化板下表面设有多个平行圆形凹槽，所述箱体一侧壁上设有多个与圆形凹槽相对应的排水孔;所述箱体左右两侧面设有冲洗装置，所述冲洗装置包括第一输水管、第二输水管、第三输水管、多个第四输水管、多个高压喷头和高压泵，所述第一输水管一端与储水箱5相连，一端与第二输水管相连，所述第一输水管上设有高压泵，所述第二输水管设置净化装置底板中，所述第二输水管与第三输水管相连，所述第三输水管竖直设置在箱体左右两侧面中部，所述箱体内壁净化板上部设有第四输水管，所述第四输水管与第三输水管垂直设置，所述第四输水管上设有多个高压喷头;所述箱体底部呈左高右低设置，所述箱体底部右侧设有排污孔;所述排水孔通过管道与除油装置相连，所述除油装置包括除油箱、进水口、折流板、排水口、挡板、分油板、排油孔、气泡发生装置和排气孔，所述除油箱左侧箱壁上部设有进水口，所述除油箱内部顶面左侧设有折流板，所述除油箱右侧面下方设有排水口，所述除油箱内部排水口上方设有挡板，所述挡板包括第一固定板和第二固定板，所述第一固定板固定在排水口上方的侧壁上，所述第二固定板与第一固定板垂直向下并与除油箱底部留有间隙，所述第一固定板上部设有分油板，所述分油板与除油箱顶部留有间隙，所述分油板与右侧箱壁形成储油腔，所述第一固定板上方设有排油孔，所述除油装置通过排油孔与储油箱相连;所述除油装置设有气泡发生装置，所是气泡发生装置包括多个气泡排放管道、输气管和鼓风机，所述除油箱底部设有多个气泡排放管，所述气泡排放管道平行设置，所述气泡排放管道上设有多个气孔;所述气泡排放管一端与输气管垂直相连，所述输气管与鼓风机相连，所述输气管上设有单向阀，所述鼓风机设置储油箱上部，所述除油箱顶面设有排气孔;所述除油装置通过排水口与储水箱相连。。
进一步的，所述槽体底部为漏斗状。
进一步的，所述外侧过滤罩的滤孔直径大于内侧过滤罩和底座网孔直径大小，所述底座网孔直径和内侧过滤罩网孔直径相等。
进一步的，所述净化板倾斜设置。
进一步的，所述净化板上表面网孔直径小于第一过滤装置内侧过滤罩网孔直径。
本申请具有的优点和积极效果是：本申请的一种厨房污水收集净化装置，结构新颖，设计合理，槽体一底部设有第一过滤装置，第一过滤装置设有圆柱状外侧过滤罩和内侧过滤罩，不仅可以有效的防止食物残渣堵塞下水口,极大提高了过滤效率，而且第一过滤装置便于清理，提高了厨房环境卫生状况，槽体二底部倾斜设置便于洗菜水进入槽体一内，进而流入净化装置内，净化装置上部设有箱盖，便于净化装置检修，净化装置内设有多个倾斜净化板，提高了净化效率，同时净化板上表面网孔直径小于第一过滤装置内侧过滤罩网孔直径，厨房污水逐级过滤提高了污水的过滤效果;除油装置进水口端设有折流板，排水口端设有分油板和挡板，可以有效的将油水分离，同时底部设有多个气泡排放管道，通过微型气泡可以有效的将水中溶解的油有效的聚集分离，降低了水中油的溶解量，提高了厨房污水净化效果。
除了上面所描述的本申请解决的技术问题、构成技术方案的技术特征以及由这些技术方案的技术特征所带来的优点之外，本申请所能解决的其他技术问题、技术方案中包含的其他技术特征以及这些技术特征所带来的优点，将在下文中结合附图作进一步详细的说明。
