申请日2018.05.15
公开(公告)日2018.10.09
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及医疗器械技术领域，具体涉及一种医疗废水净化机构，包括浮力机构、隔离箱、滤水笼和多个净化管，所述隔离箱内分别设置有水泵、控制器和电源，所述滤水笼设置在浮力机构下方，所述隔离箱顶部设置有洒水器，所述洒水器通过洒水管与水泵连通，所述洒水器用于朝向净化管洒水，所述净化管均匀环绕浮力机构设置。本发明的净化机构，利用浮力机构的浮力作用，使得净化机构漂浮在废水表面，而滤水笼则浸入废水中，同时在洒水器的作用下，将废水洒向净化管，实现废水曝气，增加废水中的氧含量，最后废水再在净化管的作用下进行过滤净化处理，实现医疗废水的过滤净化处理。
翻译权利要求书
1.一种医疗废水净化机构，其特征在于，包括浮力机构、隔离箱、滤水笼和多个净化管，所述浮力机构用于提供浮力让净化机构浮在水面，所述隔离箱设置在浮力机构顶部，所述隔离箱内分别设置有水泵、控制器和电源，所述控制器分别与水泵、电源连接，所述水泵的入口与净水管的一端连接，净水管的另一端设置在滤水笼内，所述滤水笼设置在浮力机构下方，滤水笼用于对进入净水管的废水进行处理过滤，所述隔离箱顶部设置有洒水器，所述洒水器通过洒水管与水泵的出口连通，所述洒水器用于朝向净化管洒水，所述净化管均匀环绕浮力机构设置，净化管外套设有支架，所述支架通过连接杆与浮力机构连接，所述净化管用于对废水进行过滤净化。
2.根据权利要求1所述的一种医疗废水净化机构，其特征在于，所述净化管内设置有第一净化系统和第二净化系统，所述第一净化系统包括自上而下依次设置有空腔蓄水区、过滤填料区和消毒净化区，所述第二净化系统环绕第一净化系统设置，第二净化系统包括自上而下依次设置有初级过滤室、高级过滤室，所述初级过滤室环绕空腔蓄水区设置，且初级过滤室与空腔蓄水区之间设置有微米过滤网，所述高级过滤室环绕过滤填料区设置，且高级过滤室与过滤填料区之间设置有隔板，高级过滤室内均匀设置有多根碳纤维滤芯，所述碳纤维滤芯中部设置有过滤通道，所述过滤通道的一端与初级过滤室连通，过滤通道的另一端与消毒净化区连通。
3.根据权利要求2所述的一种医疗废水净化机构，其特征在于，所述空腔蓄水区内设置有滤渣网，所述滤渣网用于过滤去除大颗粒杂质。
4.根据权利要求2所述的一种医疗废水净化机构，其特征在于，所述过滤填料区内自上而下依次设置有活性炭过滤层、除油层、和净化层，所述活性炭过滤层用于过滤除去废水中微米级杂质，所述除油层用于去除废水中的油渍，所述净化层用于过滤净化废水中的有机物。
5.根据权利要求4所述的一种医疗废水净化机构，其特征在于，所述除油层为亲油疏水性材料铺设而成。
6.根据权利要求5所述的一种医疗废水净化机构，其特征在于，所述亲油疏水性材料为聚丙烯颗粒。
7.根据权利要求4所述的一种医疗废水净化机构，其特征在于，所述净化层包括石墨烯透水混凝土材料铺设而成的石墨烯净化层。
说明书
一种医疗废水净化机构
技术领域
本发明涉及医疗设备技术领域，具体涉及一种医疗废水净化机构。
背景技术
随着我国医疗事业的蓬勃发展，医疗废水的产生量也日益增多。医疗废水主要是从医疗的诊疗室、化验室、病房、洗衣房和手术室等排放的废水，其废水来源及成分十分复杂。医院废水中含有大量的病原细菌、病毒和化学药剂，如药物、消毒剂、诊断用剂、洗涤剂、以及大量的病原性微生物、寄生虫卵及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌等。具有空间污染、急性传染和潜伏性传染的特征。与工业废水和生活废水相比，它具有水量小、污染力强的特点，如任其排放，会严重污染水源，传播疾病。
各医院多设置燃煤锅炉、燃生物质锅炉用于供热，煤燃烧后的烟气中含大量的有害气体和粉尘，有害气体主要污染物有氮氧化物、二氧化硫、二氧化碳、烟尘、Hg和CO等;固体废物主要是粉煤灰，粉煤灰的主要成分为：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2等。生物质燃料燃烧后的烟气中，烟尘浓度大，非亲水高，利用常规湿法吸收净化去除率低且难以达标排放;烟尘中含有大量粉尘、CO、CO2、SO2、K+、SO42-、氮氧化物等，钾离子可以形成可溶性盐，极难从废气废水中去除，因此燃烧生物质产生的废气废水根本无法实现“零排放”。为了消除污染物，使企业的排放达标，目前通常对排放物采用除尘、脱硫、脱硝等多道工艺加以治理，其工艺复杂，处理效率低下、成本高。这些工艺虽然对于其中重金属、SS(悬浮微粒)、F-、COD(Chemical Oxygen Demand)、硫化物等排放标准中所列的污染物能有效去除，但对于Ca2+、Cl-、Na+、SO42-等排放标准中不做要求的溶解性物质则无法去除。随着国家对环保要求的逐步提高，实现废气废水的“零排放”成了人们亟待解决的难题。如此一来，含高浓度SOx-、NO3-、Cl-和大量溶解性固体的废水废气的深度处理就是摆在各企业面前的紧迫问题。
为此，本发明提供一种结构简单，使用便捷，净化效率高的医疗废水净化机构。
发明内容
本发明的目的在于克服现有技术的不足，提供一种医疗废水净化机构，利用浮力机构的浮力作用，使得净化机构漂浮在废水表面，而滤水笼则浸入废水中，同时在洒水器的作用下，将废水洒向净化管，实现废水曝气，增加废水中的氧含量，培养水体的耗氧菌，为水体内浮游动物等提供生活条件，共同作用提高废水的治理效率;最后废水再在净化管的作用下进行过滤净化处理，实现医疗废水的过滤净化处理。
本发明的目的是通过以下技术方案来实现的：

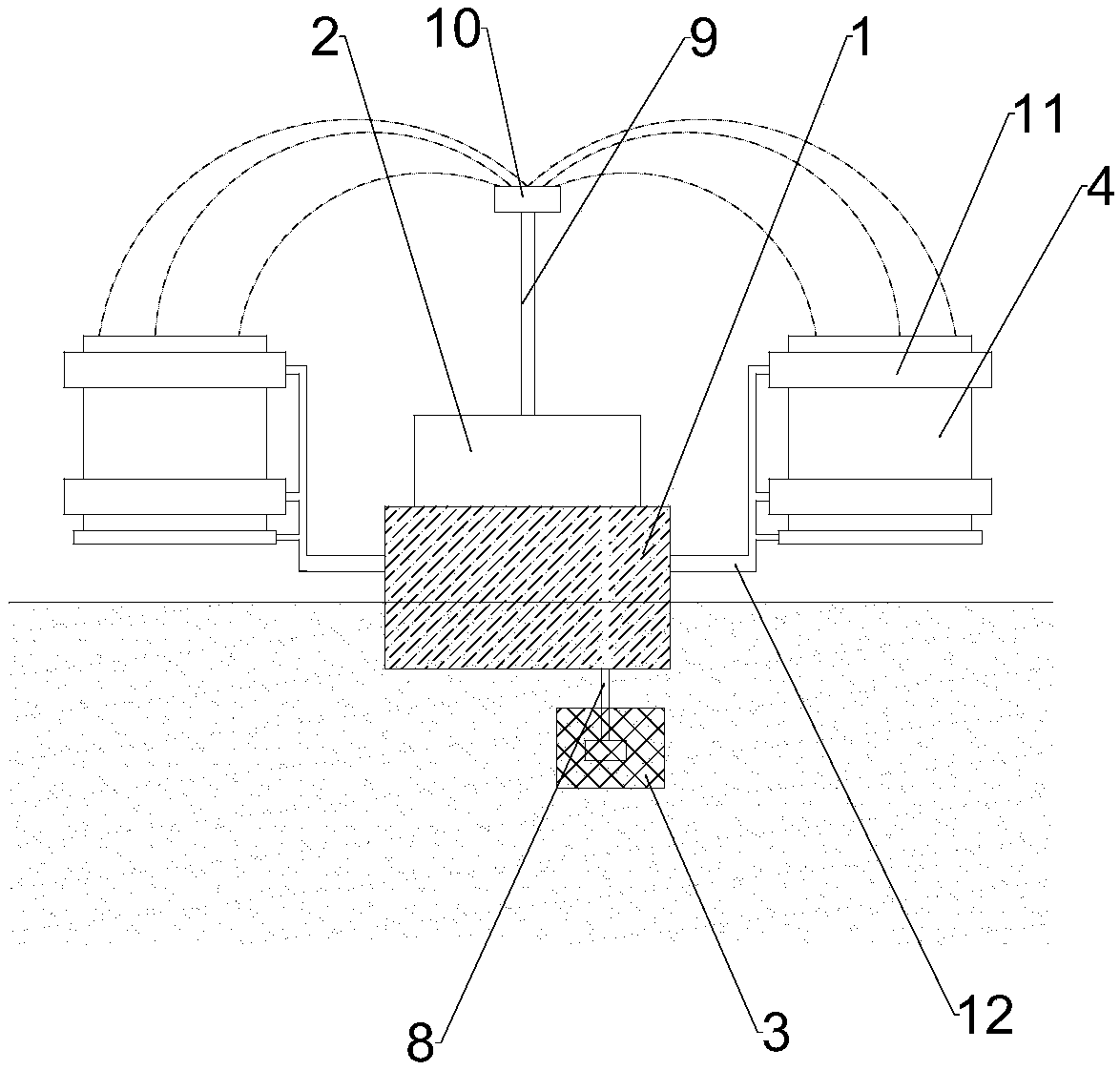

一种医疗废水净化机构，包括浮力机构、隔离箱、滤水笼和多个净化管，所述浮力机构用于提供浮力让净化机构浮在水面，所述隔离箱设置在浮力机构顶部，所述隔离箱内分别设置有水泵、控制器和电源，所述控制器分别与水泵、电源连接，所述水泵的入口与净水管的一端连接，净水管的另一端设置在滤水笼内，所述滤水笼设置在浮力机构下方，滤水笼用于对进入净水管的废水进行处理过滤，所述隔离箱顶部设置有洒水器，所述洒水器通过洒水管与水泵的出口连通，所述洒水器用于朝向净化管洒水，所述净化管均匀环绕浮力机构设置，净化管外套设有支架，所述支架通过连接杆与浮力机构连接，所述净化管用于对废水进行过滤净化。在实际使用过程中，将净化机构放置在待净化的医疗废水中，由于浮力机构的浮力作用，使得净化机构漂浮在废水表面，而滤水笼则浸入废水中，启动水泵，利用水泵工作，将废水通过滤水笼吸入净水管中，并在滤水笼的作用下去除废水中的大颗粒杂质，然后废水依次通过净水管、洒水管进入洒水器，在洒水器的作用下，将废水洒向净化管，实现废水曝气，增加废水中的氧含量，培养水体的耗氧菌，为水体内浮游动物等提供生活条件，共同作用提高废水的治理效率;最后废水再在净化管的作用下进行过滤净化处理，实现医疗废水的过滤净化处理。
进一步地，所述净化管内设置有第一净化系统和第二净化系统，所述第一净化系统包括自上而下依次设置有空腔蓄水区、过滤填料区和消毒净化区，所述第二净化系统环绕第一净化系统设置，第二净化系统包括自上而下依次设置有初级过滤室、高级过滤室，所述初级过滤室环绕空腔蓄水区设置，且初级过滤室与空腔蓄水区之间设置有微米过滤网，所述高级过滤室环绕过滤填料区设置，且高级过滤室与过滤填料区之间设置有隔板，高级过滤室内均匀设置有多根碳纤维滤芯，所述碳纤维滤芯中部设置有过滤通道，所述过滤通道的一端与初级过滤室连通，过滤通道的另一端与消毒净化区连通。在实际使用过程中，废水经过洒水器处理后洒向净化管内，落入空腔蓄水区中，由于净化管内设置有第一净化系统和第二净化系统，空腔蓄水区内的废水一方面通过过滤填料区处理，过滤净化后进入消毒净化区，在消毒净化区内消毒后，回落至废水池内，另一方面，空腔蓄水区内的废水经过微米过滤网过滤，去除废水中的微米级杂质后，进入初级过滤室，然后经过高级过滤室碳纤维滤芯过滤净化，回落至消毒净化区内消毒，再回落至废水池内，实现双系统同时进行废水净化，提高废水净化效率和废水净化效果。
进一步地，所述碳纤维滤芯中过滤通道的长径比为20～500：1，所述过滤通道的管径为0.1～3mm。通过将碳纤维滤芯中过滤通道的长径比设置为20～500：1，将过滤通道的管径设置为0.1～3mm，能够延长碳纤维滤芯对废水的过滤行程，从而提高过滤效果。
进一步地，所述空腔蓄水区内设置有滤渣网，所述滤渣网用于过滤去除大颗粒杂质。通过在空腔蓄水区内设置有滤渣网，利用滤渣网拦截大颗粒杂质，避免大颗粒杂质进入净化系统内损坏净化系统，提高设备的工作稳定性和使用寿命。
进一步地，所述过滤填料区内自上而下依次设置有活性炭过滤层、除油层、和净化层，所述活性炭过滤层用于过滤除去废水中微米级杂质，所述除油层用于去除废水中的油渍，所述净化层用于过滤净化废水中的有机物。通过在过滤填料区内自上而下依次设置活性炭过滤层、除油层、和净化层，先利用活性炭过滤层过滤除去废水中微米级杂质，然后利用除油层去除废水中的油渍，再利用净化层用于过滤净化废水中的有机物，实现废水的分级过滤净化处理，提高废水的过滤净化效率和过滤净化效果。
进一步地，所述除油层为亲油疏水性材料铺设而成。
进一步地，所述亲油疏水性材料为聚丙烯颗粒。
进一步地，所述净化层包括石墨烯透水混凝土材料铺设而成的石墨烯净化层。
进一步地，所述石墨烯净化层的厚度为10～15cm。
进一步地，所述石墨烯透水混凝土材料中各组分质量百分比为粗骨料70～75%、石墨烯悬浊液5～8%、聚羧酸减水剂1～1.5%、余量为水泥;其中，石墨烯在悬浊液中质量百分比为0.1～0.3%，粗骨料采用单一级配碎石，粒径范围5～10mm。由于石墨烯是以sp2杂化的、具有单原子碳层(厚度为0.334nm)的蜂窝状六边形结构的超薄二维材料，是已知的世上最薄最坚硬的纳米材料，同时，石墨烯具有超高的比表面积，具有吸附性能高、速度快、稳定性高、可重复利用等特点，采用石墨烯透水混凝土材料层可以有效提高净化管的废水净化效率和废水净化效果。
进一步地，所述净化层还包括沸石铺设而成的沸石净化层。
进一步地，所述沸石净化层的厚度为10～15cm。优选地，所述沸石的粒径为3～5mm。
进一步地，所述消毒净化区的侧壁上设置有紫外灯照单元，所述紫外灯照单元与控制器连接。通过在毒净化区的侧壁上设置紫外灯照单元，利用紫外灯照单元对进入消毒净化区的废水进行紫外消毒杀菌，从而提高设备的过滤净化效果。
进一步地，所述支架包括上固定套环、下固定套环和支撑底网，所述上固定套环、下固定套环分别套设在净化管上，所述上固定套环设置在下固定套环的上方，所述支撑底网设置在净化管底部，用于承载净化管，所述上固定套环、下固定套环、支撑底网分别与连接杆连接。利用自上而下依次设置的上固定套环、下固定套环和支撑底网，构成杯装支架，利用杯装支架盛装净化管，有效对净化管实现稳定固定，避免净化管在使用过程中晃动。
进一步地，所述支架设置在废水的上方。通过将支架设置在废水的上方，使得净化机构在进行废水净化的过程中，净化管不与废水接触，而洒水器喷晒的废水经过净化管过滤净化后，直接从净化管底部回落至废水池中，而由于净化管与废水池中从废水有落差，在废水从净化管落入废水池的过程中，增加的废水与空气的接触时间，从而提高废水中的氧溶解量。
进一步地，所述滤水笼包括内笼和外笼，所述外笼包括笼盖和笼底，所述笼盖设置在内笼的上方，所述笼底设置在内笼的下方，笼盖通过连接件与笼底连接，所内笼、笼盖分别与净水管的侧壁固定连接，内笼用于对废水进行初级过滤，去除废水中的大颗粒杂质。
进一步地，所述外笼内还均匀设置有多个沉子，所述笼底上均匀设置有多个扣环，所述扣环用于将沉子紧扣在笼底，所述沉子用于调节滤水笼浸没的水位高度。在实际使用过程中，为调节净化机构在废水池中的位置，通过向笼底增加或减少沉子的数量，利用沉子的数量调节净化机构的重心和密度，从而调节净化机构在废水池中的位置，实现净化机构的高效工作。
本发明的有益效果是：本发明的净化机构，利用浮力机构的浮力作用，使得净化机构漂浮在废水表面，而滤水笼则浸入废水中，同时在洒水器的作用下，将废水洒向净化管，实现废水曝气，增加废水中的氧含量，培养水体的耗氧菌，为水体内浮游动物等提供生活条件，共同作用提高废水的治理效率;最后废水再在净化管的作用下进行过滤净化处理，实现医疗废水的过滤净化处理。
