申请日2018.05.15
公开(公告)日2018.08.28
IPC分类号C02F1/24; C02F1/52
摘要
本发明公开了一种耐冲击的高效气浮系统，主要包括混凝区、第一絮凝区、第二絮凝区和泥水分离区，所述混凝区、第一絮凝区、第二絮凝区内分别设有第一搅拌装置、第二搅拌装置和第三搅拌装置，所述泥水分离区包括溶气气浮区、沉降区、浮渣区和清水区，所述溶气气浮区与第二絮凝区相邻处设有溶气释放头，所述溶气气浮区靠近浮渣区的边缘处设有刮泥机。本发明使得进水SS从几十mg/L到1000mg/L的波动情况下，出水水质稳定，而且处理负荷高、出水水质好且稳定、同时可以降低絮凝剂的加药量和絮凝反应的时间。
翻译权利要求书

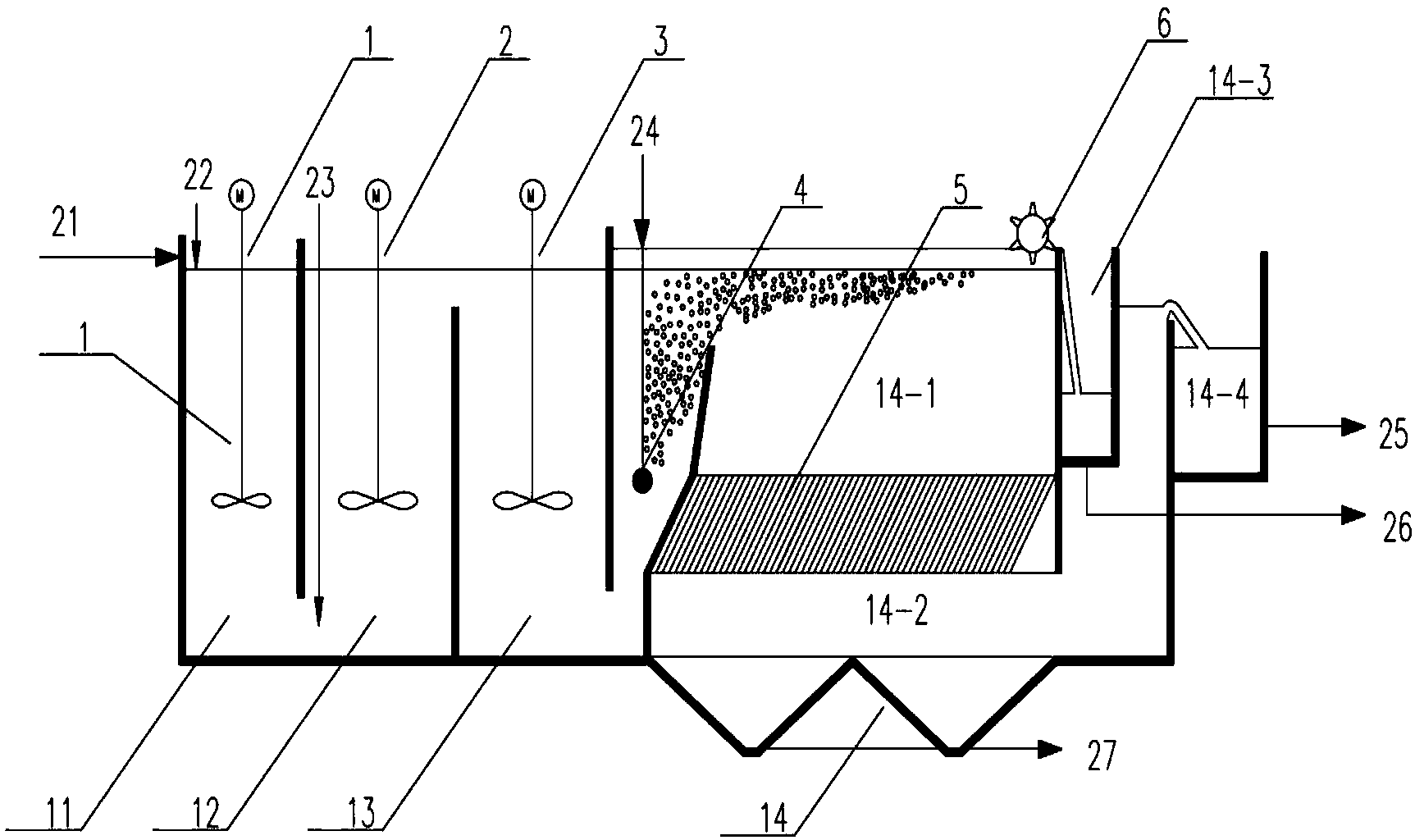

1.一种耐冲击的高效气浮系统，其特征在于：主要包括混凝区(11)、第一絮凝区(12)、第二絮凝区(13)和泥水分离区(14)，所述混凝区(11)、第一絮凝区(12)、第二絮凝区(13)内分别设有第一搅拌装置(1)、第二搅拌装置(2)和第三搅拌装置(3)，所述泥水分离区(14)包括溶气气浮区(14-1)、沉降区(14-2)、浮渣区(14-3)和清水区(14-4)，所述溶气气浮区(14-1)与第二絮凝区(13)相邻处设有溶气释放头(4)，所述溶气气浮区(14-1)靠近浮渣区(14-3)的边缘处设有刮泥机(6)。
2.根据权利要求1所述的一种耐冲击的高效气浮系统，其特征在于：所述混凝区(11)、第一絮凝区(12)、第二絮凝区(13)之间采用竖流廊道式结构设置。
3.根据权利要求1所述的一种耐冲击的高效气浮系统，其特征在于：所述混凝区(11)内液位上端设有混凝剂投加口。
4.根据权利要求1所述的一种耐冲击的高效气浮系统，其特征在于：所述第一絮凝区(12)底端设有絮凝剂投加口。
5.根据权利要求1所述的一种耐冲击的高效气浮系统，其特征在于：所述溶气释放头(4)包括溶气放大器和溶气管，溶气管设置在溶气放大器下方，溶气管产生丰富的微气泡。
6.根据权利要求1所述的一种耐冲击的高效气浮系统，其特征在于：所述沉降区(14-2)上部设有斜管层(5)，下部设有沉降斗，所述斜管层设有倾斜的斜管，斜管的倾斜角度为60°，斜管长度为75cm。
7.一种耐冲击的高效气浮的污水处理方法，其特征在于：具体步骤如下：
1)添加混凝剂：待处理水(21)通入到混凝区(11)内，在混凝区(11)液位上端投加混凝剂，通过第一搅拌装置(1)将混凝剂与待处理水(21)混凝，待处理水从上至下流出混凝区(11)进入到第一絮凝区(12)底端;
2)添加絮凝剂：在第一絮凝区(12)底端添加絮凝剂，处理水从下至上流出第一絮凝区(12)进入到第二絮凝区(13)顶端，通过第二搅拌装置(2)将絮凝剂与处理水混合，流进第二絮凝区(13)，再在第三搅拌装置(3)下使得絮凝剂与处理水达到均匀混合和絮凝的效果;
3)泥水分离：第二絮凝区(13)出水自下而上流进溶气气浮区(14-1)，溶气气浮区(14-1)设置多个高效溶气释放头(4)，溶气释放头(4)产生丰富的微气泡，絮凝区(14-1)出水在微气泡的作用下，在溶气气浮区(14-1)进行泥水分离，絮凝物在微气泡的浮升作用下，积聚于溶气气浮区(14-1)水面上端，一部分未能浮起的大颗粒或较重的悬浮物，则自上而下流经斜管，在斜管的沉淀作用下，实现有效的截留去除，浮在水面上的颗粒或悬浮物通过刮泥机(6)将颗粒或悬浮物刮入到浮渣区(14-3)内;
4)排水、排泥：从斜管层(5)流出的水经过沉降区(14-2)流入到清水区(14-4)，斜管层(5)截留的污泥沉淀在沉降斗内，通过沉降斗将污泥排出。
说明书
一种耐冲击的高效气浮系统及其污水处理方法
技术领域
本发明属于污水处理技术领域，具体涉及一种耐冲击的高效气浮系统及其污水处理方法。
背景技术
很多工业污水处理厂生化池出水悬浮物浓度随着季节变化波动很大(例如冬季低、夏季高)、或者随着进水污染物(包括SS-悬浮固体和COD-化学耗氧量)的变化，生化池出水SS也会由较大波动;在水体(例如黑臭河道等)的治理中，暴雨季节进入水体的SS远远高于平时且波动较大;在规划雨水资源化利用时，往往需要对初期雨水进行处理，而初雨同样具有SS变化幅度大的特点。因此，需要开发一种耐SS冲击且高效的处理装置对该类废水进行处理。
基于现有溶气气浮工艺抗悬浮物负荷冲击能力差、处理负荷低、占地面积大等缺点，结合溶气气浮和斜管(板)沉淀的特点和优势，开发出一种抗悬浮物负荷波动冲击，同时具备水力负荷高、出水水质稳定的新型组合气浮系统。
发明内容
本发明的目的正是为了解决上述问题，而提出一种耐冲击的高效气浮系统及其污水处理方法，使得进水SS从几十mg/L到1000mg/L的波动情况下，出水水质稳定，而且处理负荷高、出水水质好且稳定、同时可以降低絮凝剂的加药量和絮凝反应的时间。
本发明提供了一种耐冲击的高效气浮系统，主要包括混凝区、第一絮凝区、第二絮凝区和泥水分离区，所述混凝区、第一絮凝区、第二絮凝区内分别设有第一搅拌装置、第二搅拌装置和第三搅拌装置，所述泥水分离区包括溶气气浮区、沉降区、浮渣区和清水区，所述溶气气浮区与第二絮凝区相邻处设有溶气释放头，所述溶气气浮区靠近浮渣区的边缘处设有刮泥机。
作为优选手段，所述混凝区、第一絮凝区、第二絮凝区之间采用竖流廊道式结构设置。
作为进一步地优选手段，所述混凝区内液位上端设有混凝剂投加口。
作为进一步地优选手段，所述第一絮凝区底端设有絮凝剂投加口。
作为进一步地优选手段，所述溶气释放头包括溶气放大器和溶气管，溶气管设置在溶气放大器下方，溶气管产生丰富的微气泡。
作为进一步地优选手段，所述沉降区上部设有斜管层，下部设有沉降斗，所述斜管层设有倾斜的斜管，斜管的倾斜角度为60°，斜管长度为75cm。
一种耐冲击的高效气浮的污水处理方法，具体步骤如下：
1)添加混凝剂：待处理水通入到混凝区内，在混凝区液位上端投加混凝剂，通过第一搅拌装置将混凝剂与待处理水混凝，待处理水从上至下流出混凝区进入到第一絮凝区底端;
2)添加絮凝剂：在第一絮凝区底端添加絮凝剂，处理水从下至上流出第一絮凝区进入到第二絮凝区顶端，通过第二搅拌装置将絮凝剂与处理水混合，流进第二絮凝区，再在第三搅拌装置下使得絮凝剂与处理水达到均匀混合和絮凝的效果;
3)泥水分离：第二絮凝区出水自下而上流进溶气气浮区，溶气气浮区设置多个高效溶气释放头，溶气释放头产生丰富的微气泡，絮凝区出水在微气泡的作用下，在溶气气浮区进行泥水分离，絮凝物在微气泡的浮升作用下，积聚于溶气气浮区水面上端，一部分未能浮起的大颗粒或较重的悬浮物，则自上而下流经斜管，在斜管的沉淀作用下，实现有效的截留去除，浮在水面上的颗粒或悬浮物通过刮泥机将颗粒或悬浮物刮入到浮渣区内;
4)排水、排泥：从斜管层流出的水经过沉降区流入到清水区，斜管层截留的污泥沉淀在沉降斗内，通过沉降斗将污泥排。
采用本发明有益效果：该装置采用浮选和斜管沉淀相结合的方式，巧妙的将气浮的功能和斜管的沉淀功能结合在一起，当来水SS波动较大时，上部浮选不能实现有效去除的SS，可以通过下部的斜管得到进一步去除，而且为同向流斜管沉淀，同向流由于水流方向与颗粒沉降方向相同，即使黏度大、难沉降的颗粒也可借助水流冲力而沉降，解决了异向流、侧向流中斜板堵塞等问题，且理论沉淀效果最佳，不管是由于较轻的SS数量突然增加引起的进水波动，还是较重SS的突然增加引起的进水波动，都可以通过该装置实现有效去除，在进水SS从几十mg/L到1000mg/L的波动情况下，出水水质稳定，而且处理负荷高、出水水质好且稳定、同时可以降低絮凝剂的加药量和絮凝反应的时间。
