申请日2018.04.10
公开(公告)日2018.11.02
IPC分类号A23N12/06
摘要
本发明公开了一种能自发抖落污水的皮带式土豆清洗装置，包括水槽、输送带、盛料槽和喷淋管;所述盛料槽设置在皮带上，盛料槽由多个等距排列的U型槽组成;所述U型槽的底部开设有滑槽，皮带上固定有滑块，滑块滑动连接在滑槽中，U型槽的两侧外壁上对应固定有直角梯形块;所述水槽的两侧内壁对应直角梯形块的位置上均等距布设有一组抵触轮，两侧所述抵触轮两两之间在水平方向上的距离等于相邻所述U型槽之间的距离。本发明结构简单，操作便捷，能够有效地代替人工进行土豆的清洗，通过梯形块和抵触轮的配合使用，使得滑动连接的U型槽在行进的过程中进行自发式的抖动，能够将附着在土豆外表面的污水抖落下来，保证清洗效果。
权利要求书

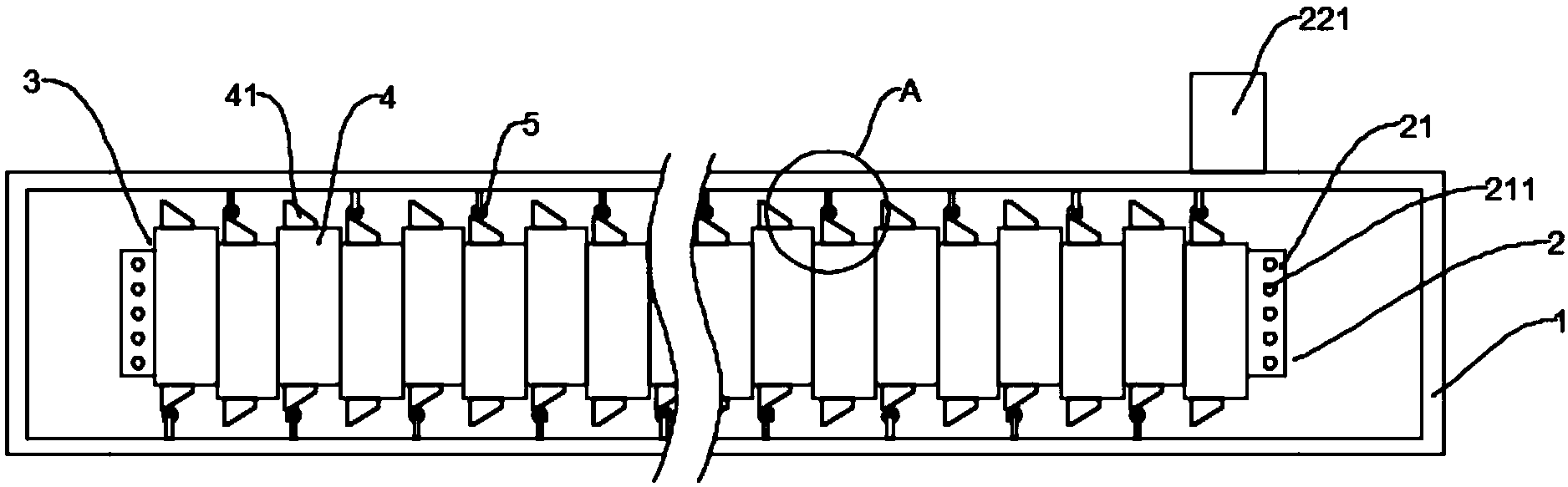

1.一种能自发抖落污水的皮带式土豆清洗装置，包括水槽(1)、输送带(2)、盛料槽(3)和喷淋管(7);其特征在于，所述输送带(2)设置在水槽(1)内，输送带(2)包括主动轮(22)、从动轮(23)以及同时箍接在主动轮(22)和从动轮(23)上的皮带(21)，皮带(21)上均布有通孔(211)，所述水槽(1)的外壁上对应主动轮(22)的位置上安装有电机(221)，电机(221)驱动连接主动轮(22);所述盛料槽(3)设置在皮带(21)上，盛料槽(3)由多个等距排列的U型槽(4)组成;所述U型槽(4)的底部开设有滑槽(42)，皮带(21)上对应滑槽(42)的位置上固定有与其相配合的滑块(212)，滑块(212)滑动连接在滑槽(42)中，U型槽(4)的两侧外壁上对应固定有直角梯形块(41)，直角梯形块(41)的斜面朝外设置，U型槽(4)的底板上还开设有漏水孔(43);所述水槽(1)的两侧内壁对应直角梯形块(41)的位置上均等距布设有一组抵触轮(5)，两侧所述抵触轮(5)两两之间在水平方向上的距离等于相邻所述U型槽(4)之间的距离，抵触轮(5)转动安装在固定于水槽(1)内壁的支架(51)上，抵触轮(5)的外轮面与直角梯形块(41)的斜面相抵触;所述水槽(1)的底部右侧连接有出水管(11)，出水管(11)上安装有阀门(111)，水槽(1)的顶部固定有门型架(6);所述喷淋管(7)通过管支架(71)固定在门型架(6)上，喷淋管(7)的一端连接有高压水管(8)，喷淋管(7)的底部均布有喷头(72)。
2.根据权利要求1所述的能自发抖落污水的皮带式土豆清洗装置，其特征在于，所述电机(221)为变频电机。
3.根据权利要求1所述的能自发抖落污水的皮带式土豆清洗装置，其特征在于，所述滑槽(42)的横截面呈梯形。
4.根据权利要求1所述的能自发抖落污水的皮带式土豆清洗装置，其特征在于，所述水槽(1)的内腔底面倾斜设置且左高右低。
5.根据权利要求1所述的能自发抖落污水的皮带式土豆清洗装置，其特征在于，所述喷淋管(7)和高压水管(8)之间为可拆卸式的连接。
说明书
一种能自发抖落污水的皮带式土豆清洗装置
技术领域
本发明涉及农业领域，具体是一种能自发抖落污水的皮带式土豆清洗装置。
背景技术
土豆又称马铃薯，属茄科多年生草本植物，块茎可供食用，是全球第四大重要的粮食作物，仅次于小麦、稻谷和玉米，与小麦、稻谷、玉米、高粱并成为世界五大作物。而中国是世界马铃薯总产最多的国家。
土豆在采摘以后其表面往往粘附有大量的泥土，故需要对土豆的外表面进行清洗，现有的手段都是人工来完成的，费时费力，且清洗效率低下;也有部分设备能够代替人工对土豆进行清洗，但这些装置大多结构复杂，操作起来较为不便。
发明内容
本发明的目的在于提供一种能自发抖落污水的皮带式土豆清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种能自发抖落污水的皮带式土豆清洗装置，包括水槽、输送带、盛料槽和喷淋管;所述输送带设置在水槽内，输送带包括主动轮、从动轮以及同时箍接在主动轮和从动轮上的皮带，皮带上均布有通孔，所述水槽的外壁上对应主动轮的位置上安装有电机，电机驱动连接主动轮;所述盛料槽设置在皮带上，盛料槽由多个等距排列的U型槽组成;所述U型槽的底部开设有滑槽，皮带上对应滑槽的位置上固定有与其相配合的滑块，滑块滑动连接在滑槽中，U型槽的两侧外壁上对应固定有直角梯形块，直角梯形块的斜面朝外设置，U型槽的底板上还开设有漏水孔;所述水槽的两侧内壁对应直角梯形块的位置上均等距布设有一组抵触轮，两侧所述抵触轮两两之间在水平方向上的距离等于相邻所述U型槽之间的距离，抵触轮转动安装在固定于水槽内壁的支架上，抵触轮的外轮面与直角梯形块的斜面相抵触;所述水槽的底部右侧连接有出水管，出水管上安装有阀门，水槽的顶部固定有门型架;所述喷淋管通过管支架固定在门型架上，喷淋管的一端连接有高压水管，喷淋管的底部均布有喷头。
作为本发明进一步的方案：所述电机为变频电机。
作为本发明进一步的方案：所述滑槽的横截面呈梯形。
作为本发明进一步的方案：所述水槽的内腔底面倾斜设置且左高右低。
作为本发明进一步的方案：所述喷淋管和高压水管之间为可拆卸式的连接。
与现有技术相比，本发明的有益效果是：
本发明结构简单，操作便捷，能够有效地代替人工进行土豆的清洗，通过梯形块和抵触轮的配合使用，使得滑动连接的U型槽在行进的过程中进行自发式的抖动，能够将附着在土豆外表面的污水抖落下来，保证清洗效果。
