申请日2018.04.10
公开(公告)日2018.12.18
IPC分类号B01D21/04; B01D21/24; B01D21/18
摘要

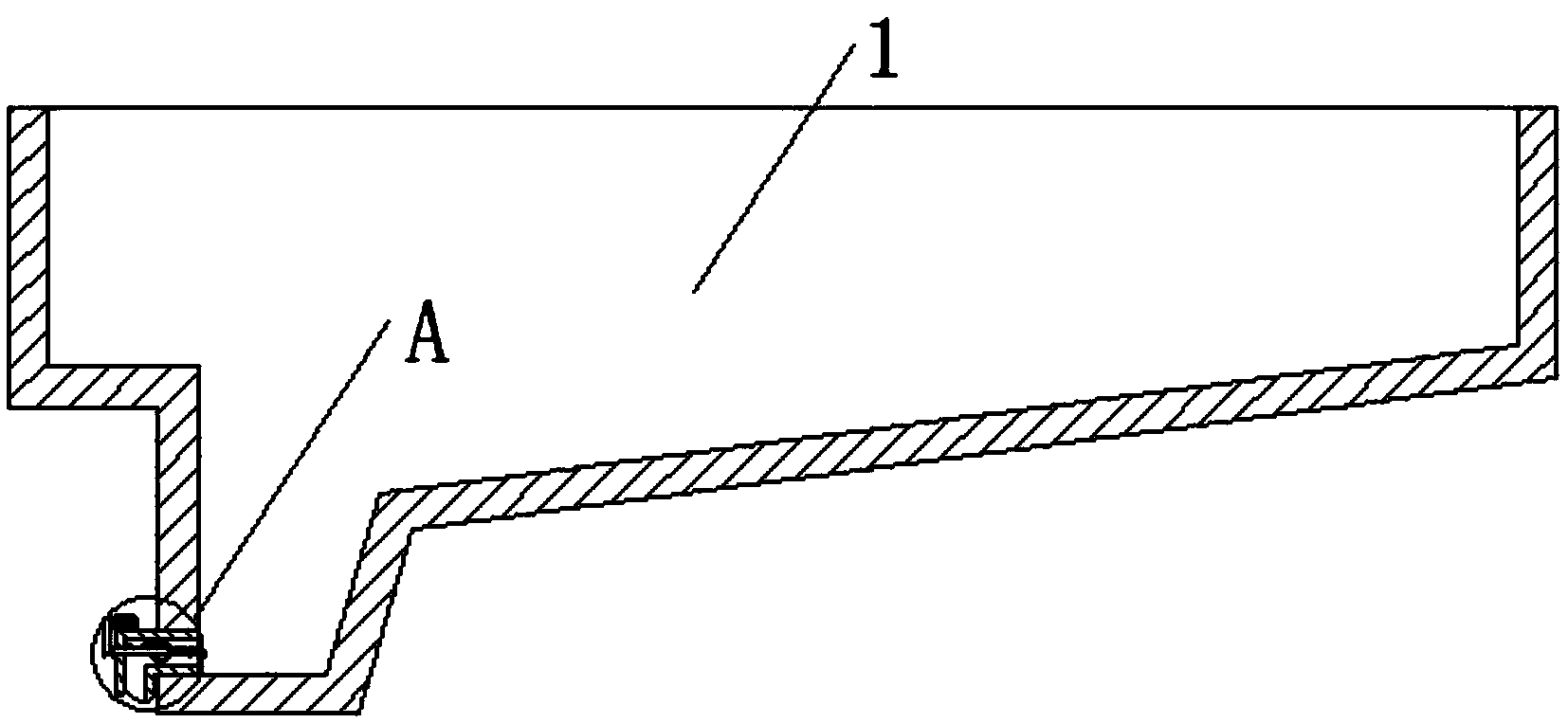

本实用新型公开了一种市政污水沉降池，包括沉降池本体，所述沉降池本体的侧壁固定贯通插接有L型排泥管，L型排泥管的水平一段的外侧壁固定连接有电机，电机的输出端外固定套接有第一转轮，第一转轮通过皮带连接有第二转轮，第二转轮内固定插接有转轴，此市政污水沉降池结构简单，通过加入钻头等结构，可以将堵塞的污泥进行初步的搅碎，通过加入转轴、刮泥片和毛刷等结构，可以对L型排泥管内壁上的污泥进行刮除和清扫，通过加入第一磁铁、第二磁铁和滑块等结构，可以对L型排泥管内壁上的污泥进行圆周型清理，清理范围更广，清理效果更好，有效的防止了污泥堵塞现象的发生。
权利要求书
1.一种市政污水沉降池，包括沉降池本体(1)，其特征在于：所述沉降池本体(1)的侧壁固定贯通插接有L型排泥管(2)，L型排泥管(2)的水平一段的外侧壁固定连接有电机(3)，电机(3)的输出端外固定套接有第一转轮(4)，第一转轮(4)通过皮带连接有第二转轮(5)，第二转轮(5)内固定插接有转轴(6)，转轴(6)远离第二转轮(5)的一端转动贯穿L型排泥管(2)的竖直一段的侧壁并固定连接四棱柱(16)的一端，四棱柱(16)的另一端固定连接有钻头(12)，L型排泥管(2)的竖直一段的内侧壁固定连接有第一磁铁(7)，所述四棱柱(16)外滑动套接有滑块(8)，滑块(8)的上端面固定连接有连接杆(9)，连接杆(9)的侧壁固定连接有第二磁铁(15)，连接杆(9)的上端固定连接有毛刷(14)，所述滑块(8)的侧壁通过第一弹簧(10)与四棱柱(16)的侧壁连接，滑块(8)的上端面和下端面均铰接有刮泥片(13)，刮泥片(13)远离滑块(8)的一端与L型排泥管(2)的水平一段的内侧壁相抵触，刮泥片(13)的侧壁与滑块(8)之间通过第二弹簧(11)连接，所述电机(3)、开关和外部电源通过导线共同组成一条串联电路。
2.根据权利要求1所述的一种市政污水沉降池，其特征在于：所述第一弹簧(10)套接在四棱柱(16)上。
3.根据权利要求1所述的一种市政污水沉降池，其特征在于：两个所述刮泥片(13)关于四棱柱(16)对称。
4.根据权利要求1所述的一种市政污水沉降池，其特征在于：所述钻头(12)的直径不小于L型排泥管(2)内径的四分之一。
说明书
一种市政污水沉降池
技术领域
本实用新型涉及市政污水处理领域，具体为一种市政污水沉降池。
背景技术
沉降池是应用沉降作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉降或混凝沉降的作用来除去水中的悬浮物。沉降池按水流方向分为水平沉降池和垂直沉降池。沉降效果决定于沉降池中水的流速和水在池中的停留时间。为了提高沉降效果，减少用地面积，目前多采用蜂窝斜管异向流沉降池、加速澄清池、脉冲澄清池等。沉降池的底部设有污泥管，用以排出沉降下来的污泥，但有很多污泥管会出现污泥堵塞的问题，常用的解决方式也都是人工挖掘，费时费力，非常不便。
实用新型内容
本实用新型的目的在于提供一种市政污水沉降池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政污水沉降池，包括沉降池本体，所述沉降池本体的侧壁固定贯通插接有L型排泥管，L型排泥管的水平一段的外侧壁固定连接有电机，电机的输出端外固定套接有第一转轮，第一转轮通过皮带连接有第二转轮，第二转轮内固定插接有转轴，转轴远离第二转轮的一端转动贯穿L型排泥管的竖直一段的侧壁并固定连接四棱柱的一端，四棱柱的另一端固定连接有钻头，L型排泥管的竖直一段的内侧壁固定连接有第一磁铁，所述四棱柱外滑动套接有滑块，滑块的上端面固定连接有连接杆，连接杆的侧壁固定连接有第二磁铁，连接杆的上端固定连接有毛刷，所述滑块的侧壁通过第一弹簧与四棱柱的侧壁连接，滑块的上端面和下端面均铰接有刮泥片，刮泥片远离滑块的一端与L型排泥管的水平一段的内侧壁相抵触，刮泥片的侧壁与滑块之间通过第二弹簧连接，所述电机、开关和外部电源通过导线共同组成一条串联电路。
优选的，所述第一弹簧套接在四棱柱上。
优选的，两个所述刮泥片关于四棱柱对称。
优选的，所述钻头的直径不小于L型排泥管内径的四分之一。
与现有技术相比，本实用新型的有益效果是：此市政污水沉降池结构简单，通过加入钻头等结构，可以将堵塞的污泥进行初步的搅碎，通过加入转轴、刮泥片和毛刷等结构，可以对L型排泥管内壁上的污泥进行刮除和清扫，通过加入第一磁铁、第二磁铁和滑块等结构，可以对L型排泥管内壁上的污泥进行圆周型清理，清理范围更广，清理效果更好，有效的防止了污泥堵塞现象的发生。
