申请日2018.04.10
公开(公告)日2018.12.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种煤化工废水处理系统，包括底板，所述底板的顶部外壁通过螺钉固定有工作台，且工作台顶部外壁的一侧通过螺钉固定有沉淀箱，所述沉淀箱的一侧外壁开设有进水孔，且进水孔的内壁插接有进水管，所述沉淀箱的另一侧外壁通过螺钉固定有液体泵，且液体泵的输入端与沉淀箱相连通，所述液体泵的输出端套接有连接管，所述工作台顶部外壁的另一侧通过螺钉固定有中和箱，且中和箱的顶部外壁通过螺钉固定有储存箱，所述储存箱的底部内壁开设有进料管。本实用新型避免了废水的排放对自然环境造成污染，有利于环境的保护，起到良好的中和效果，智能化程度较高，避免了中和剂的浪费，提高了废水的处理效率。
权利要求书

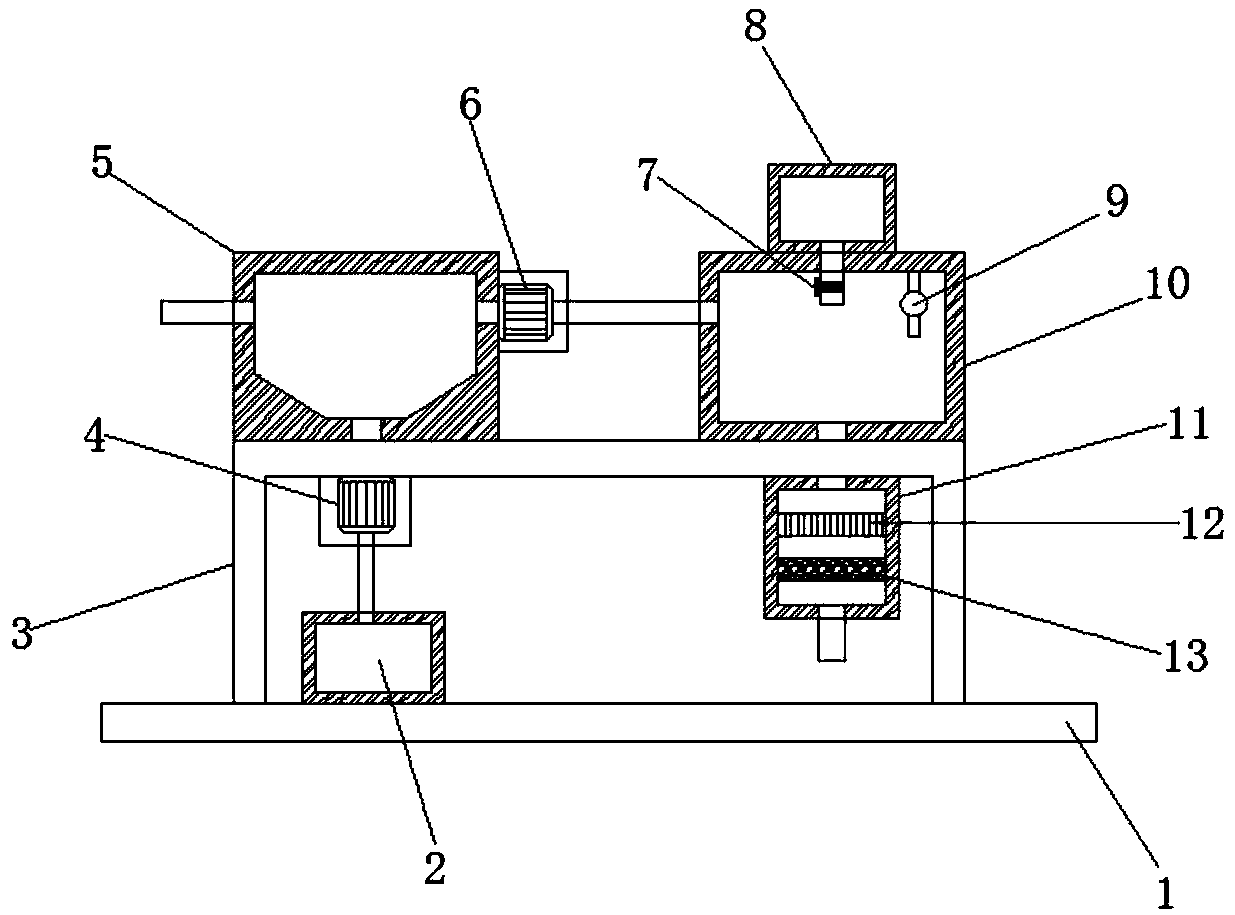

1.一种煤化工废水处理系统，包括底板(1)，其特征在于，所述底板(1)的顶部外壁通过螺钉固定有工作台(3)，且工作台(3)顶部外壁的一侧通过螺钉固定有沉淀箱(5)，所述沉淀箱(5)的一侧外壁开设有进水孔，且进水孔的内壁插接有进水管，所述沉淀箱(5)的另一侧外壁通过螺钉固定有液体泵(6)，且液体泵(6)的输入端与沉淀箱(5)相连通，所述液体泵(6)的输出端套接有连接管，所述工作台(3)顶部外壁的另一侧通过螺钉固定有中和箱(10)，且中和箱(10)的顶部外壁通过螺钉固定有储存箱(8)，所述储存箱(8)的底部内壁开设有进料管，且进料管的外壁通过卡箍卡接有粉末电磁阀(7)，所述工作台(3)底部外壁的一侧通过螺钉固定有泥沙泵(4)，且泥沙泵(4)的输入端与沉淀箱(5)相连通，所述泥沙泵(4)的输出端套接有收集箱(2)，且收集箱(2)通过螺钉固定在底板(1)的顶部外壁上，所述工作台(3)底部外壁的另一侧通过螺钉固定有净化箱(11)，且净化箱(11)的顶端与中和箱(10)的底端相连通，所述净化箱(11)的底部内壁开设有出水孔，且出水孔的内壁插接有出水管。
2.根据权利要求1所述的一种煤化工废水处理系统，其特征在于，所述净化箱(11)的四周内壁通过螺钉固定有过滤层(12)，且净化箱(11)位于过滤层(12)下方的四周内壁通过螺钉固定有吸附层(13)。
3.根据权利要求1所述的一种煤化工废水处理系统，其特征在于，所述工作台(3)的一侧外壁通过螺钉固定有控制箱(15)，且控制箱(15)的内壁通过螺钉固定有处理器。
4.根据权利要求3所述的一种煤化工废水处理系统，其特征在于，所述控制箱(15)的一边外壁开设有第一安装槽，且第一安装槽的内壁通过螺钉固定有显示屏(14)，控制箱(15)位于第一安装槽下方的外壁开设有第二安装槽，第二安装槽的内壁通过螺钉固定有操作键盘(16)。
5.根据权利要求1所述的一种煤化工废水处理系统，其特征在于，所述中和箱(10)的顶部内壁通过螺钉固定有pH传感器(9)，且pH传感器(9)的信号输出端通过信号线与处理器的信号输入端相连接。
6.根据权利要求1所述的一种煤化工废水处理系统，其特征在于，所述泥沙泵(4)、液体泵(6)、粉末电磁阀(7)和显示屏(14)均通过导线连接有开关，且开关与处理器相连接。
说明书
一种煤化工废水处理系统
技术领域
本实用新型涉及废水处理系统技术领域，尤其涉及一种煤化工废水处理系统。
背景技术
煤化工以煤为原料，经化学加工使煤转化为气体、液体和固体产品或半产品，而后进一步加工成化工、能源产品的过程，主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等，随着世界石油资源不断减少，煤化工有着广阔的前景，在煤化工可利用的生产技术中，炼焦是应用最早的工艺，并且至今仍然是化学工业的重要组成部分，煤的气化在煤化工中占有重要地位，用于生产各种气体，是洁净的能源，有利于提高人民生活水平和环境保护，煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料，煤直接液化，即煤高压加氢液化，可以生产人造石油和化学产品，在石油短缺时，煤的液化产品将替代天然石油。
在煤化工生产工厂，常常会产生大量的废水，这些废水在排放之间必须要通过废水处理系统进行处理，现有的废水处理系统设计结构简单，功能单一，废水处理效果差，不利于自然环境的保护，显然已经无法满足人们的使用需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种煤化工废水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种煤化工废水处理系统，包括底板，所述底板的顶部外壁通过螺钉固定有工作台，且工作台顶部外壁的一侧通过螺钉固定有沉淀箱，所述沉淀箱的一侧外壁开设有进水孔，且进水孔的内壁插接有进水管，所述沉淀箱的另一侧外壁通过螺钉固定有液体泵，且液体泵的输入端与沉淀箱相连通，所述液体泵的输出端套接有连接管，所述工作台顶部外壁的另一侧通过螺钉固定有中和箱，且中和箱的顶部外壁通过螺钉固定有储存箱，所述储存箱的底部内壁开设有进料管，且进料管的外壁通过卡箍卡接有粉末电磁阀，所述工作台底部外壁的一侧通过螺钉固定有泥沙泵，且泥沙泵的输入端与沉淀箱相连通，所述泥沙泵的输出端套接有收集箱，且收集箱通过螺钉固定在底板的顶部外壁上，所述工作台底部外壁的另一侧通过螺钉固定有净化箱，且净化箱的顶端与中和箱的底端相连通，所述净化箱的底部内壁开设有出水孔，且出水孔的内壁插接有出水管。
优选的，所述净化箱的四周内壁通过螺钉固定有过滤层，且净化箱位于过滤层下方的四周内壁通过螺钉固定有吸附层。
优选的，所述工作台的一侧外壁通过螺钉固定有控制箱，且控制箱的内壁通过螺钉固定有处理器。
优选的，所述控制箱的一边外壁开设有第一安装槽，且第一安装槽的内壁通过螺钉固定有显示屏，控制箱位于第一安装槽下方的外壁开设有第二安装槽，第二安装槽的内壁通过螺钉固定有操作键盘。
优选的，所述中和箱的顶部内壁通过螺钉固定有PH传感器，且PH传感器的信号输出端通过信号线与处理器的信号输入端相连接。
优选的，所述泥沙泵、液体泵、粉末电磁阀和显示屏均通过导线连接有开关，且开关与处理器相连接。
本实用新型的有益效果为：
1.通过设置有沉淀箱、中和箱和净化箱，能够使废水经过三重处理，处理系统设计合理，起到良好的废水处理效果，将废水中大部分的有害物质都能去除，避免了废水的排放对自然环境造成污染，有利于环境的保护。
2.通过设置有PH传感器，能够自动检测中和箱内废水的PH值，并自动通过粉末电磁阀加入适量的中和剂进行中和，起到良好的中和效果，智能化程度较高，避免了中和剂的浪费，提高了废水的处理效率。
