申请日2018.04.10
公开(公告)日2018.12.07
IPC分类号B01F7/06
摘要
本实用新型公开了一种应用于污水处理的机械设备，其结构包括保护壳、轮盘、安装架、控制器、电机、放置架、转轴、减震筒、旋转头、扇叶、更换筒、底座，保护壳下端与底座上端相焊接，放置架安装于电机下端，控制器安装于电机左侧，转轴与减震筒在同一轴线上，旋转头与扇叶为一体化结构，更换筒与减震筒在同一轴线上，转轴在驱使旋转头与扇叶转动时，扇叶若撞击到固体杂质，所产生的振动将对减压腔内的液压油进行冲击，使得减压弹簧受压力产生形变抵消振动的压力，在需要更换新的旋转头与扇叶时，旋转外壳，使得轴承螺纹与外筒螺纹脱离，在燕尾安装口将转轴拔出更换，扇叶产生的抖动将被减压弹簧所吸收，更换新扇叶方便。
权利要求书

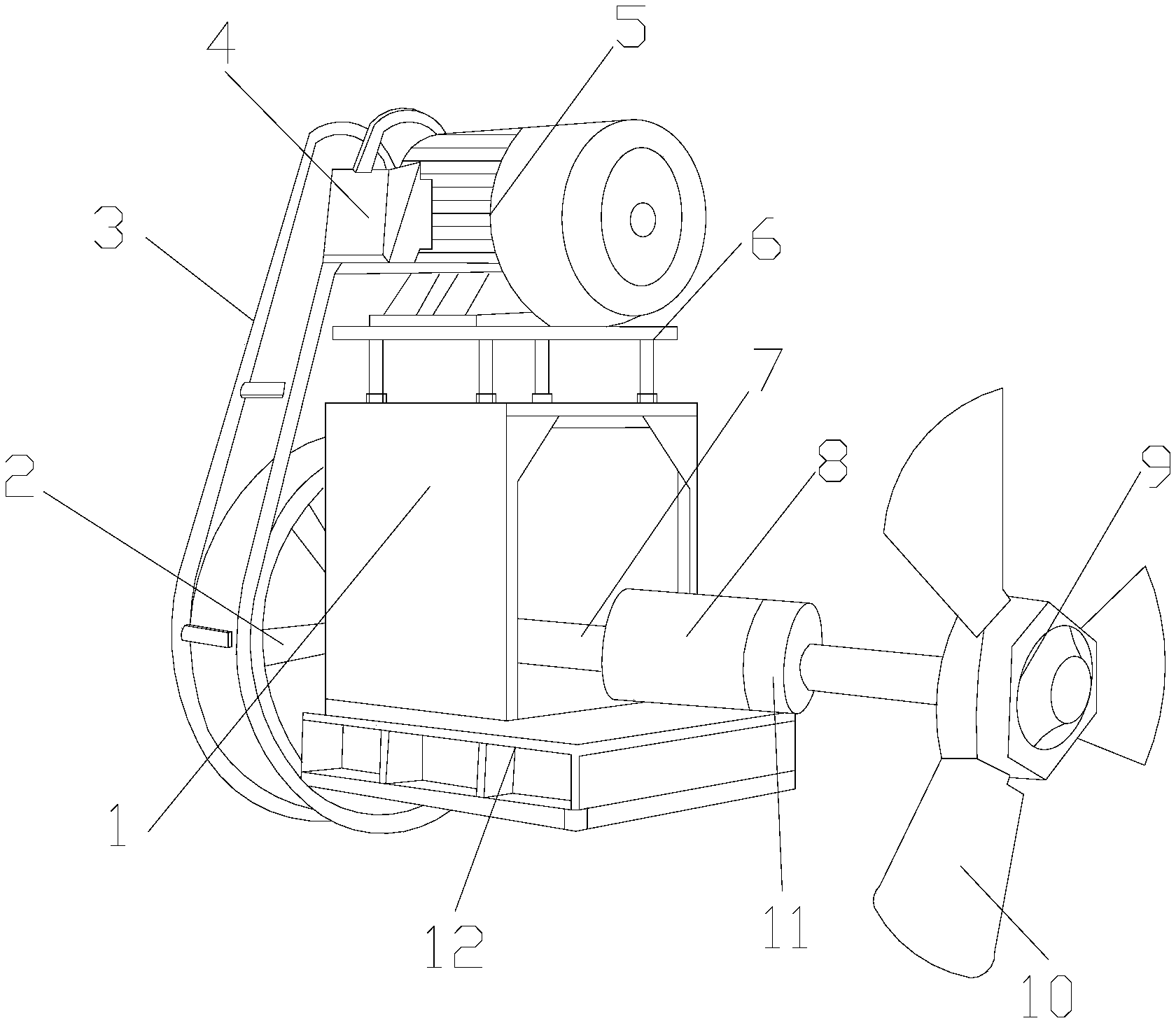

1.一种应用于污水处理的机械设备，其特征在于：其结构包括保护壳(1)、轮盘(2)、安装架(3)、控制器(4)、电机(5)、放置架(6)、转轴(7)、减震筒(8)、旋转头(9)、扇叶(10)、更换筒(11)、底座(12)，所述保护壳(1)下端与底座(12)上端相焊接，所述轮盘(2)安装于保护壳(1)左侧，所述安装架(3)安装于电机(5)左侧，所述电机(5)与轮盘(2)之间设有安装架(3)，所述放置架(6)安装于电机(5)下端，所述控制器(4)安装于电机(5)左侧，所述转轴(7)与减震筒(8)在同一轴线上，所述旋转头(9)与扇叶(10)为一体化结构，所述更换筒(11)与减震筒(8)在同一轴线上，所述底座(12)安装于更换筒(11)下端，所述更换筒(11)包括外壳(1101)、轴承螺纹(1102)、外筒螺纹(1103)、轴承(1104)、燕尾安装口(1105)、减压弹簧(1106)、减压腔(1107)，所述外壳(1101)与外筒螺纹(1103)为一体化结构，所述轴承螺纹(1102)与外筒螺纹(1103)相啮合，所述轴承(1104)与轴承螺纹(1102)为一体化结构，所述燕尾安装口(1105)与轴承(1104)在同一中心线上，所述减压弹簧(1106)安装于减压腔(1107)下端，所述减压腔(1107)安装于转轴(7)下端。
2.根据权利要求1所述的一种应用于污水处理的机械设备，其特征在于：所述转轴(7)与更换筒(11)在同一轴线上。
3.根据权利要求1所述的一种应用于污水处理的机械设备，其特征在于：所述保护壳(1)与电机(5)之间设有放置架(6)。
4.根据权利要求1所述的一种应用于污水处理的机械设备，其特征在于：所述外壳(1101)安装于减震筒(8)右侧。
5.根据权利要求1所述的一种应用于污水处理的机械设备，其特征在于：所述转轴(7)与旋转头(9)在同一轴线上。
说明书
一种应用于污水处理的机械设备
技术领域
本实用新型是一种应用于污水处理的机械设备，属于污水处理设备领域。
背景技术
污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201710671936.0的一种应用于污水处理的机械设备，其结构包括电源插座、电源线、液位报警器、控制按钮、支撑脚、污水处理室、出水口、电源开关、电控箱箱锁、电控箱、液位计、进水口，进水口连接于污水处理室的上端表面上，污水处理室的右侧连接有出水口，支撑脚焊接于污水处理室的下端表面，但是该现有技术在旋转搅拌污水时，扇叶易与污水中的固态颗粒物发生碰撞，使得扇叶磨损变形和转轴发生抖动，扇叶的使用寿命变短在更换时较为不便。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种应用于污水处理的机械设备，以解决现有在旋转搅拌污水时，扇叶易与污水中的固态颗粒物发生碰撞，使得扇叶磨损变形和转轴发生抖动，扇叶的使用寿命变短在更换时较为不便的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种应用于污水处理的机械设备，其结构包括保护壳、轮盘、安装架、控制器、电机、放置架、转轴、减震筒、旋转头、扇叶、更换筒、底座，所述保护壳下端与底座上端相焊接，所述轮盘安装于保护壳左侧，所述安装架安装于电机左侧，所述电机与轮盘之间设有安装架，所述放置架安装于电机下端，所述控制器安装于电机左侧，所述转轴与减震筒在同一轴线上，所述旋转头与扇叶为一体化结构，所述更换筒与减震筒在同一轴线上，所述底座安装于更换筒下端，所述更换筒包括外壳、轴承螺纹、外筒螺纹、轴承、燕尾安装口、减压弹簧、减压腔，所述外壳与外筒螺纹为一体化结构，所述轴承螺纹与外筒螺纹相啮合，所述轴承与轴承螺纹为一体化结构，所述燕尾安装口与轴承在同一中心线上，所述减压弹簧安装于减压腔下端，所述减压腔安装于转轴下端。
进一步地，所述转轴与更换筒在同一轴线上。
进一步地，所述保护壳与电机之间设有放置架。
进一步地，所述外壳安装于减震筒右侧。
进一步地，所述转轴与旋转头在同一轴线上。
进一步地，所述转轴采用铁材质，坚固不易变形。
进一步地，所述保护壳采用不锈钢材质，坚固耐空气腐蚀。
有益效果
本实用新型一种应用于污水处理的机械设备，转轴在驱使旋转头与扇叶转动时，扇叶若撞击到固体杂质，所产生的振动将对减压腔内的液压油进行冲击，使得减压弹簧受压力产生形变抵消振动的压力，在需要更换新的旋转头与扇叶时，旋转外壳，使得轴承螺纹与外筒螺纹脱离，在燕尾安装口将转轴拔出更换，扇叶产生的抖动将被减压弹簧所吸收，更换新扇叶方便。
